Контроль и оценка прочности бетона бетонных и железобетонных конструкций
Необходимость в контроле и оценке прочности бетона возникает:
— при производственном контроле бетонных и железобетонных изделий, сборно-монолитных и монолитных конструкций;
— при техническом обследовании бетонных и железобетонных конструкций и элементов зданий (при необходимости).
Контроль и оценку прочности бетона сборных, сборно-монолитных и монолитных бетонных и железобетонных конструкций и изделий проводят в соответствии с ГОСТ 18105 статистическими методами с учетом характеристик однородности бетона по прочности
Определение прочности бетона монолитных конструкций проводят неразрушающими методами по ГОСТ 22690 и ГОСТ 17624 или разрушающими методами по ГОСТ 28570, если это не приводит к нарушению эксплуатационной пригодности конструкций.
К неразрушающим методам определения прочности бетона относятся:
— ультразвуковой метод по ГОСТ 17624;
— косвенные неразрушающие механические методы по ГОСТ 22690 (упругого отскока, пластической деформации, ударного импульса, отрыва);
— прямые (стандартные) неразрушающие методы по ГОСТ 22690 (отрыв со скалыванием, скалывание ребра).
Определение прочности бетона косвенными неразрушающими методами проводят с обязательным использованием градуировочных зависимостей, предварительно установленных или привязанных к конкретным условиям в соответствии с требованиями стандартов.
Градуировочную зависимость устанавливают на основании следующих данных:
— результатов параллельных испытаний одних и тех же участков конструкций неразрушающими методами (ультразвуковым по ГОСТ 17624 или непрямыми механическими методами по ГОСТ 22690) и методом отрыва со скалыванием по ГОСТ 22690;
— результатов испытаний конструкций неразрушающими методами (ультразвуковым по ГОСТ 17624 или непрямыми механическими методами по ГОСТ 22690) и испытаний образцов-кернов, отобранных из тех же участков конструкций и испытанных в соответствии с ГОСТ 28570;
— результатов испытаний неразрушающими методами (ультразвуковым по ГОСТ 17624 или непрямыми механическими методами по ГОСТ 22690) и испытаний одних и тех же стандартных бетонных образцов по ГОСТ 10180.

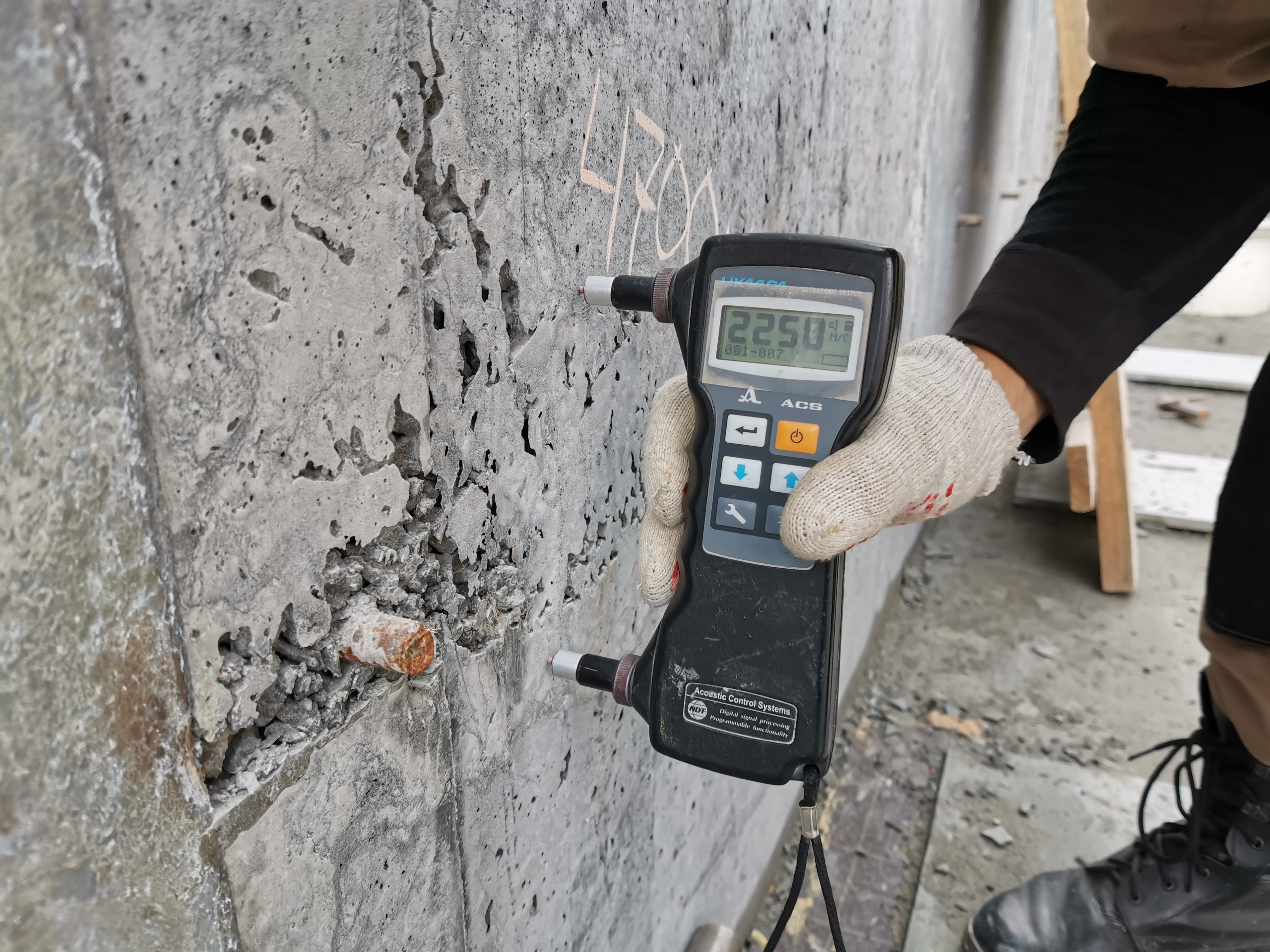

Ультразвуковой метод определения прочности бетона по ГОСТ 17624
Ультразвуковой метод определения прочности бетона сборных, сборно-монолитных и монолитных бетонных и железобетонных конструкций и изделий является неразрушающим методом определения прочности, основанным на связи прочности бетона со скоростью (временем) прохождения ультразвуковых волн. Ультразвуковые измерения в бетоне проводят способами сквозного или поверхностного прозвучивания.
Определение прочности бетона монолитных конструкций проводят, как правило, способом поверхностного прозвучивания. Ультразвуковые измерения проводят приборами, предназначенными для измерения времени и скорости распространения ультразвука в бетоне, аттестованными и поверенными в установленном порядке.
Применение ультразвуковых приборов, градуированных в единицах прочности бетона, для непосредственного определения прочности бетона не допускается.
Косвенные неразрушающие механические методы определения прочности бетона по ГОСТ 22690
Косвенные неразрушающие механические методы определения прочности бетона подразделяют по виду механического воздействия или определяемой косвенной характеристики на метод:
— упругого отскока;
— пластической деформации;
— ударного импульса;
— отрыва.
Неразрушающие механические методы определения прочности бетона основаны на связи прочности бетона с косвенными характеристиками прочности:
— метод упругого отскока на связи прочности бетона со значением отскока бойка от поверхности бетона (или прижатого к ней ударника);
— метод пластической деформации на связи прочности бетона с размерами отпечатка на бетоне конструкции (диаметра, глубины и т. п.) или соотношения диаметра отпечатка на бетоне и стандартном металлическом образце при ударе индентора или вдавливании индентора в поверхность бетона;
— метод ударного импульса на связи прочности бетона с энергией удара и ее изменениями в момент соударения бойка с поверхностью бетона;
— метод отрыва на связи напряжения, необходимого для местного разрушения бетона при отрыве приклеенного к нему металлического диска, равного усилию отрыва, деленному на площадь проекции поверхности отрыва бетона на плоскость диска.
Прямые (стандартные) неразрушающие механические методы определения прочности бетона по ГОСТ 22690
Прямые неразрушающие механические методы определения прочности бетона, подразделяют по виду механического воздействия или определяемой косвенной характеристики на метод:
— отрыва со скалыванием;
— скалывания ребра.
Прямые неразрушающие механические методы определения прочности бетона основаны на связи прочности бетона с косвенными характеристиками прочности:

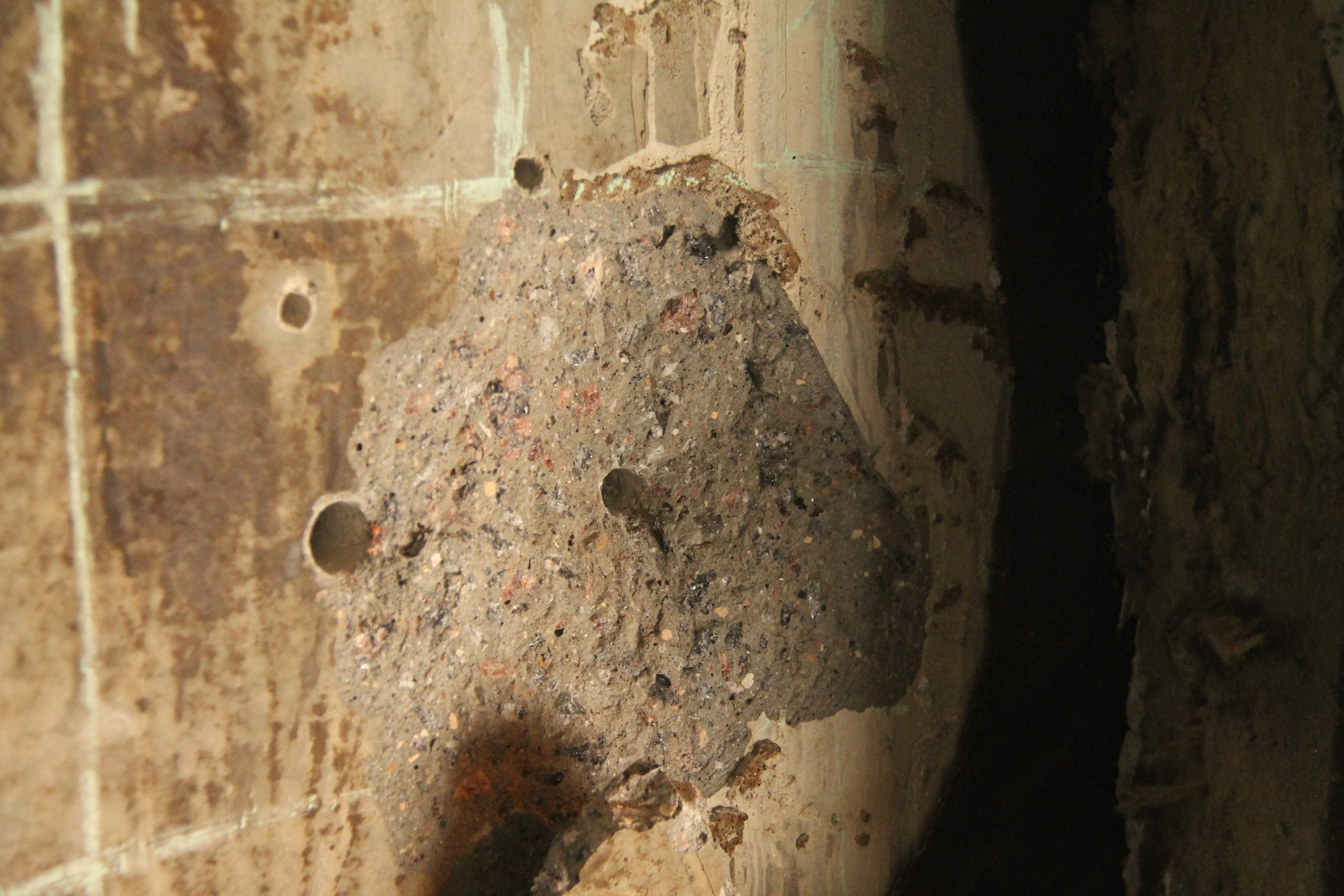

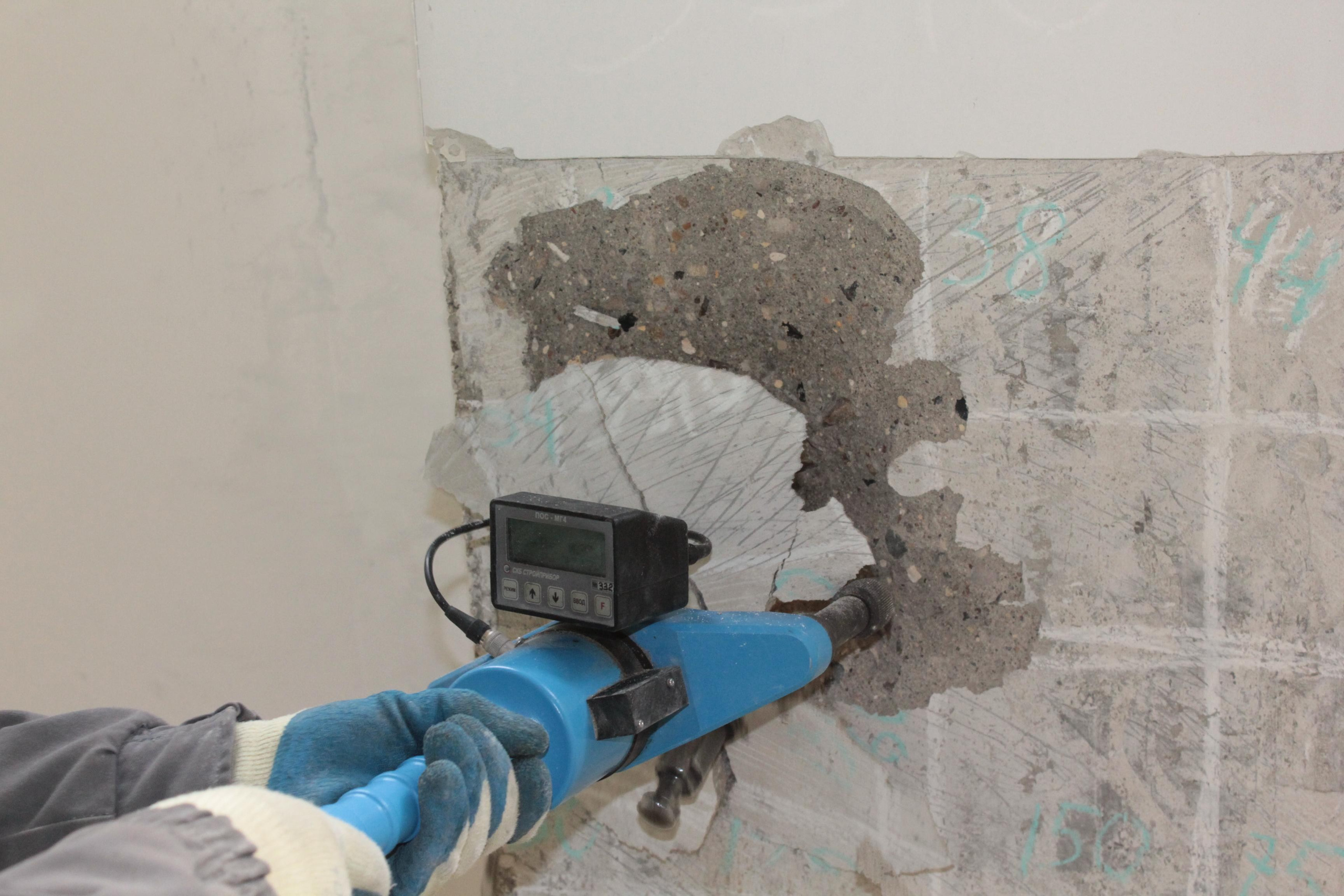

— метод отрыва со скалыванием на связи прочности бетона со значением усилия местного разрушения бетона при вырыве из него анкерного устройства;
— метод скалывания ребра на связи прочности бетона со значением усилия, необходимого для скалывания участка бетона на ребре конструкции.
Средства измерений и приборы для механических испытаний, предназначенные для определения прочности бетона, должны быть аттестованы и поверены в установленном порядке и должны соответствовать требованиям по приложению Д ГОСТ 22690.
Показания приборов, градуированных в единицах прочности бетона, следует рассматривать как косвенный показатель прочности бетона. Указанные приборы следует использовать только после установления градуировочной зависимости «показание прибора — прочность бетона» или привязки зависимости, установленной в приборе.
В общем случае, неразрушающие механические методы определения прочности бетона являются косвенными неразрушающими методами определения прочности. Прочность бетона в конструкциях определяют по экспериментально установленным градуировочным зависимостям.
Метод отрыва со скалыванием при проведении испытаний в соответствии со стандартной схемой по приложению А ГОСТ 22690 и метод скалывания ребра при проведении испытаний в соответствии со стандартной схемой по приложению Б ГОСТ 22690 являются прямыми неразрушающими методами определения прочности бетона. Для прямых неразрушающих методов допускается использовать градуировочные зависимости, установленные в приложениях В и Г ГОСТ 22690.
Оставить заявку на работу по определению, контролю и оценке прочности бетона бетонных и железобетонных конструкций и элементов зданий в Москве и Московской области, в любых регионах Российской Федерации, а также связаться с нами и задать вопрос по вашей проблеме, Вы можете заполнив форму, представленную ниже, позвонив или написав нам в мессенджерах. Мы постараемся помочь Вам!

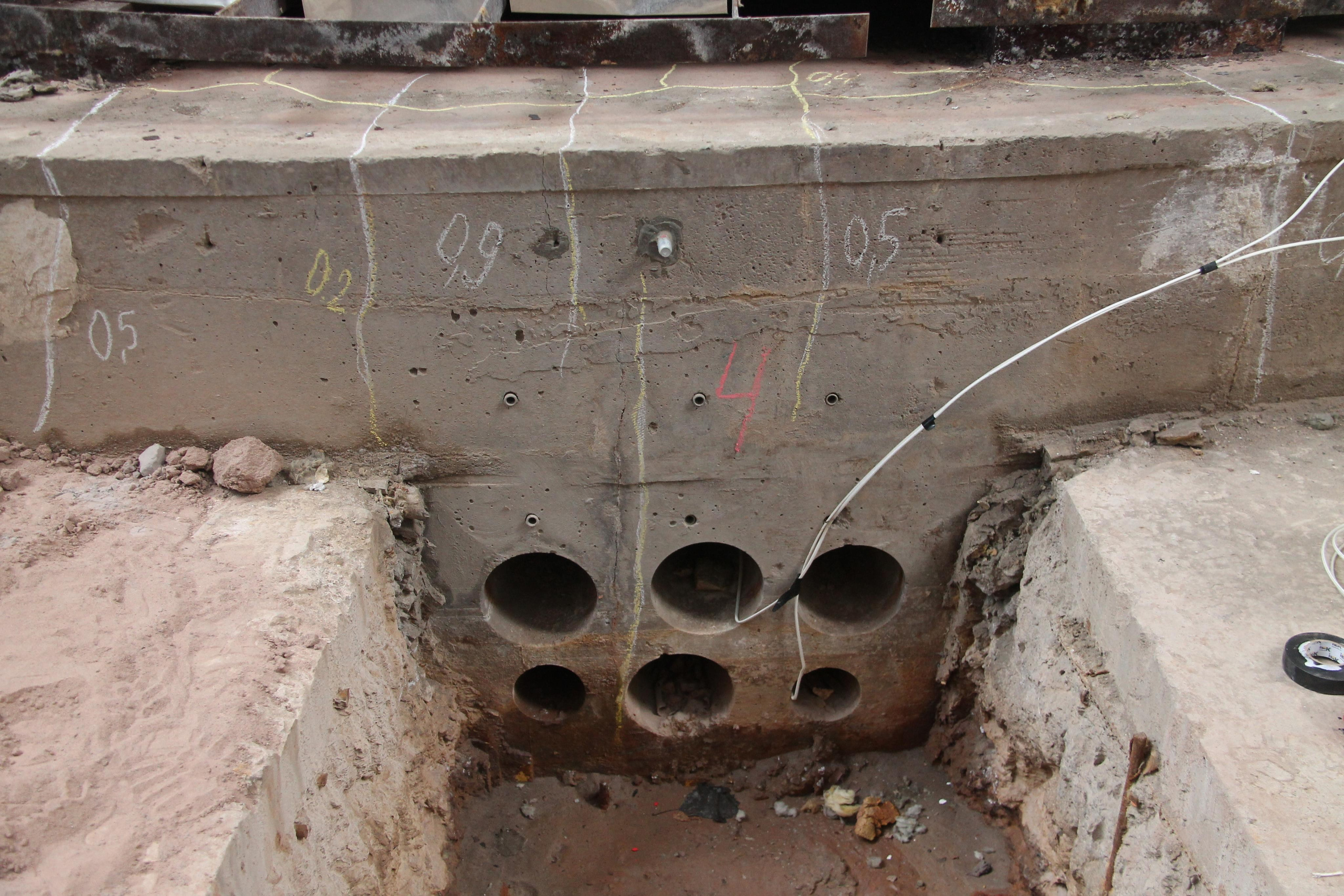

Разрушающие методы определения прочности бетона
К разрушающим методам определения прочности бетона относятся;
— метод определения прочности бетона по контрольным образцам, изготовленным из бетонной смеси по ГОСТ 10180;
— метод определения прочности бетона по контрольным образцам, отобранным из конструкции по ГОСТ 28570.
