ОБЪЕКТЫ
При выполнении технических обследований зданий и сооружений, специалистами ООО «Томография железобетона» накоплен огромный опыт применения приборов неразрушающего контроля и методик стандартов, сводов правил и иных нормативных документов, действующих в Российской Федерации.
При обследовании, мы используем аппаратуру и приборы отечественных и зарубежных производителей, зарегистрированных в Государственном реестре средств измерений (ГРСИ) и поверенных в установленном порядке, что дает нам точные и надежные результаты.
Специалисты ООО «Томография железобетона» принимали участие в технических обследованиях несущих и ограждающих строительных конструкций на различных объектах незавершенного строительства, строящихся и эксплуатируемых объектах промышленного и гражданского строительства, расположенных в различных регионах Российской Федерации.
ОБЪЕКТ

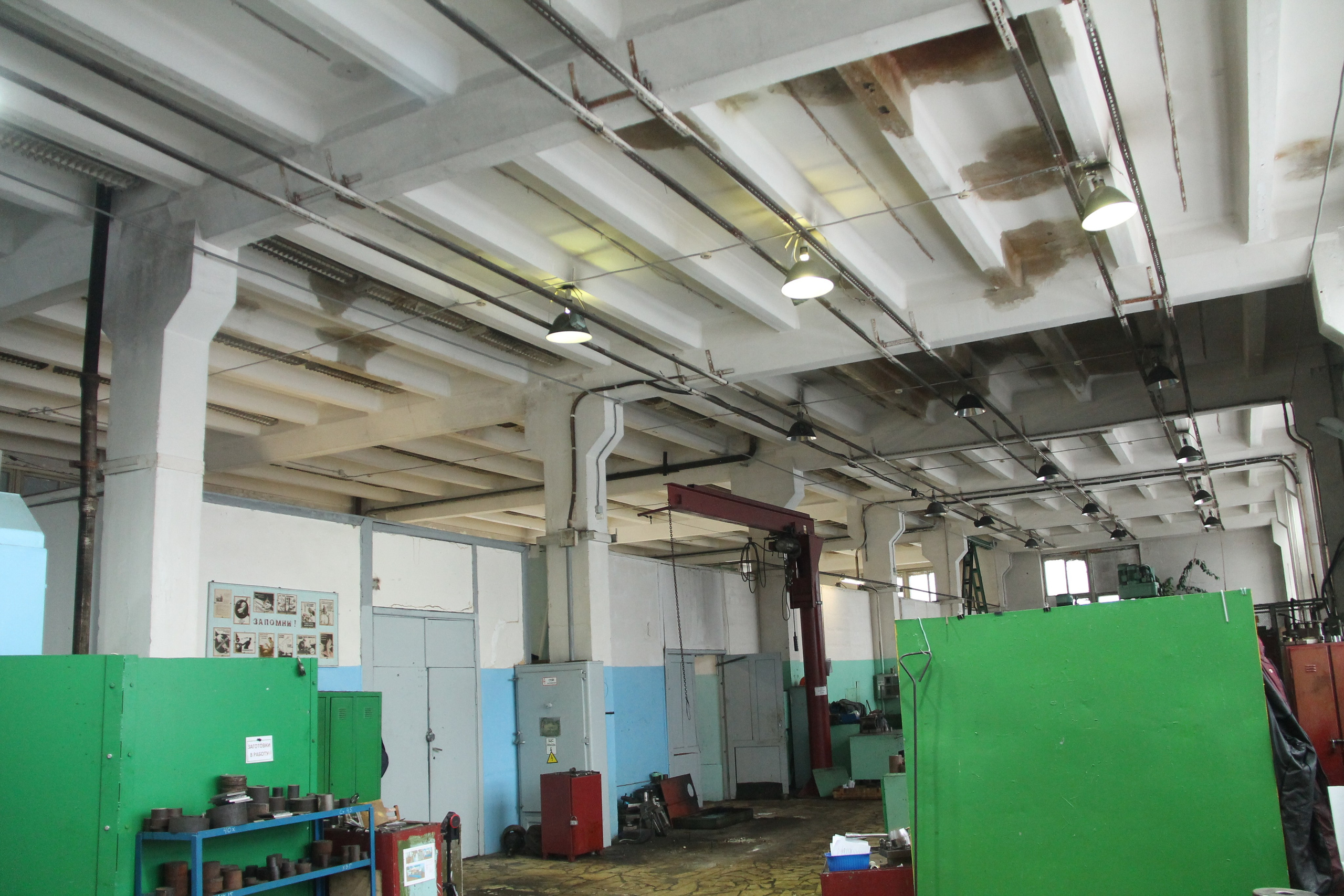

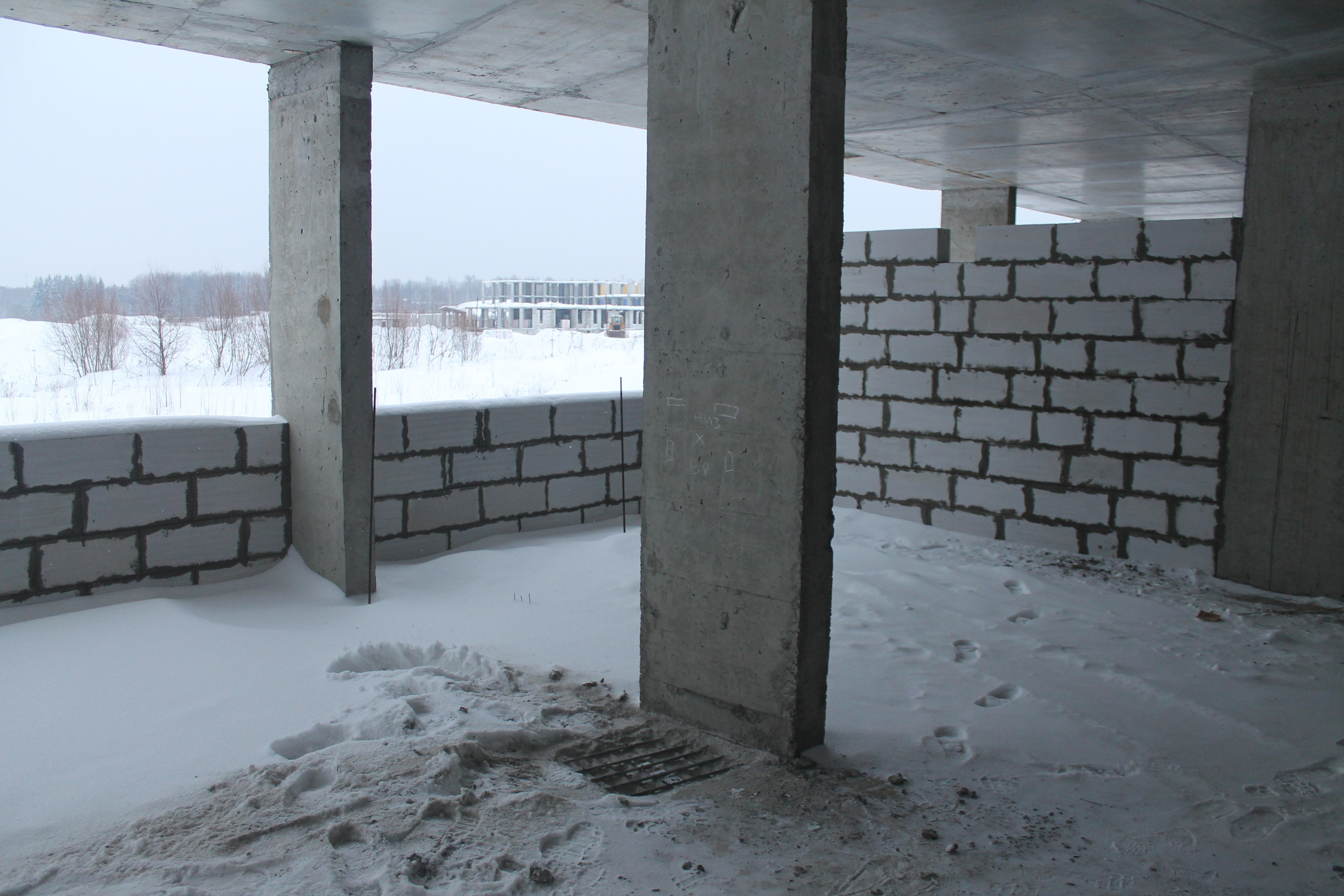

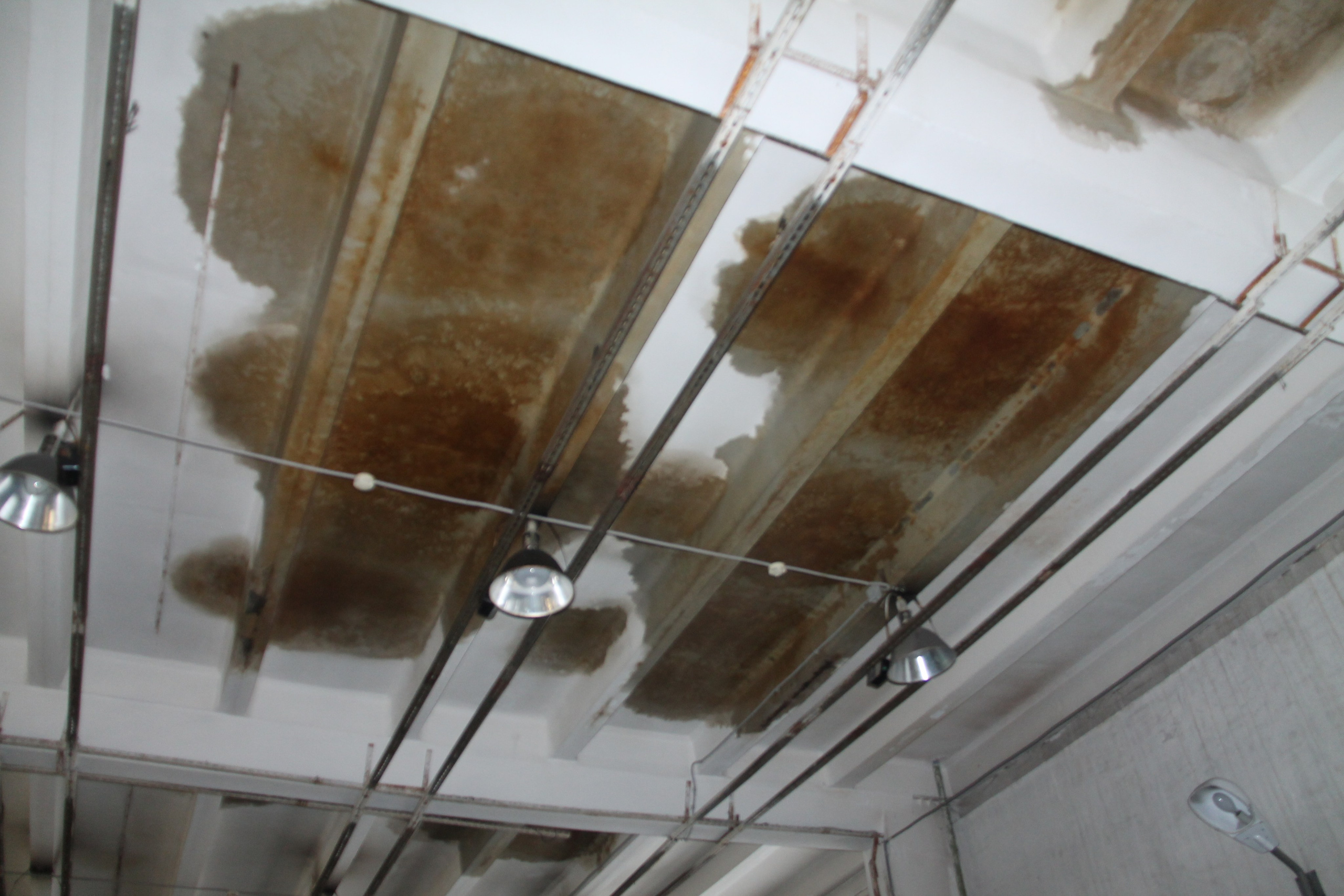

Отдельные конструкции здания (колонны, сборно-монолитные ригели, плиты перекрытий) сборного железобетонного несущего каркаса здания производственного корпуса АО«НПО«Прибор», г. Ногинск.
Дата проведения технического обследования: январь 2024 год.
ЦЕЛИ И ЗАДАЧИ
Задачами проведения обследования технического состояния отдельных конструкций здания являлось:
—
ознакомление
с объектом обследования, его объемно-планировочными и конструктивными
решениями;
—
сбор
и анализ проектно-технической, исполнительной и изыскательской документации;
—
сплошное
визуальное обследование несущих конструкций сборного железобетонного каркаса здания
с выявлением дефектов и повреждений по внешним признакам с необходимыми
измерениями, их фотосъемкой и составлением ведомости дефектов;
—

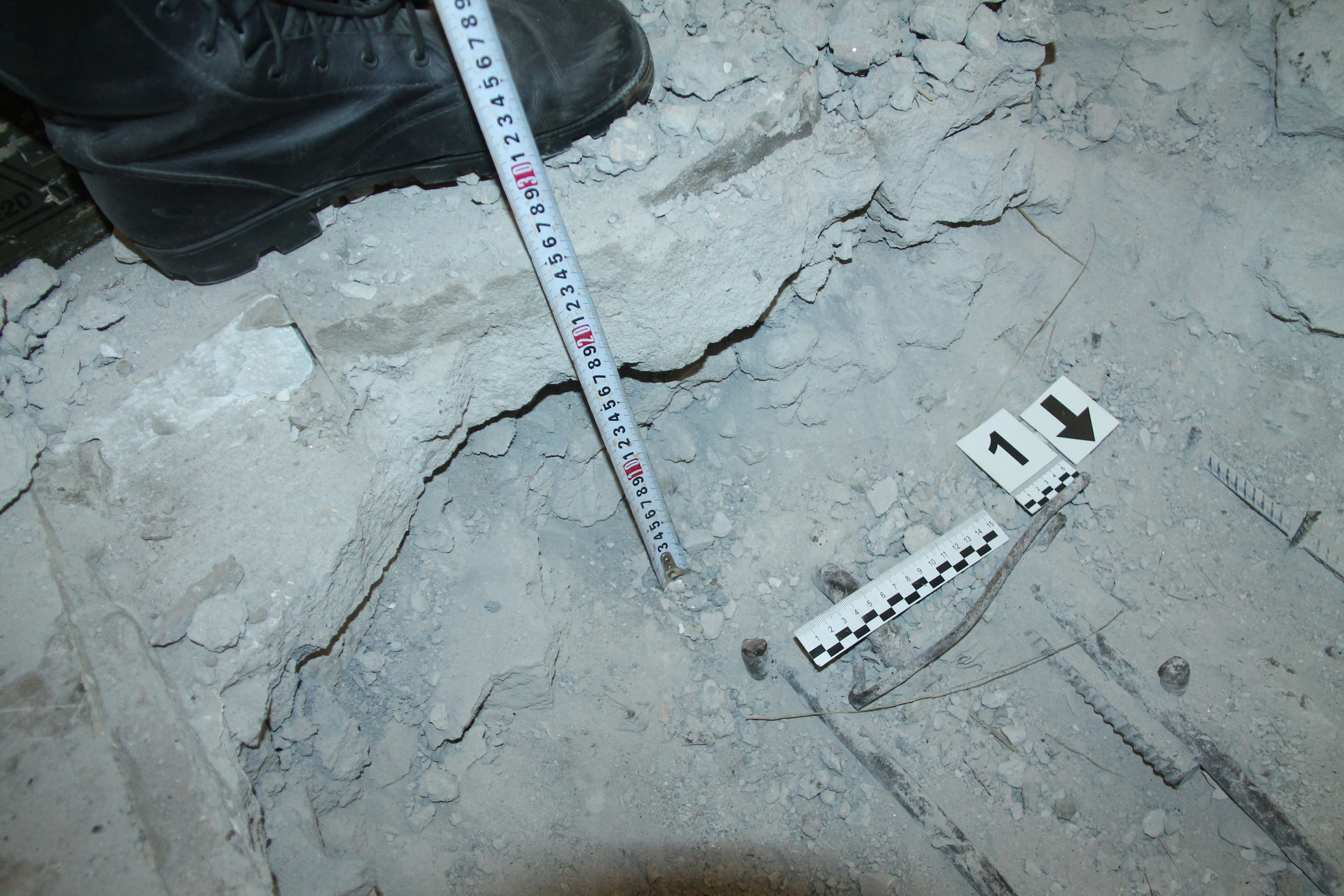

инструментальное

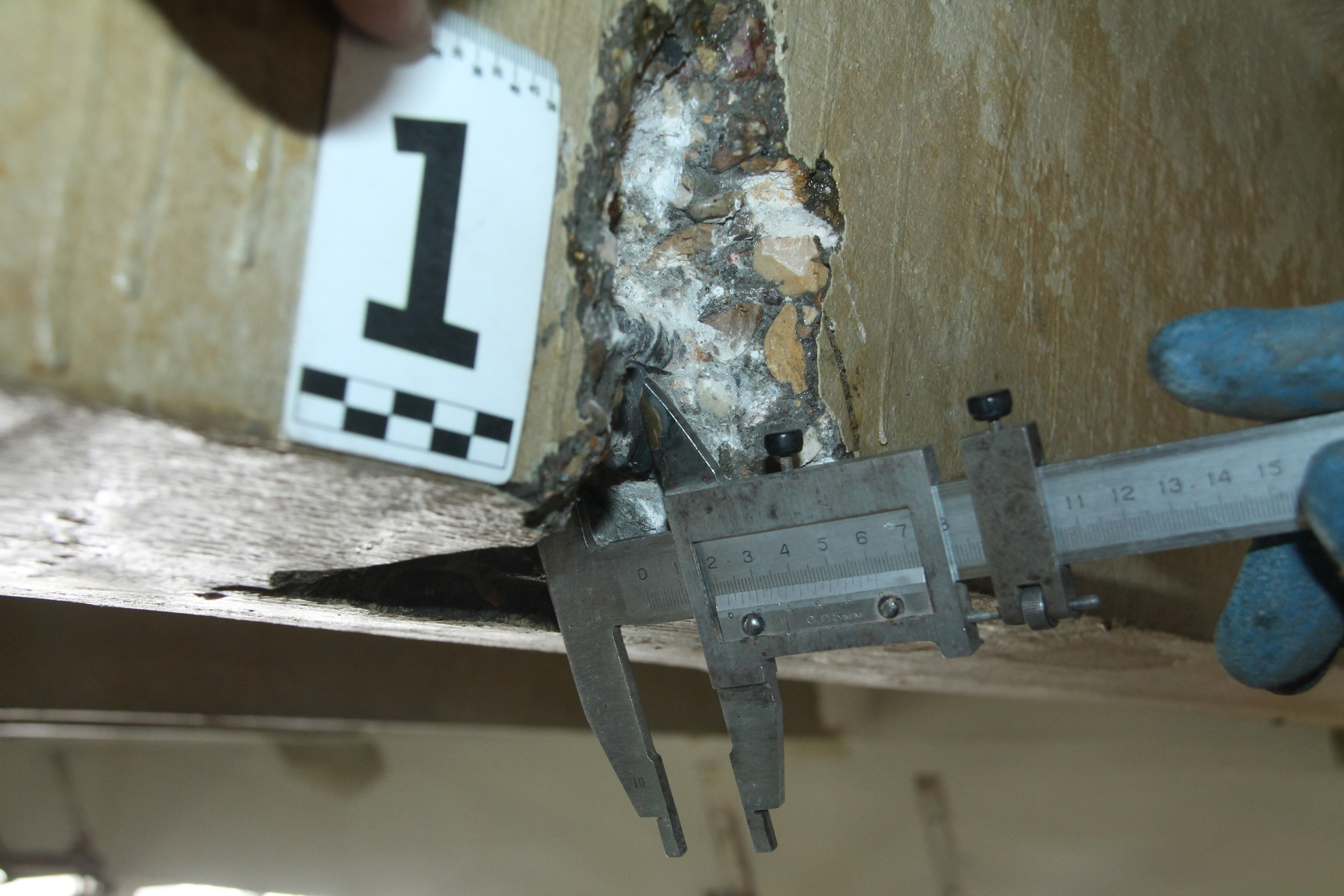

определение параметров дефектов и повреждений, наличие трещин и ширина их
раскрытия в железобетонных и каменных конструкциях, обнажение и коррозия
арматуры и пр.);
—

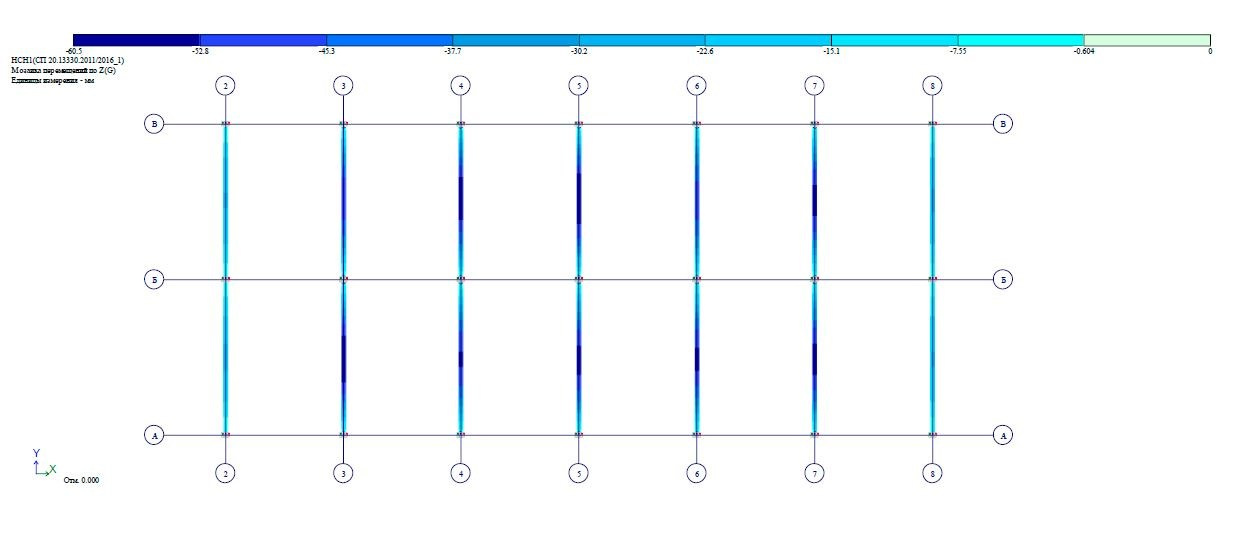

выполнение
поверочных расчетов элементов несущих конструкций сборного железобетонного
каркаса здания для определения возможности установки производственного
оборудования на втором этаже здания (доделочный участок) в соответствии со
схемой установки оборудования на доделочном участке ПК-2;
— оценка действительного технического состояния несущих строительных конструкций сборного железобетонного каркаса здания (колонн, ригелей и плит перекрытий) с выявлением и фиксацией имеющихся повреждений и дефектов,
Целью технического обследования являются: выводы о техническом состоянии несущих конструкций сборного железобетонного каркаса и возможности установки производственного оборудования на втором этаже здания (доделочный участок) в соответствии со схемой установки оборудования на доделочном участке ПК-2.
МЕТОДИКА
При выполнении работы по определению технического состояния основания под покрытие пола (стяжки) и штукатурных слоев стен, приняты методики натурного обследования в соответствии с ГОСТ 31 937-2024, СП 13-102-2003, включающие визуальное и инструментальное обследования, основанные на параметрическом подходе и действующих в настоящее время нормативных документов. В ходе обследования производилась фотосъемка фактического технического состояния основания под покрытие пола (стяжки) и штукатурных слоев стен.
ПРИБОРЫ И ИНСТРУМЕНТЫ
При обследовании основания под покрытие пола (стяжки) и штукатурных слоев стен, требованиям действующих нормативных документов использовались следующие приборы и инструменты:
— дальномер «Leica DISTO D210», стальные рулетки по ГОСТ 7502, отвесы по ГОСТ Р 58 513 (для измерения геометрических размеров конструкций);
— набор щупов по ГОСТ 882 (для определения глубины и ширины раскрытия трещин);
— зеркальная цифровая камера (для фотосъемки дефектных участков);
— штангенциркуль ШЦ-I-150-0.1-166 (для измерения геометрических параметров металлических конструкций);
— тестер ультразвуковой UK1401, зав. номер 4 011 909, (г/р СИ № 53 482-13, свидетельство о поверке №С-ГХШ/17-05-2024/339 405 745 действительно до 16 мая 2025 г.) для определения косвенного параметра (скорость ультразвука) по ГОСТ 17 624;
— измеритель прочности бетона ПОС-МГ4 мод. ПОС-60МГ4.ОД2 ФИФ ОЕИ № 77 107-19 зав.№ 332, свидетельство о поверке № 583-ПО2/24 действительно до 02 июня 2025 г.) для определения прочности бетона методом отрыва со скалыванием по ГОСТ 22 690;
— штангенциркуль по ГОСТ 166;
— шанцевый и электроинструмент.
ВЫВОДЫ
Заказчику переданы результаты работы по определению технического состояния отдельных элементов (колонны, сборно-монолитные ригели, плиты перекры-тий) сборного железобетонного несущего каркаса здания (доделочный участок ПК-2) и поверочных расчетов с выводами о возможности установки оборудования, в соответствии с схемой установки.
Определение расположения и геометрических размеров скрытых дефектов фундаментной плиты (г. Москва)
Продолжаются работы по определению наличия дефектов внутренней структуры бетона (полостей, расслоений, инородных включений и т. д.) на участке фундаментной плиты с выбуриваемым приямком, толщиной 1000 мм.
Дата проведения технического обследования: ноябрь 2024 года.

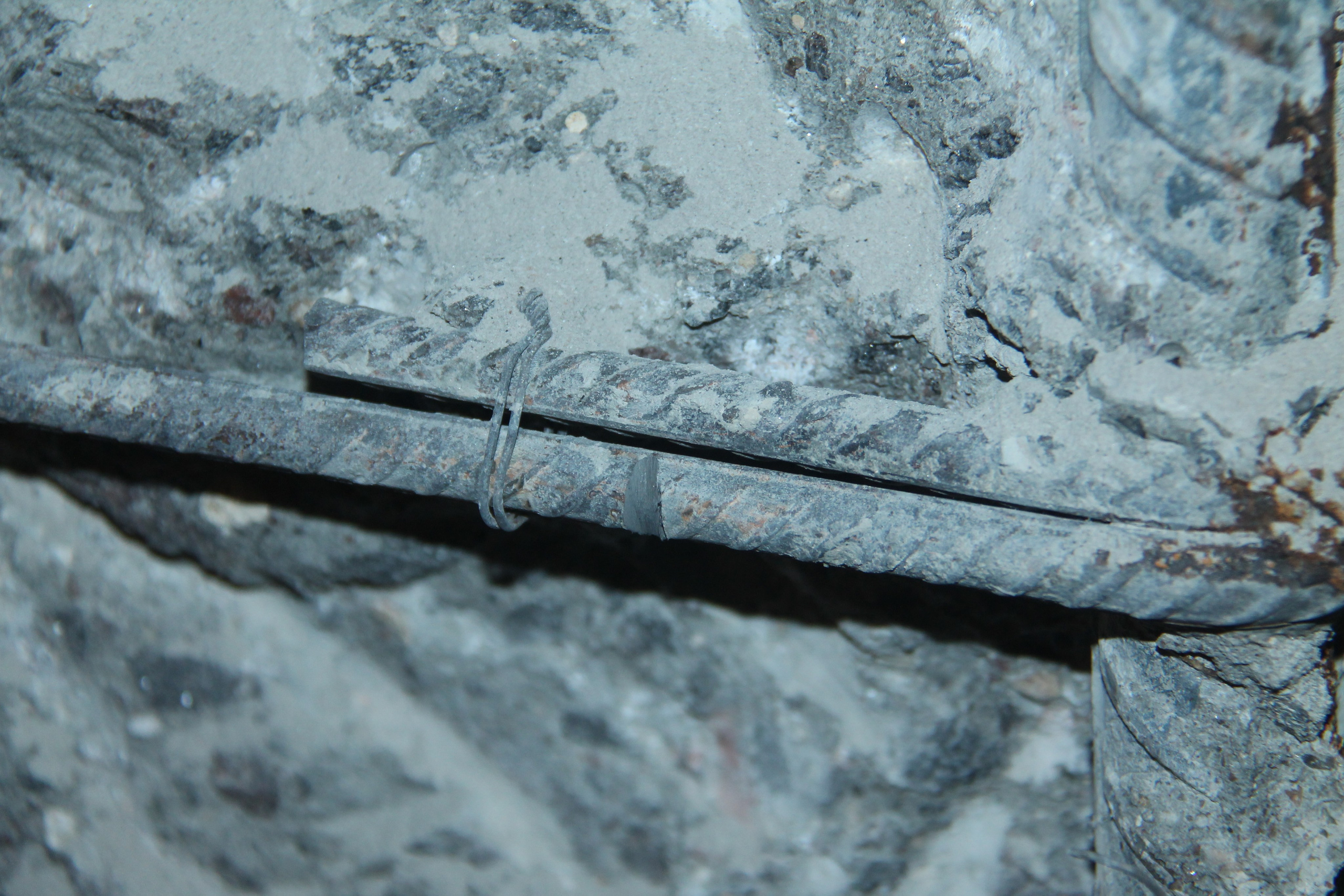

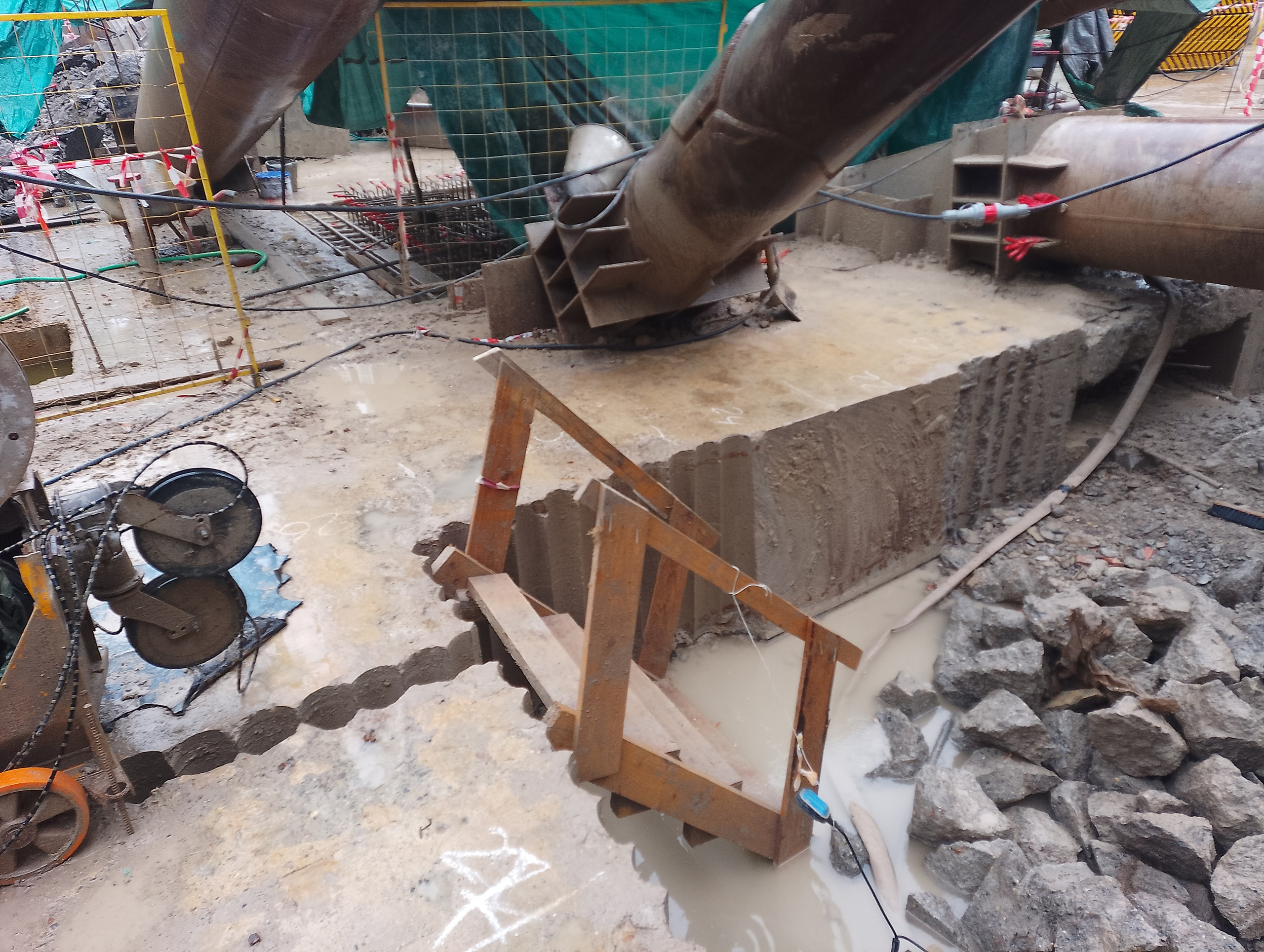

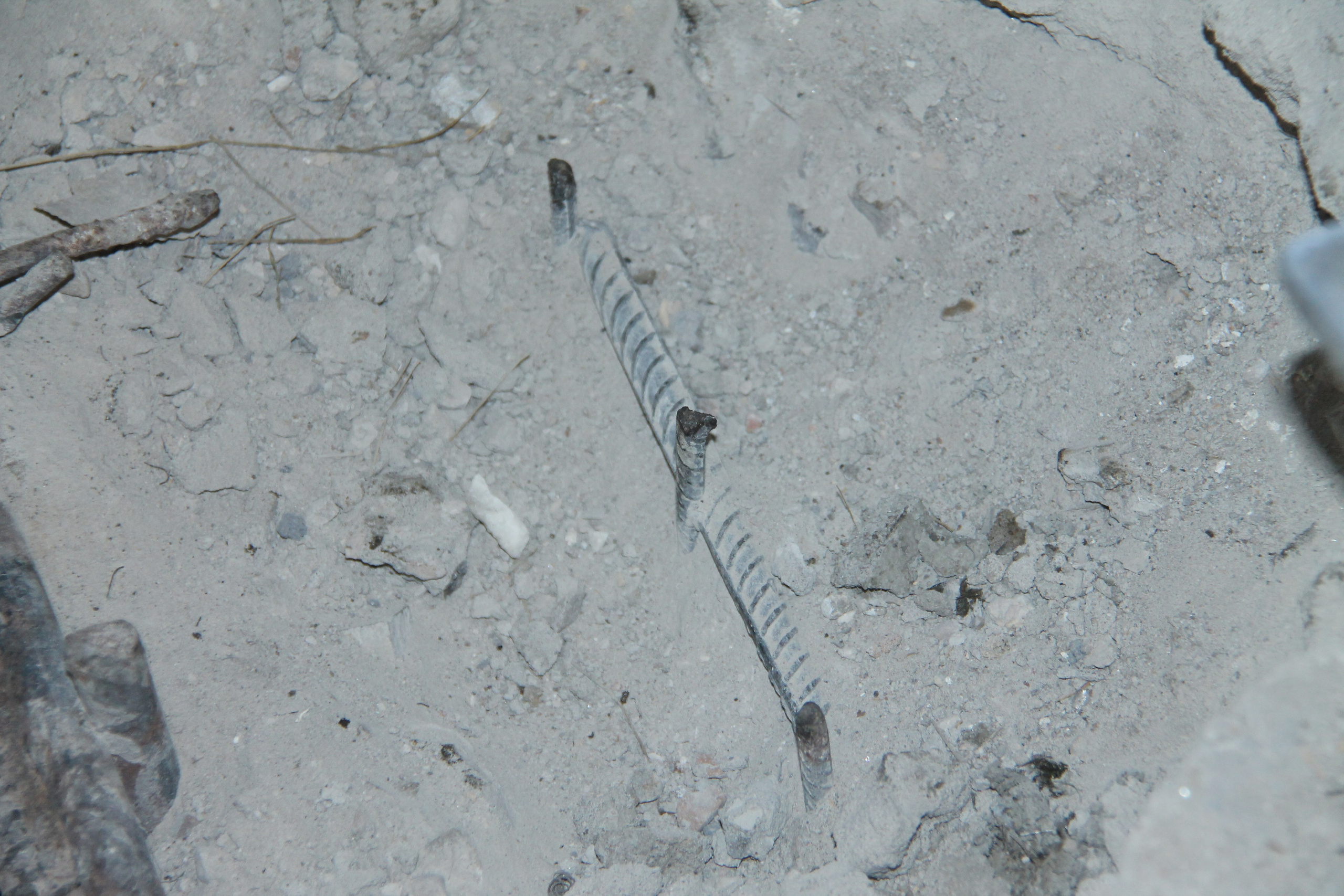

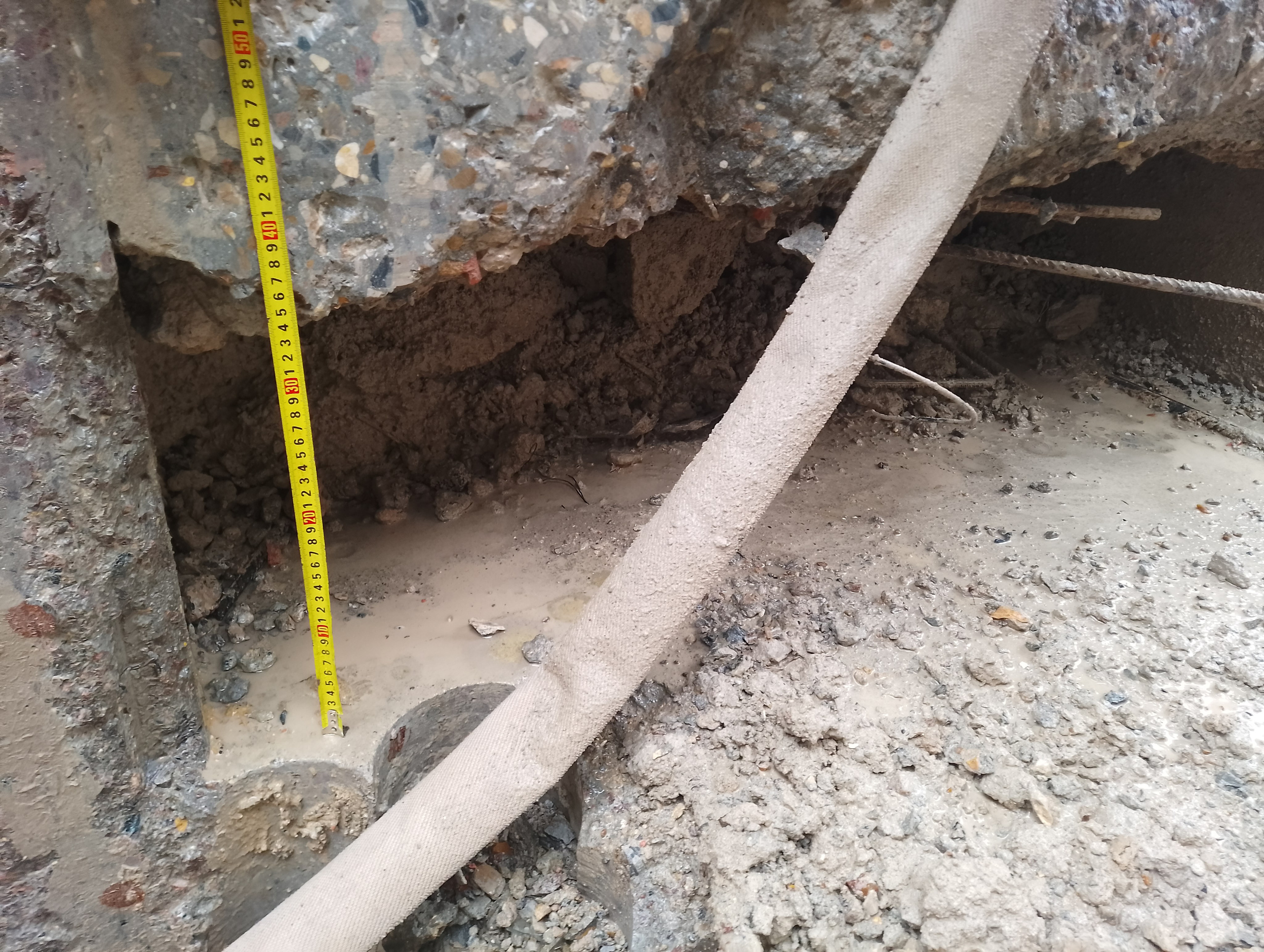

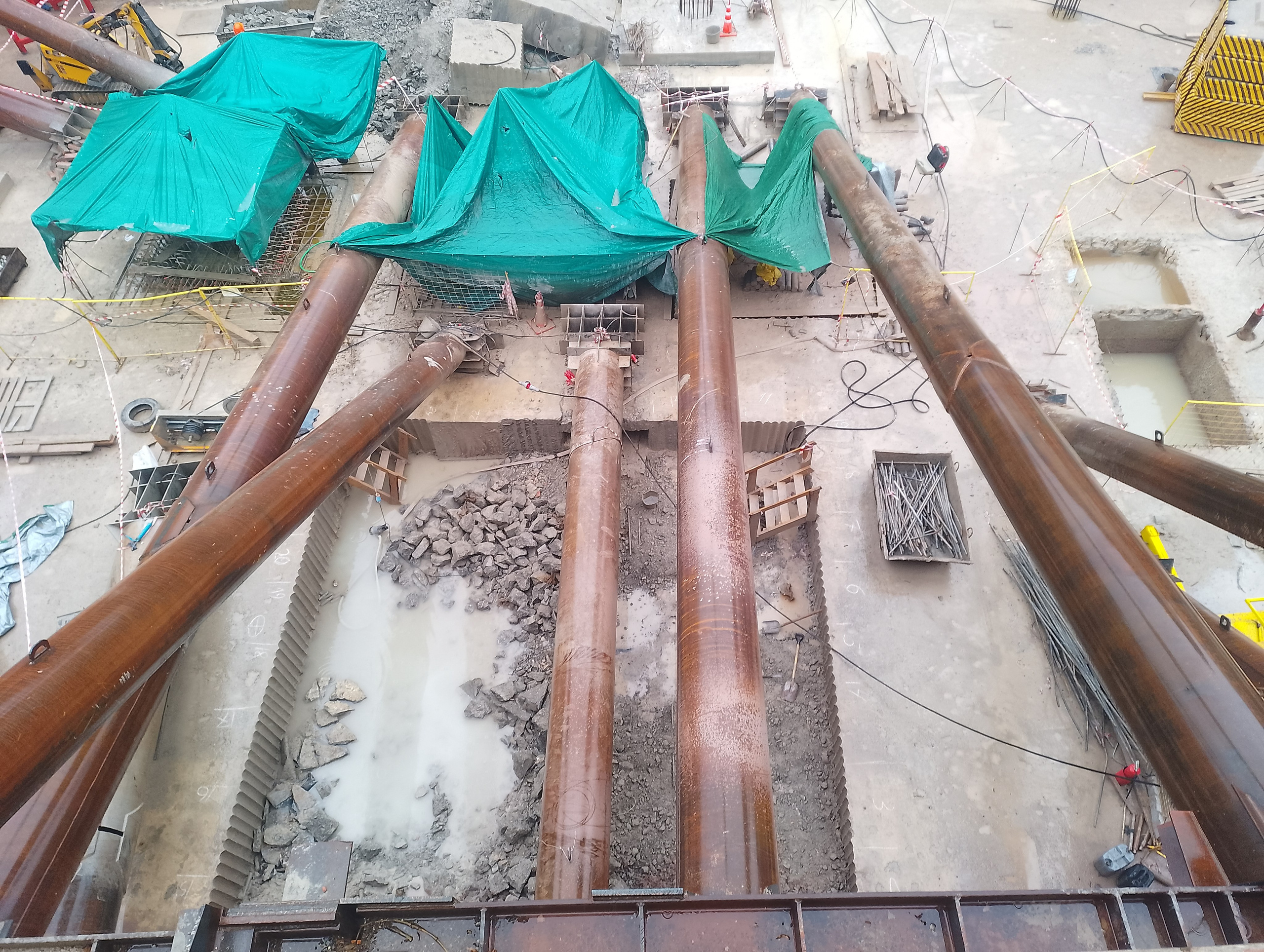

При производстве работ по выбуриванию приямка были выявлены дефекты внутренней структуры бетона в виде полостей и скопления мусора и инородных предметов с линейными размерами 1000×500×600мм. Для решения поставленной задачи, выполняется обследование участков фундаментной плиты, входящих в объем обследования, томографом ультразвуковым низкочастотным с расположением антенной решетки прибора на верхней грани плиты. В задачи обследования входило определение наличия дефектов в зоне 1,0 м по периметру приямка и локализация и определение характера распространения выявленной полости с мусором.

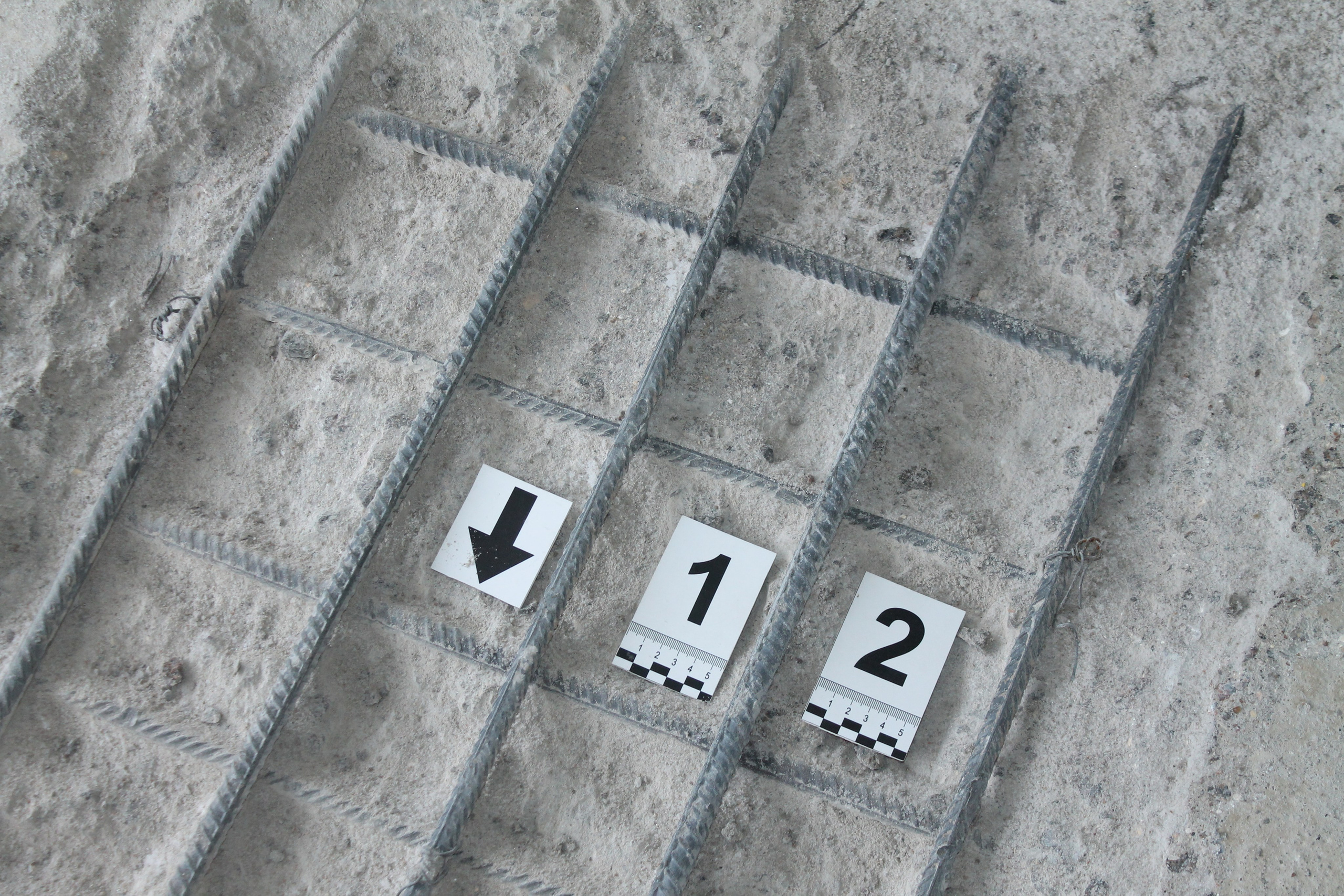

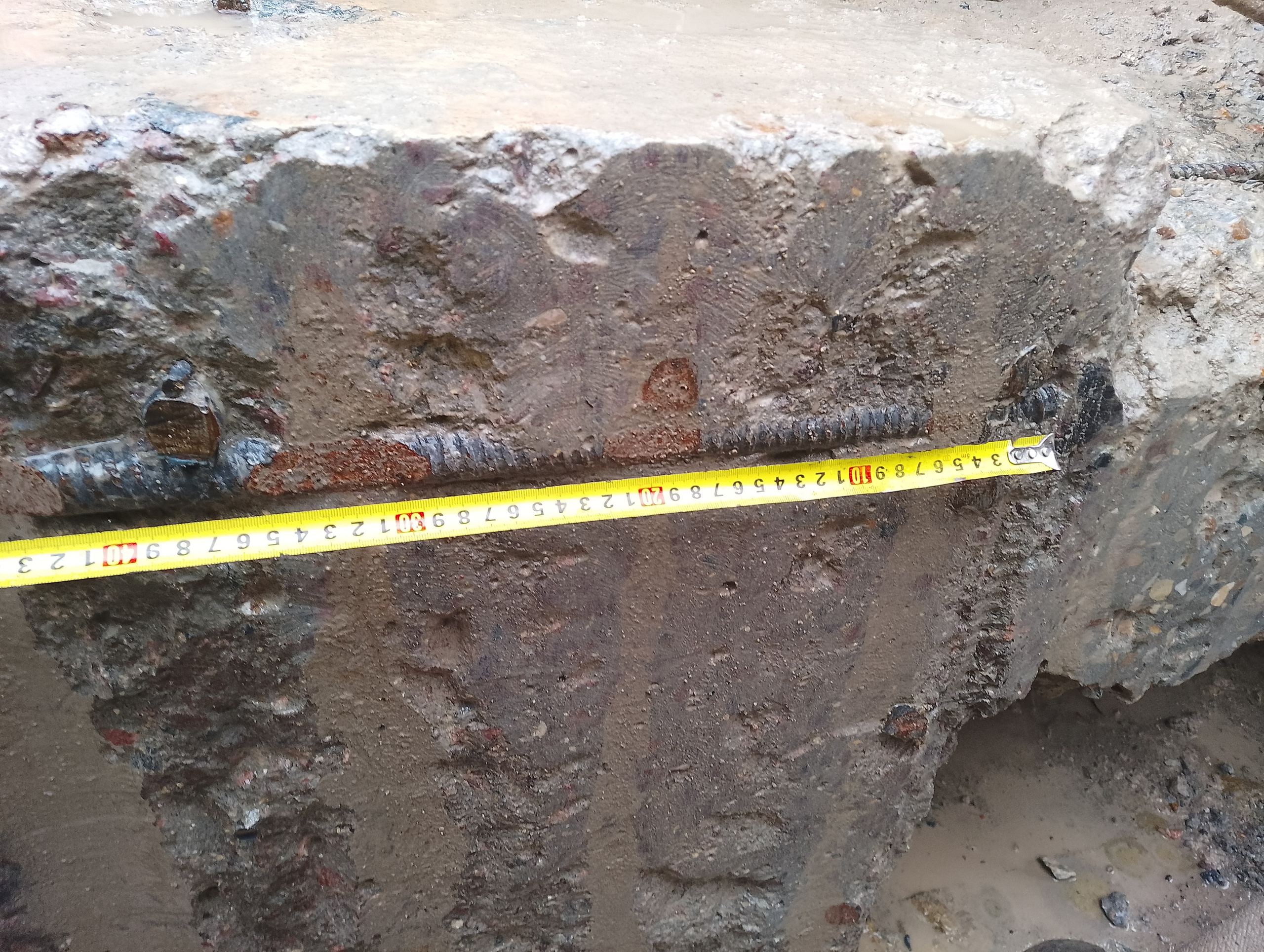

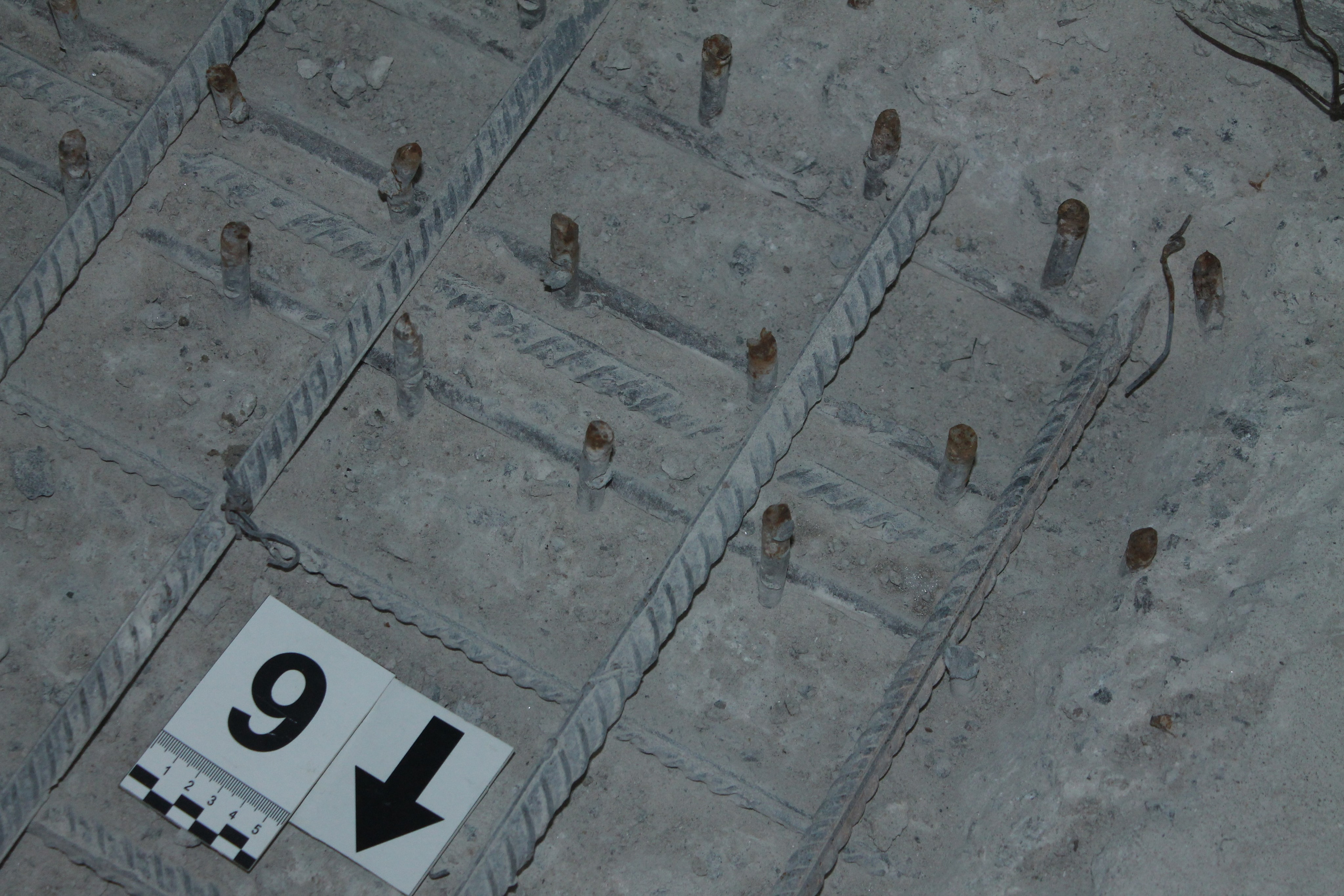

Армирование плиты выполнено в верхней и нижней зонах стержнями d25АIII с шагом вдоль цифровых и буквенных осей 200 мм. В зонах приямков выявляется дополнительно армирование. На фотографиях стержни армирования фундаментной плиты у верхней грани в зоне перехлестки.

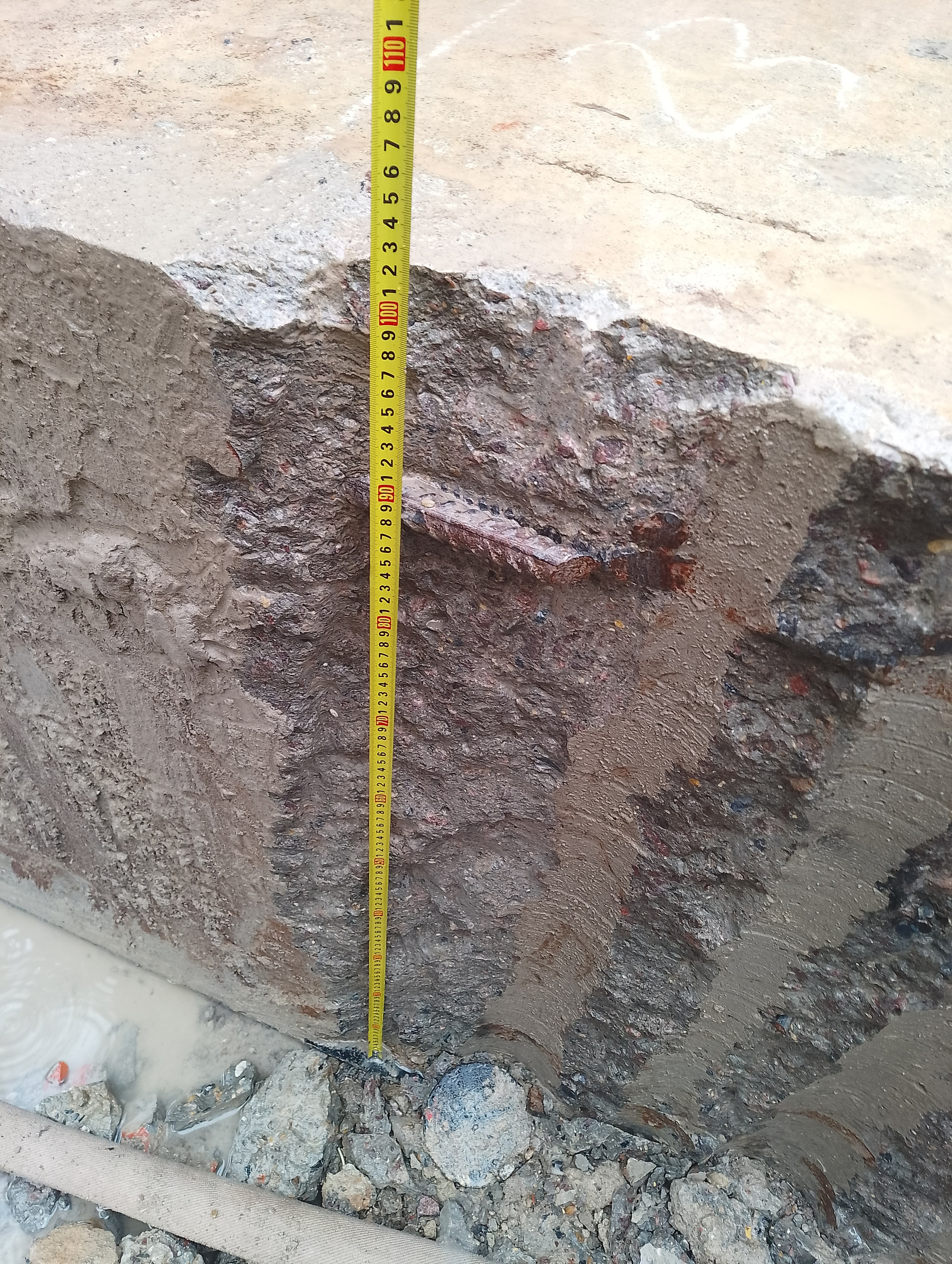

Защитный слой бетона арматуры по верхней грани около 80-100 мм. Защитный слой бетона арматуры по нижней грани около 100 мм.
Толщина фундаментной плиты около 1000 мм. Класс бетона по прочности на сжатие В25.
По результатам определения наличия дефектов внутренней структуры бетона на участке фундаментной плиты, толщиной 1000 мм, сделаны выводы:

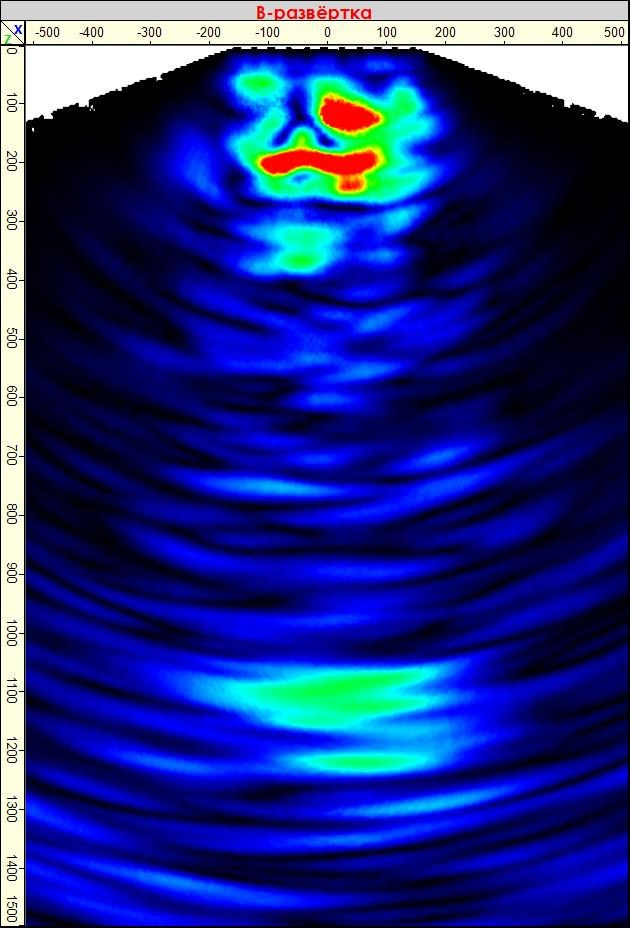

1. В результате обследования методами ультразвуковой эхо-томографии секторах № 1-27 не выявлено скрытых дефектов внутренней структуры бетона (полостей, каверн, расслоений) с линейными размерами более 100 мм.
2. В секторах № 1-27 при плотном расположении арматурных стержней 1-го и 2-го слоев армирования (у верхней грани плиты) на расстоянии менее 50 мм (в свету) или перехлестке, возможно наличие скрытых дефектов внутренней структуры бетона (каверн, полостей, расслоений) с линейными размерами менее 100 мм, между ними.
ОБЪЕКТ

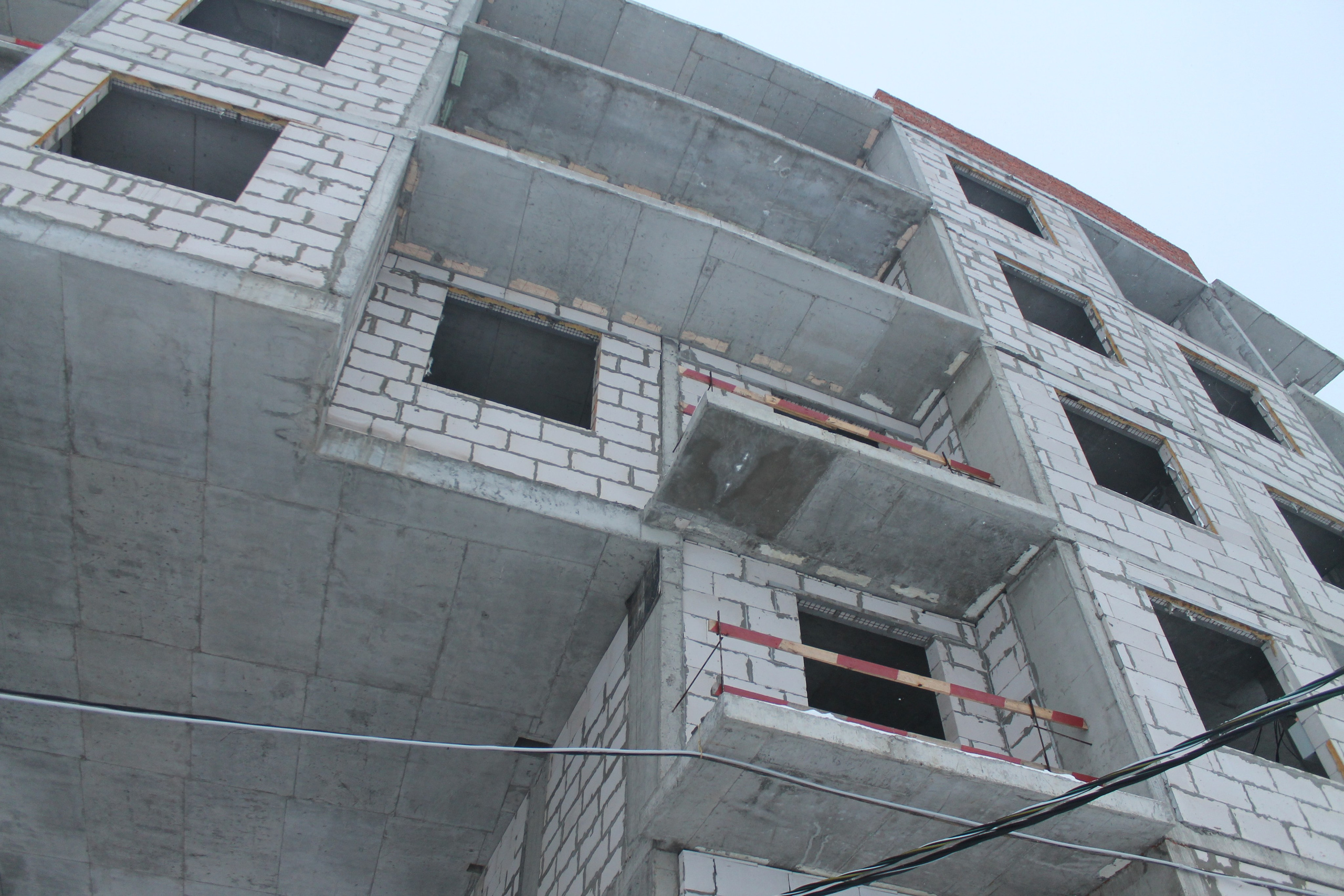

Многоквартирный жилой дом, подвальные этажи, г. Москва. Дата проведения технического обследования: декабрь 2024 года.
ЦЕЛИ И ЗАДАЧИ

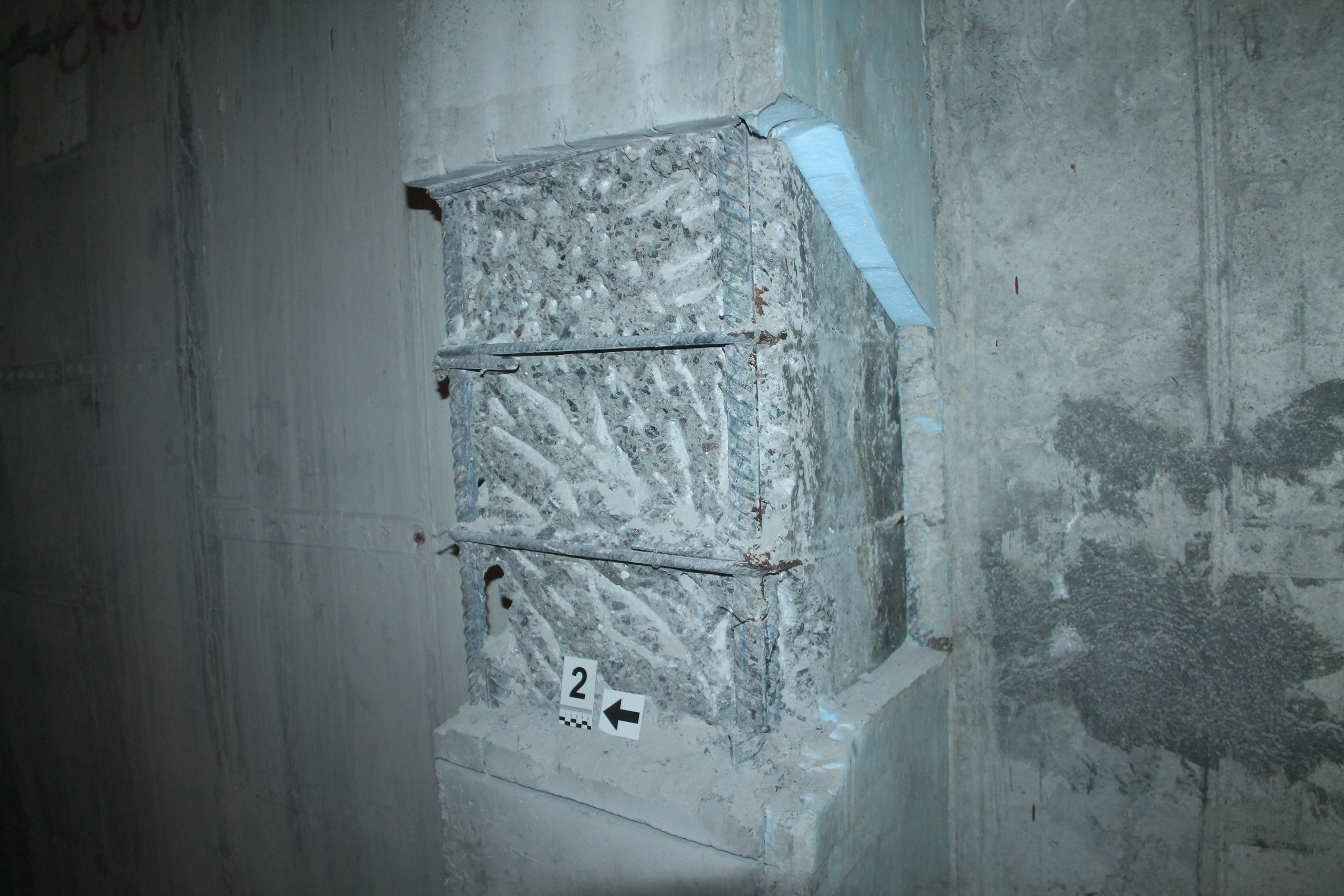

Выполнено определение толщины возведенных монолитных железобетонных пилонов и стен в зонах деформационных швов жилого многоквартирного дома томографом ультразвуковым низкочастотным A1040 MIRA.
ЦЕЛЬ РАБОТЫ
Целью работы являлось определение толщины возведенных монолитных железобетонных пилонов и стен в зонах деформационных швов жилого многоквартирного дома томографом ультразвуковым низкочастотным A1040 MIRA в четырех сечениях по высоте конструкции. Конструкции расположены в зонах деформационных швов и разделены слоем экструзионного пенополистирола (ЭППС), толщиной 50 мм. При одновременном бетонировании смежных конструкций на отдельных участках конструкции происходило смещение пенополистирола и изменение проектной толщины конструкции.
МЕТОДИКА
При проведении работ по определению толщины возведенных монолитных железобетонных пилонов и стен в зонах деформационных швов жилого многоквартирного дома, использовался метод ультразвуковой эхо-томографии.
ПРИБОРЫ И ИНСТРУМЕНТЫ

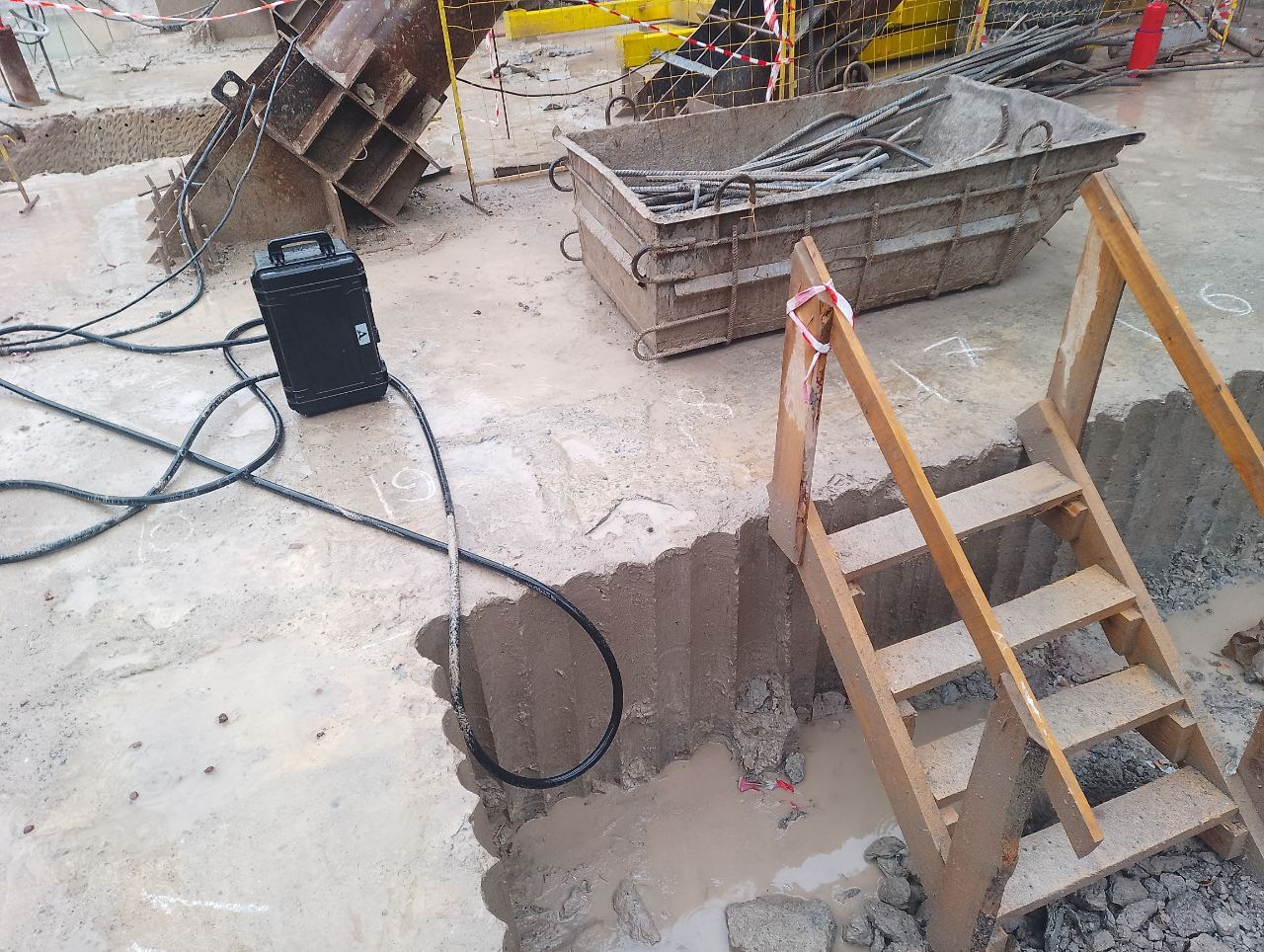

Томограф ультразвуковой низкочастотный А1040 MIRA
ВЫВОДЫ
По результатам работы по определению толщины возведенных монолитных железобетонных пилонов и стен в зонах деформационных швов жилого многоквартирного дома, сделаны выводы:
— Заказчику переданы результаты толщинометрии возведенных монолитных железобетонных пилонов и стен в зонах деформационных швов жилого многоквартирного дома.
ОБЪЕКТ

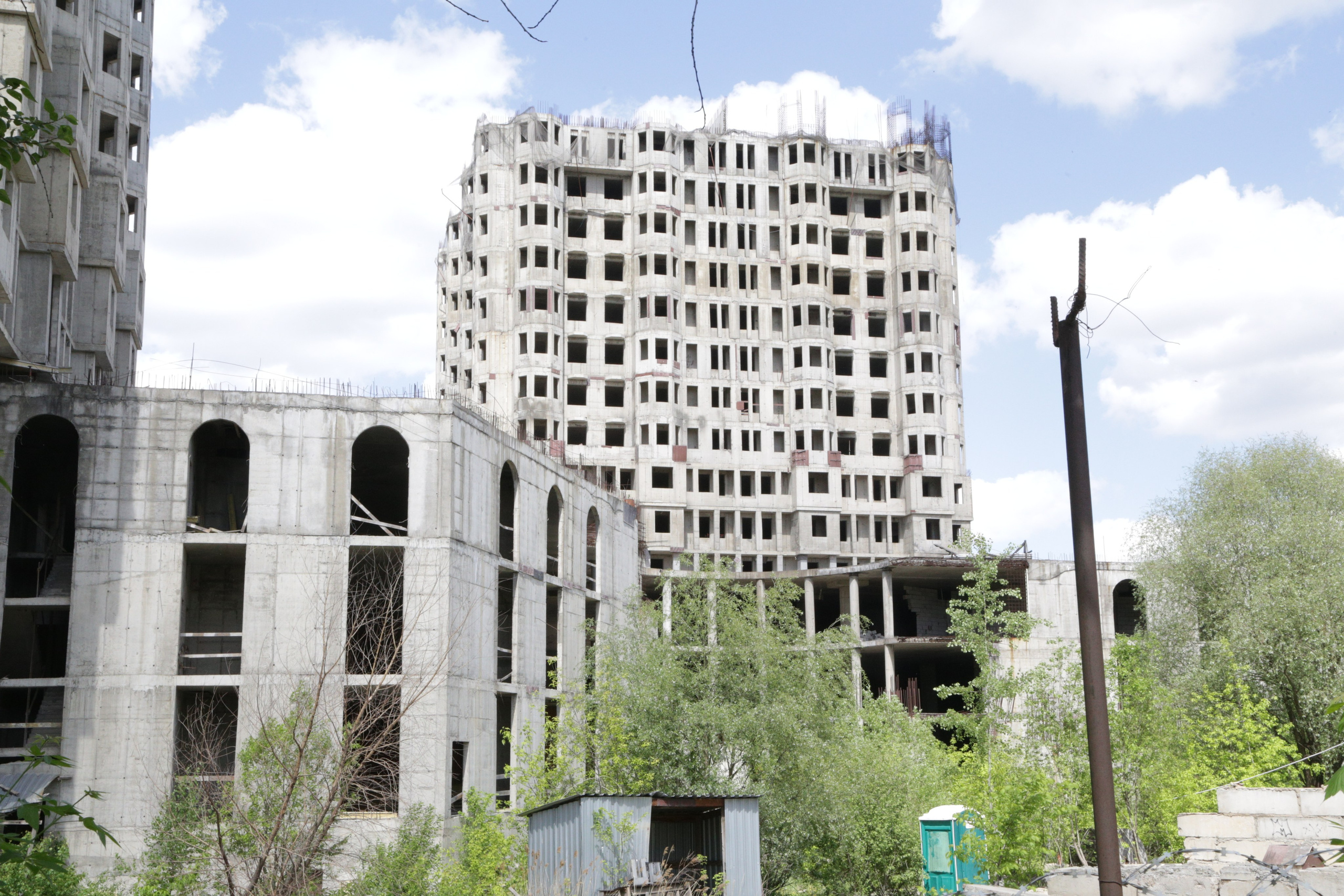

Объект незавершенного строительства ЖК «Академ Палас», г. Москва. Дата проведения технического обследования: июнь–август 2022 год.
ЦЕЛИ И ЗАДАЧИ
Задачами проведения технического обследования являлось:
— визуальное и инструментальное обследование возведенных несущих монолитных железобетонных конструкций;
— дефектоскопия возведенных несущих монолитных железобетонных конструкций;
— определение параметров системы армирования возведенных несущих монолитных железобетонных конструкций;
— оценка прочности бетона возведенных вертикальных и горизонтальных несущих монолитных железобетонных конструкций неразрушающими методами;
— оценка прочности бетона возведенных несущих монолитных железобетонных конструкций фундаментных плит и плитных ростверков с помощью отбора и испытаний образцов-кернов;
— оценка действительного технического состояния несущих строительных конструкций монолитного железобетонного каркаса здания (колонн, стен, балок и плит перекрытий) в соответствии с ГОСТ 31 937-2024 с выявлением и фиксацией имеющихся повреждений и дефектов,
— прохождение МГЭ.
Целью технического обследования являются: выводы о техническом состоянии несущих конструкций монолитного железобетонного каркаса и возможности завершения строительства незавершенного строительством объекта.
МЕТОДИКА
При выполнении работы по определению технического состояния несущих конструкций монолитного железобетонного каркаса объекта незавершенного строительства, приняты методики натурного обследования в соответствии с ГОСТ 31 937-2024, СП 13-102-2003, включающие визуальное и инструментальное обследования, основанные на параметрическом подходе и действующих в настоящее время нормативных документов. В ходе обследования производилась фотосъемка фактического технического состояния объекта незавершенного строительства ЖК «Академ Палас».
ПРИБОРЫ И ИНСТРУМЕНТЫ
При обследовании объекта незавершенного строительства ЖК «Академ Палас», требованиям действующих нормативных документов использовались следующие приборы и инструменты:
— дальномер «Leica DISTO D210», стальные рулетки по ГОСТ 7502, отвесы по ГОСТ Р 58 513 (для измерения геометрических размеров конструкций);
— набор щупов по ГОСТ 882 (для определения глубины и ширины раскрытия трещин);
— зеркальная цифровая камера (для фотосъемки дефектных участков);
— штангенциркуль ШЦ-I-150-0.1-166 (для измерения геометрических параметров металлических конструкций);
— тестер ультразвуковой UK1401, зав. номер 4 011 909, (г/р СИ № 53 482-13, свидетельство о поверке №С-ГХШ/17-05-2024/339 405 745 действительно до 16 мая 2025 г.) для определения косвенного параметра (скорость ультразвука) по ГОСТ 17 624;
— измеритель прочности бетона ПОС-МГ4 мод. ПОС-60МГ4.ОД2 ФИФ ОЕИ № 77 107-19 зав.№ 332, свидетельство о поверке № 583-ПО2/24 действительно до 02 июня 2025 г.) для определения прочности бетона методом отрыва со скалыванием по ГОСТ 22 690;
— штангенциркуль по ГОСТ 166;
— шанцевый и электроинструмент.
ВЫВОДЫ
Заказчику переданы результаты работы по определению технического состояния несущих конструкций монолитного железобетонного каркаса объекта незавершенного строительства ЖК «Академ Палас», успешно выполнена защита результатов работы в МГЭ.
ОБЪЕКТ

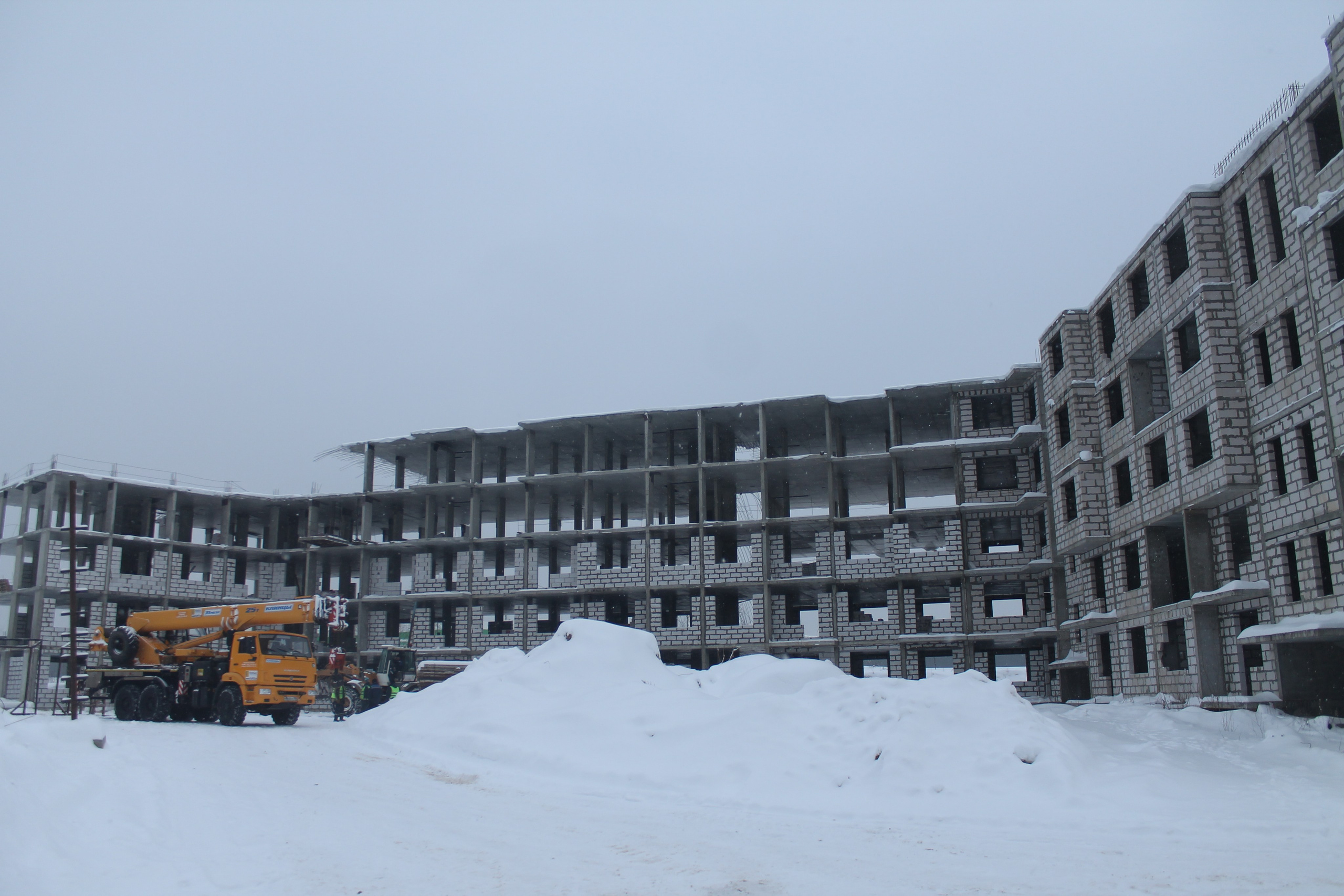

Объект незавершенного строительства ЖК «Легенда» (корпуса 1,2,3,7), г. Троицк. Дата проведения технического обследования: июнь–август 2021 год.
ЦЕЛИ И ЗАДАЧИ
Задачами проведения технического обследования являлось:
— визуальное и инструментальное обследование возведенных несущих монолитных железобетонных конструкций;
— дефектоскопия возведенных несущих монолитных железобетонных конструкций;
— определение параметров системы армирования возведенных несущих монолитных железобетонных конструкций;
— оценка прочности бетона возведенных вертикальных и горизонтальных несущих монолитных железобетонных конструкций неразрушающими методами;
— оценка прочности бетона возведенных несущих монолитных железобетонных конструкций фундаментных плит и плитных ростверков с помощью отбора и испытаний образцов-кернов;
— оценка действительного технического состояния несущих строительных конструкций монолитного железобетонного каркаса здания (колонн, стен, балок и плит перекрытий) в соответствии с ГОСТ 31 937-2024 с выявлением и фиксацией имеющихся повреждений и дефектов,
— прохождение МГЭ.
Целью технического обследования являются: выводы о техническом состоянии несущих конструкций монолитного железобетонного каркаса и возможности завершения строительства незавершенного строительством объекта.
МЕТОДИКА
При выполнении работы по определению технического состояния несущих конструкций монолитного железобетонного каркаса объекта незавершенного строительства, приняты методики натурного обследования в соответствии с ГОСТ 31 937-2024, СП 13-102-2003, включающие визуальное и инструментальное обследования, основанные на параметрическом подходе и действующих в настоящее время нормативных документов. В ходе обследования производилась фотосъемка фактического технического состояния объекта незавершенного строительства ЖК «Легенда».
ПРИБОРЫ И ИНСТРУМЕНТЫ
При обследовании объекта незавершенного строительства ЖК «Легенда», требованиям действующих нормативных документов использовались следующие приборы и инструменты:
— дальномер «Leica DISTO D210», стальные рулетки по ГОСТ 7502, отвесы по ГОСТ Р 58 513 (для измерения геометрических размеров конструкций);
— набор щупов по ГОСТ 882 (для определения глубины и ширины раскрытия трещин);
— зеркальная цифровая камера (для фотосъемки дефектных участков);
— штангенциркуль ШЦ-I-150-0.1-166 (для измерения геометрических параметров металлических конструкций);
— тестер ультразвуковой UK1401, зав. номер 4 011 909, (г/р СИ № 53 482-13, свидетельство о поверке №С-ГХШ/17-05-2024/339 405 745 действительно до 16 мая 2025 г.) для определения косвенного параметра (скорость ультразвука) по ГОСТ 17 624;
— измеритель прочности бетона ПОС-МГ4 мод. ПОС-60МГ4.ОД2 ФИФ ОЕИ № 77 107-19 зав.№ 332, свидетельство о поверке № 583-ПО2/24 действительно до 02 июня 2025 г.) для определения прочности бетона методом отрыва со скалыванием по ГОСТ 22 690;
— штангенциркуль по ГОСТ 166;
— шанцевый и электроинструмент.
ВЫВОДЫ
Заказчику переданы результаты работы по определению технического состояния несущих конструкций монолитного железобетонного каркаса объекта незавершенного строительства ЖК «Легенда», успешно выполнена защита результатов работы в МГЭ.

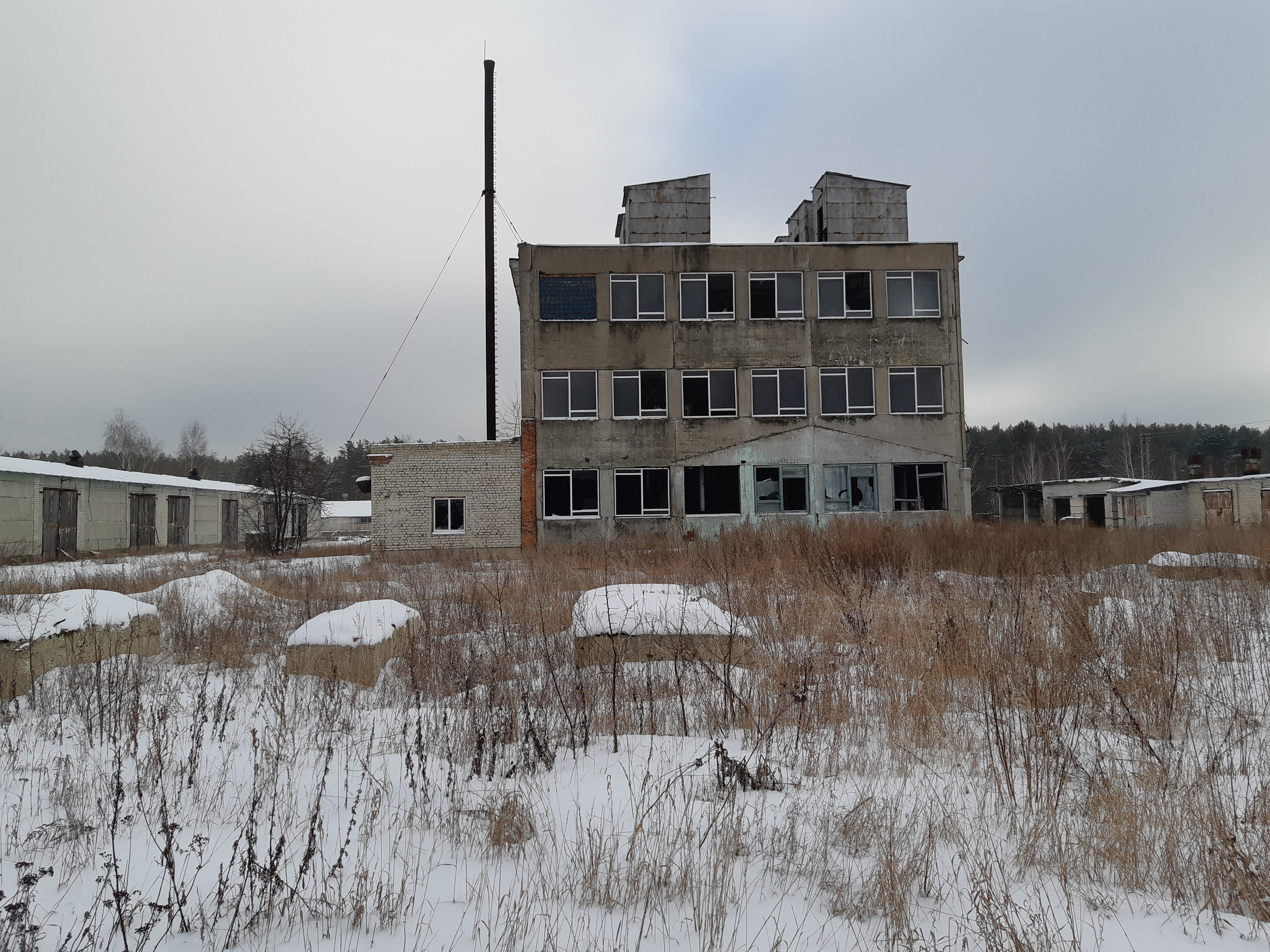

Комплекс зданий производственной площадки обработки семян для посадки Агробиолайн, г. Полково
— визуальное и инструментальное обследование несущих и ограждающих конструкций складских и производственных корпусов;
— дефектоскопия несущих и ограждающих конструкций складских и производственных корпусов;
— определение параметров системы армирования сборных железобетонных изделий элементов зданий;
— оценка прочности бетона сборных железобетонных изделий элементов зданий;

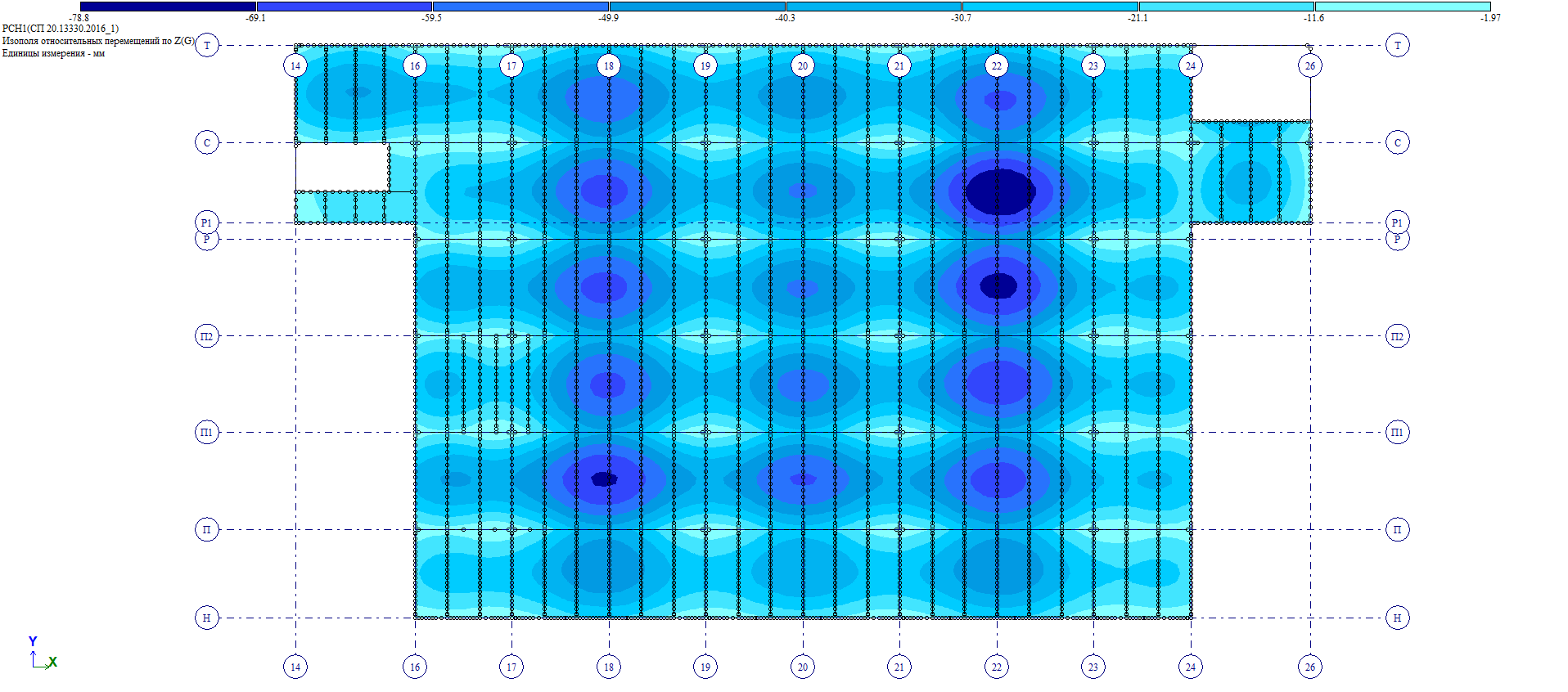

Поверочные расчеты конструкций монолитной железобетонной плиты перекрытия антресоли с верхом на отм.+5.400 по настилу стальному профилированному на участках в осях А-Г1/16-24 (блок 2) и Н-Т/14-26 (блок 4) хранилища для хранения и подработки различных плодов на 54,4 тыс.тонн, Краснодарский край, Славянский район, с. п. Прибрежное
— анализ и определение вероятных причин образования трещин в конструкциях монолитной железобетонной плиты по настилу стальному профилированному с верхом на отм. +5.400 перекрытия антресоли в осях 16-24/А-Г1 (блок 2) и Н-Т/14-26 (блок 4);
— определение категории технического состояния конструкций перекрытия антресоли с верхом на отм. +5.400 в осях 16-24/А-Г1 (блок 2) и Н-Т/14-26 (блок 4) в соответствии с ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния».
Оставить заявку на техническое обследование зданий, экспертизу и ультразвуковую эхо-томографию бетонных и железобетонных конструкций и элементов зданий в Москве и Московской области, а также связаться с нами и задать вопрос по вашей проблеме, Вы можете заполнив форму, представленную ниже, позвонив или написав нам в мессенджерах. Мы постараемся помочь Вам! При необходимости, возможен выезд в любой регион России!
