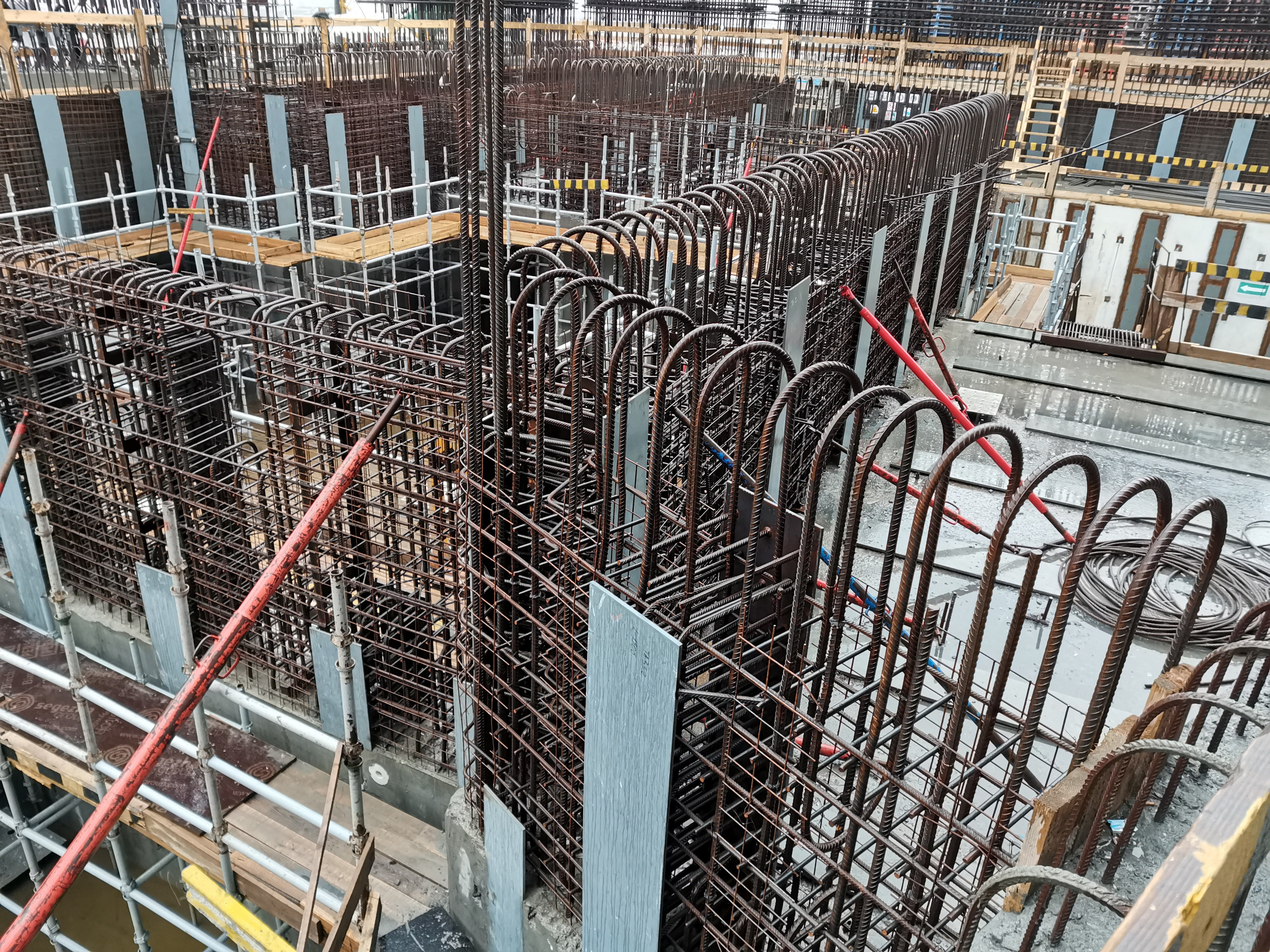

Определение параметров армирования железобетонных конструкций
Задачи по определению фактических параметров армирования железобетонных конструкций, могут возникать в следующих случаях:
— при отсутствии рабочей и исполнительной документации на обследуемые конструкции;
— при наличии дефектов и повреждений железобетонной конструкции;
— при сомнениях о соответствии фактического армирования требованиям рабочей документации, а также в случаях судебных споров;
— при приемке и оценке качества выполненных железобетонных конструкций, оценке соответствия фактического армирования требованиям нормативно- технических документов (СП 70.13330.2012, СП 63.13330; СП 430.1325800).
Для оценки соответствия фактического армирования требованиям нормативно-технических документов (СП 70.13330.2012, СП 63.13330; СП 430.1325800), при обследовании железобетонных конструкций определяются следующие фактические параметры армирования (например, для плиты перекрытия:
— фактическая толщина конструкции;
— фактическое среднее расстояние между арматурными стержнями рабочей арматуры в вязанной сетке (по табл. 5.10 п. 1 СП 70.13330.2012);
— фактическое среднее расстояние между арматурными стержнями поперечной арматуры (хомутов, скоб) (по табл. 5.10 п. 1 СП 70.13330.2012);
— общее фактическое количество стержней в конструкции на один погонный метр конструкции на участке вскрытия (по табл. 5.10 п. 1 СП 70.13330.2012);
— фактическая величина защитного слоя бетона (по табл. 5.10 п. 7 СП 70.13330.2012);
— состояние арматуры (признаки коррозии, механические повреждения и т. д.).
Для проверки и определения системы армирования железобетонной конструкции (расположения арматурных стержней, их диаметра, толщины защитного слоя бетона) специалисты ООО «Томография железобетона» используют:
— магнитный метод по ГОСТ 22904;
— контрольное вскрытие защитного слоя бетона с обнажением арматуры для непосредственного замера диаметра и количества стержней, оценки класса арматурной стали по рисунку профиля и определения остаточного сечения стержней, подвергшихся коррозии;
— метод ультразвуковой эхо-томографии.
Число конструкций, в которых определяются диаметр, количество и расположение арматуры, определяется программой обследования и принимается не менее трех.
Магнитный метод по ГОСТ 22904
Магнитный метод определения толщины защитного слоя бетона и расположения арматуры основан на взаимодействии магнитного или электромагнитного поля прибора со стальной арматурой железобетонной конструкции, реализованный в ГОСТ 22904.

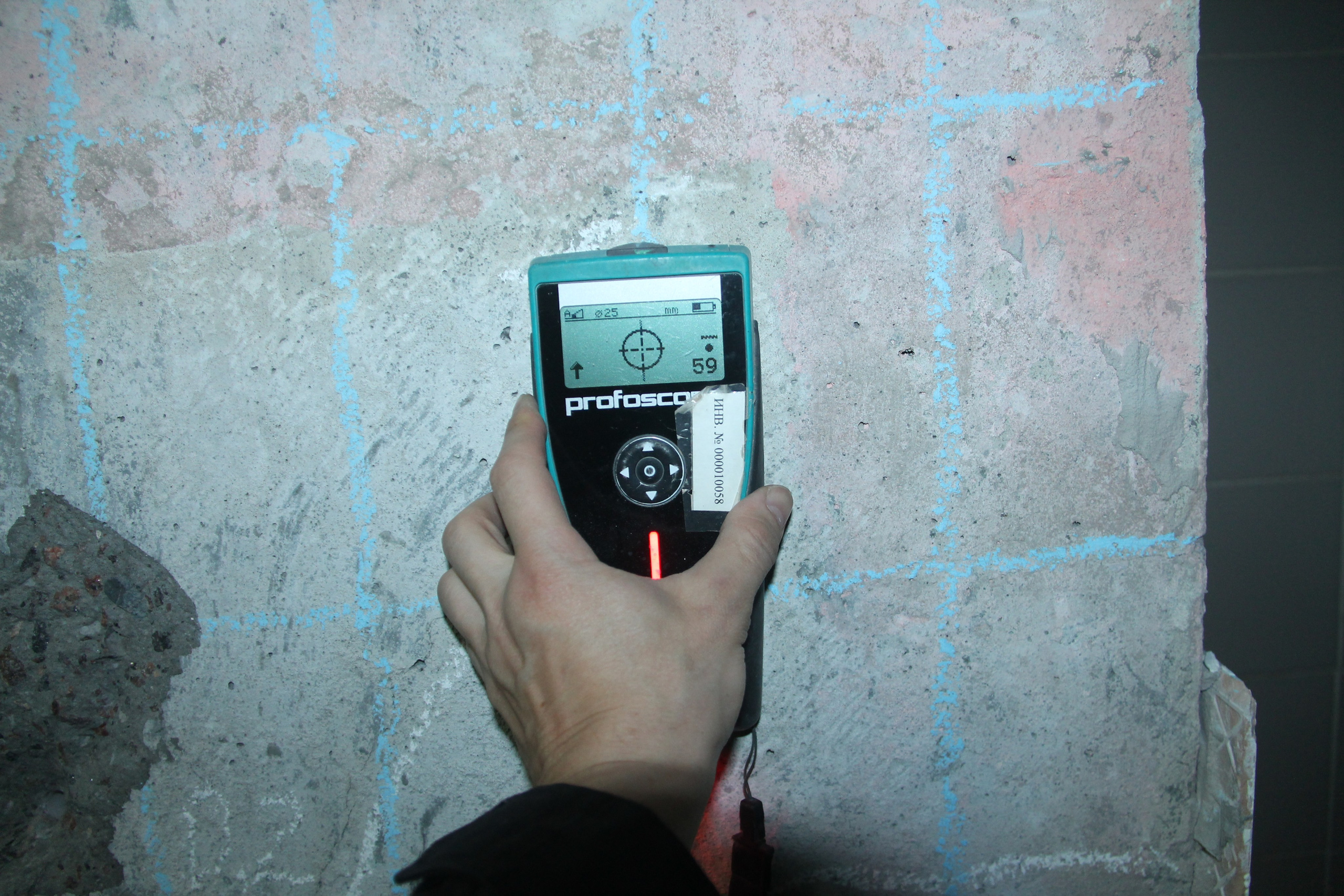

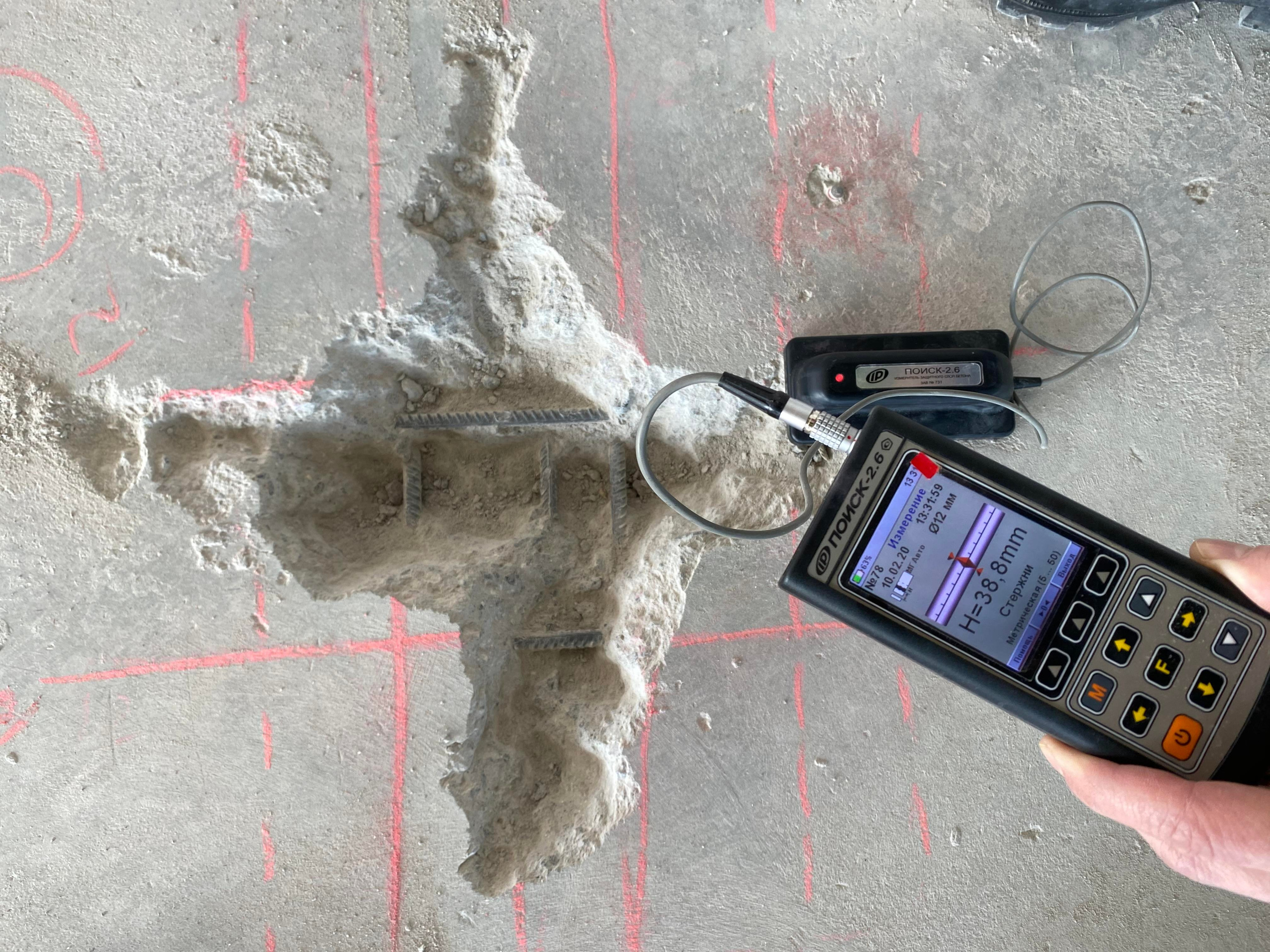

Для определения толщины защитного слоя бетона и расположения стальной арматуры в железобетонной конструкции применяют магнитные, электромагнитные или вихретоковые приборы, включающие измерительный блок, измерительный преобразователь и блок питания.
Следует отметить, что толщину защитного слоя бетона и расположение стальной арматуры в конструкции, в соответствии с ГОСТ 22904, определяют на основе экспериментально установленной зависимости между показаниями прибора и указанными контролируемыми параметрами конструкции (установление зависимости выполняется привязкой прибора, путем выполнения процедуры определения искомых параметров на участках контрольных вскрытий для расчета коэффициента соответствия.
Контрольные вскрытия защитного слоя бетона

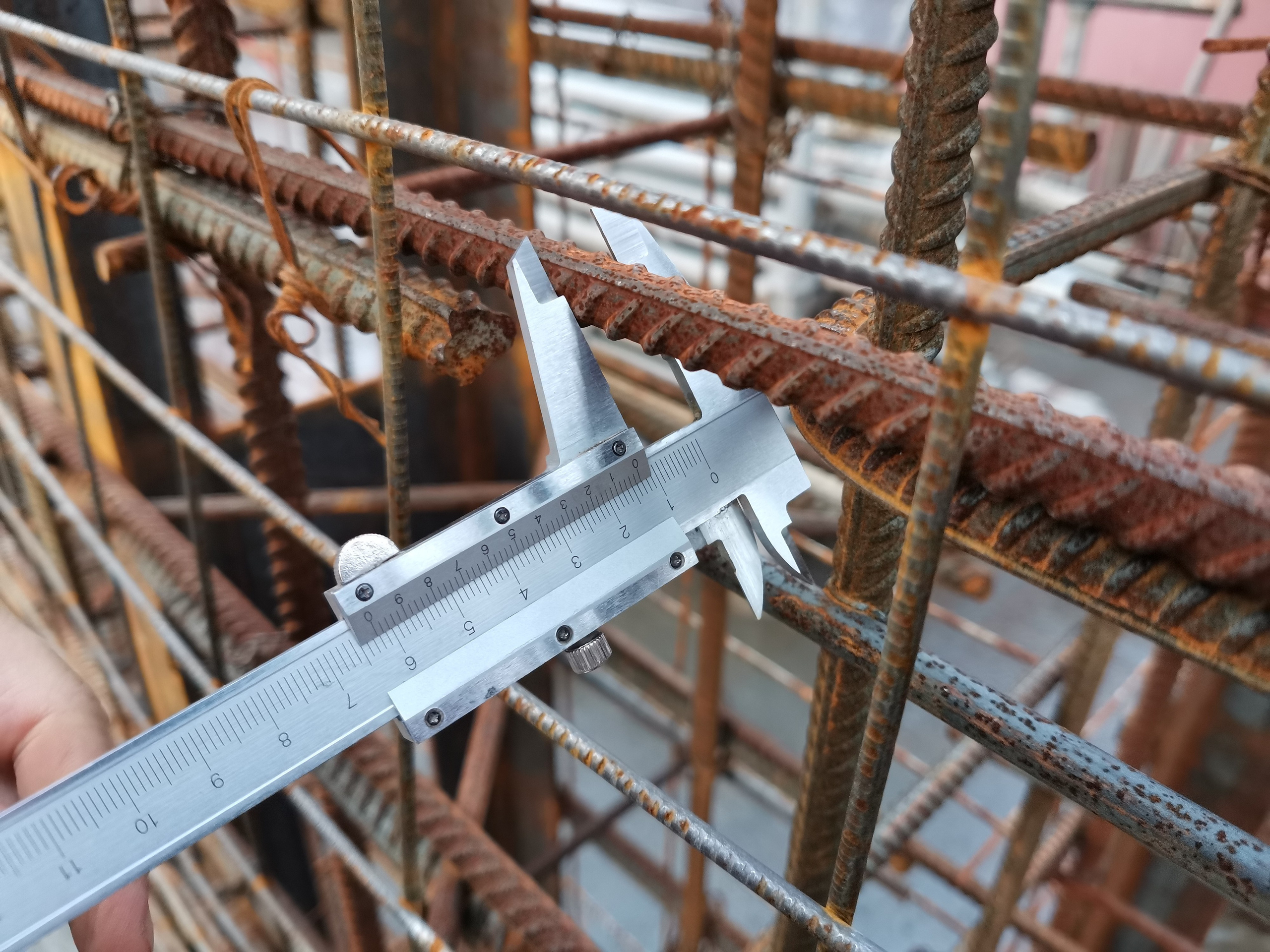

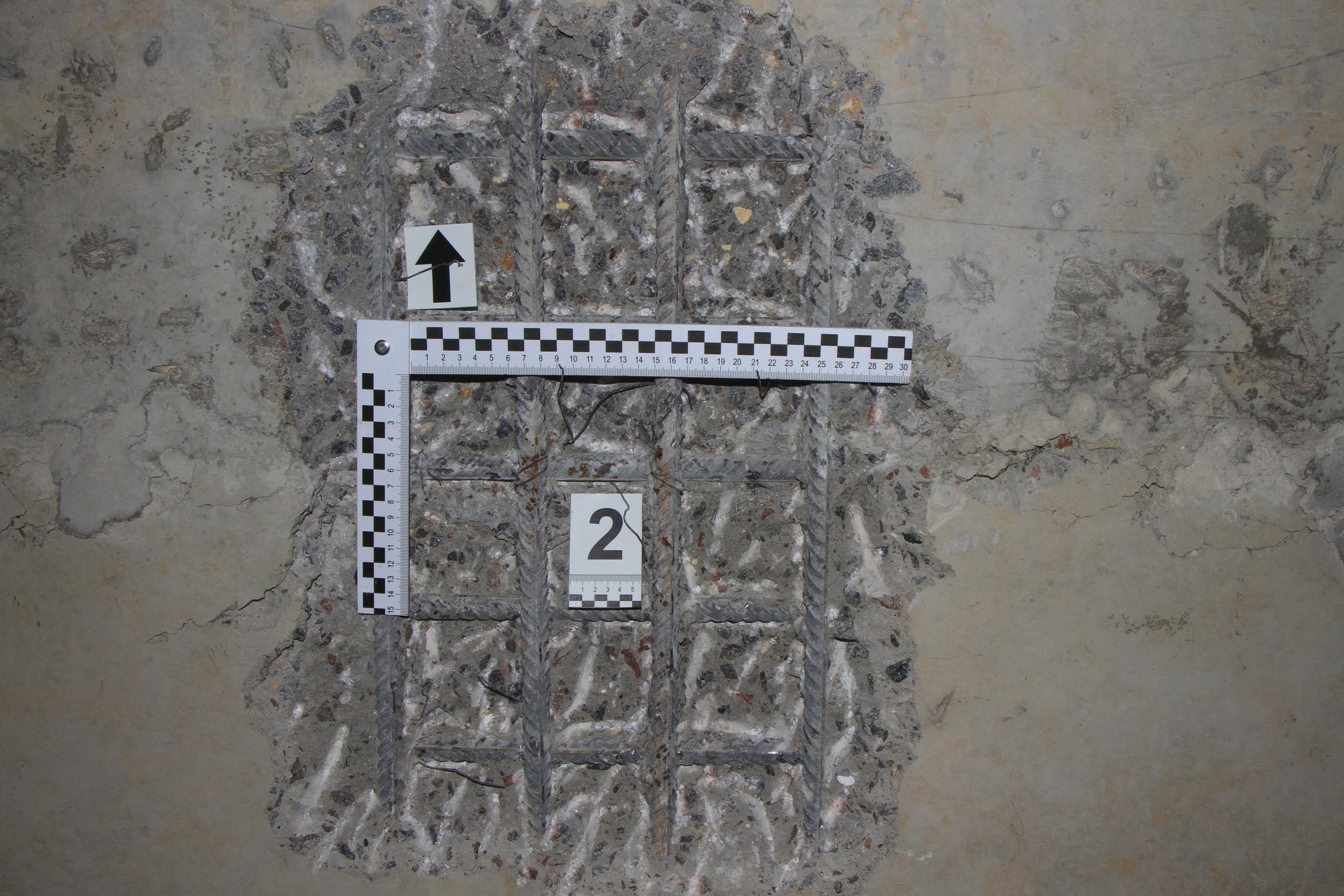

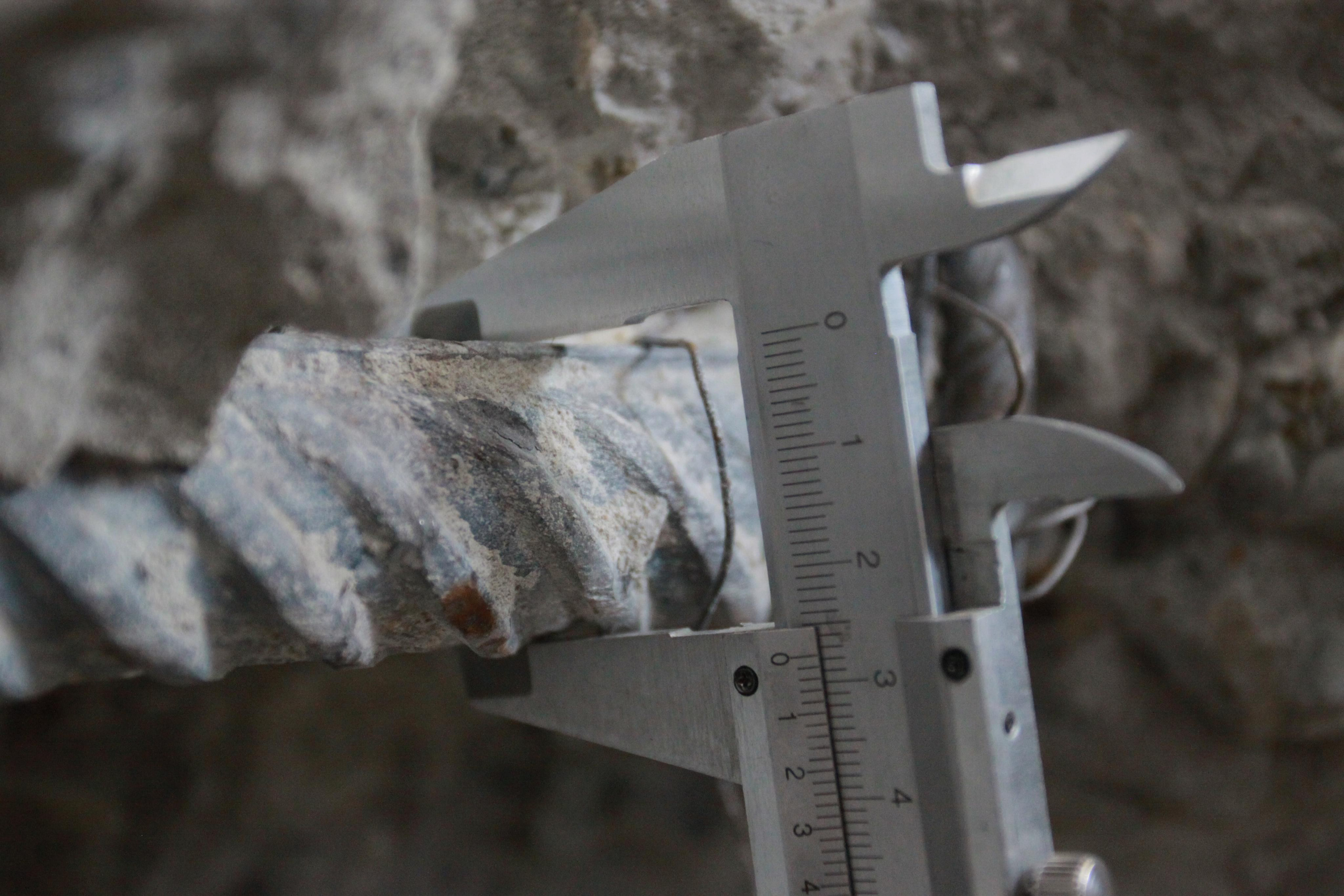

Контрольные вскрытия защитного слоя бетона для непосредственного определения параметров армирования обследуемой железобетонной конструкции или элемента здания выполняются с помощью ручного электроинструмента и предполагают удаление бетона защитного слоя с последующим непосредственным определением параметров армирования измерительными инструментами (штангенциркули, глубиномеры, измерительные линейки).
Методика отличается большой трудоемкостью и приводит к локальным разрушениям железобетонных конструкций на участках вскрытий, в связи с чем, это требует выполнения работ по ремонту участков испытаний.
Ультразвуковая эхо-томография

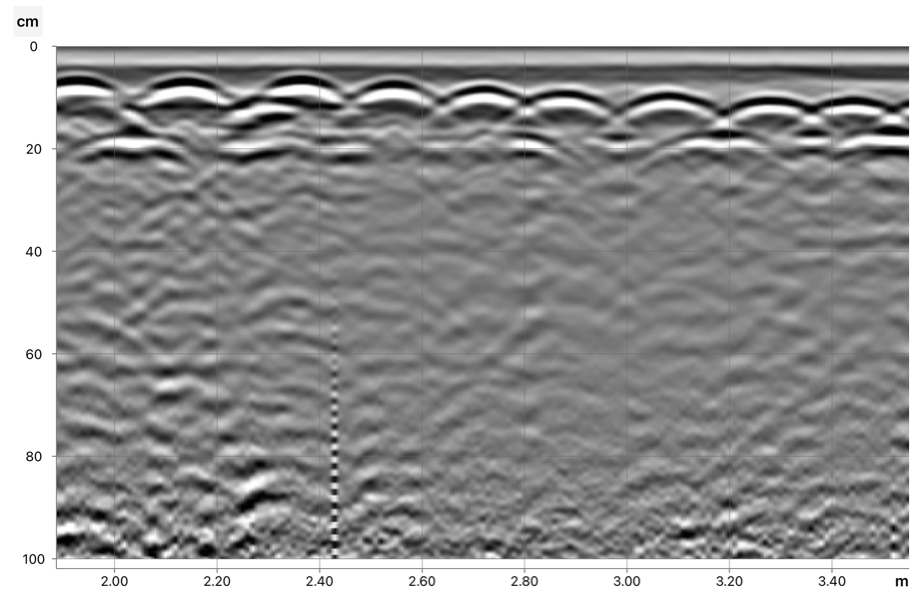

Использование низкочастотных ультразвуковых томографов (например, A1040 MIRA и A1040 MIRA 3D компании АКС) при определении параметров системы армирования железобетонных конструкций (шаг арматуры, величина защитного слоя) и геометрических характеристик конструкции (в том числе, при одностороннем доступе), позволяет снизить объем выполняемых вскрытий или совсем обойтись без них. Кроме того, в некоторых случаях вскрытие не позволяет установить все параметры армирования, а в каких-то невозможно. Использование томографа A1040 MIRA, как дополнительного инструмента при выполнении контрольных вскрытий, позволяет выполнить проверку соответствия параметров армирования требованиям СП70.13330 при меньшем объеме вскрытий, то есть с минимальным объемом повреждений конструкций.

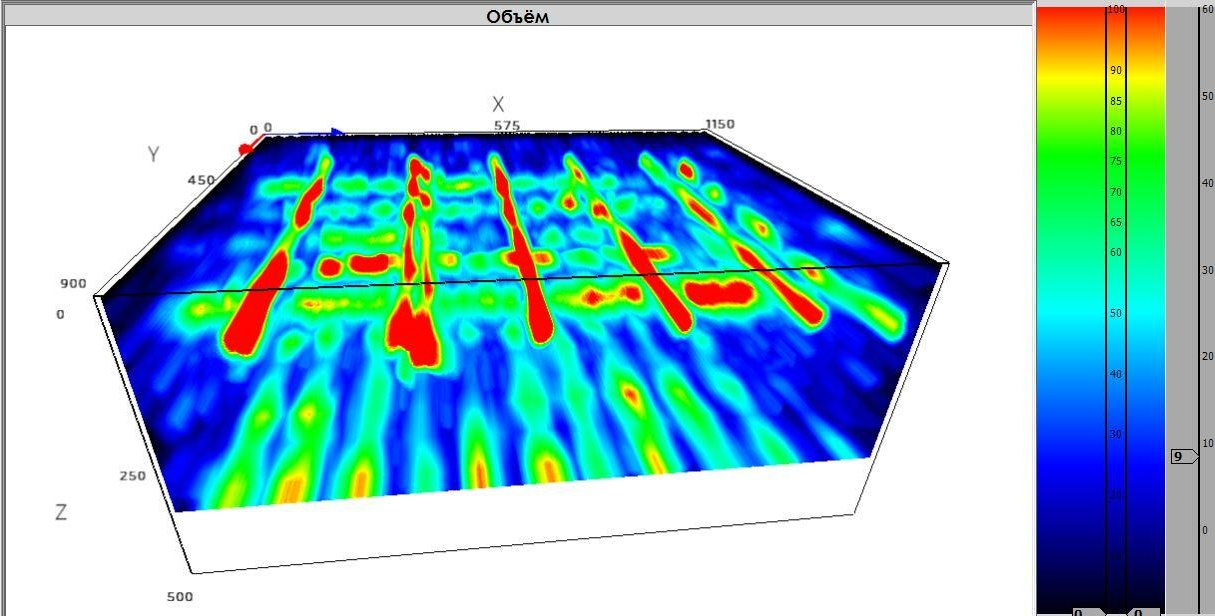

Результатами сканирования участка железобетонной поверхности, будет являться массив данных, позволяющий с помощью специального программного обеспечения получить трехмерный образ фрагмента железобетонной конструкции в пределах участка сканирования, позволяющий наглядно представить трехмерное изображение системы армирования железобетонной конструкции с возможностью получения сечений фрагмента в трех взаимно перпендикулярных плоскостях.
Также, метод ультразвуковой эхо-томографии позволяет выявить дефекты внутренней структуры бетона на участке сканирования (Полости, участки расслоившегося бетона и т.д).
