Визуальное и инструментальное обследование монолитных железобетонных колонн
Целью проведения обследования технического состояния вертикальных монолитных железобетонных колонн в доступных для обследования участках, является определение их фактического технического состояния с выводами о наличии дефектов внутренней структуры бетона.
Задачами обследования являлось:
— сбор и анализ проектно-технической, исполнительной и изыскательской документации;
— сплошное визуальное обследование и дефектоскопия монолитных железобетонных кон-струкций колонн в доступных для обследования местах;

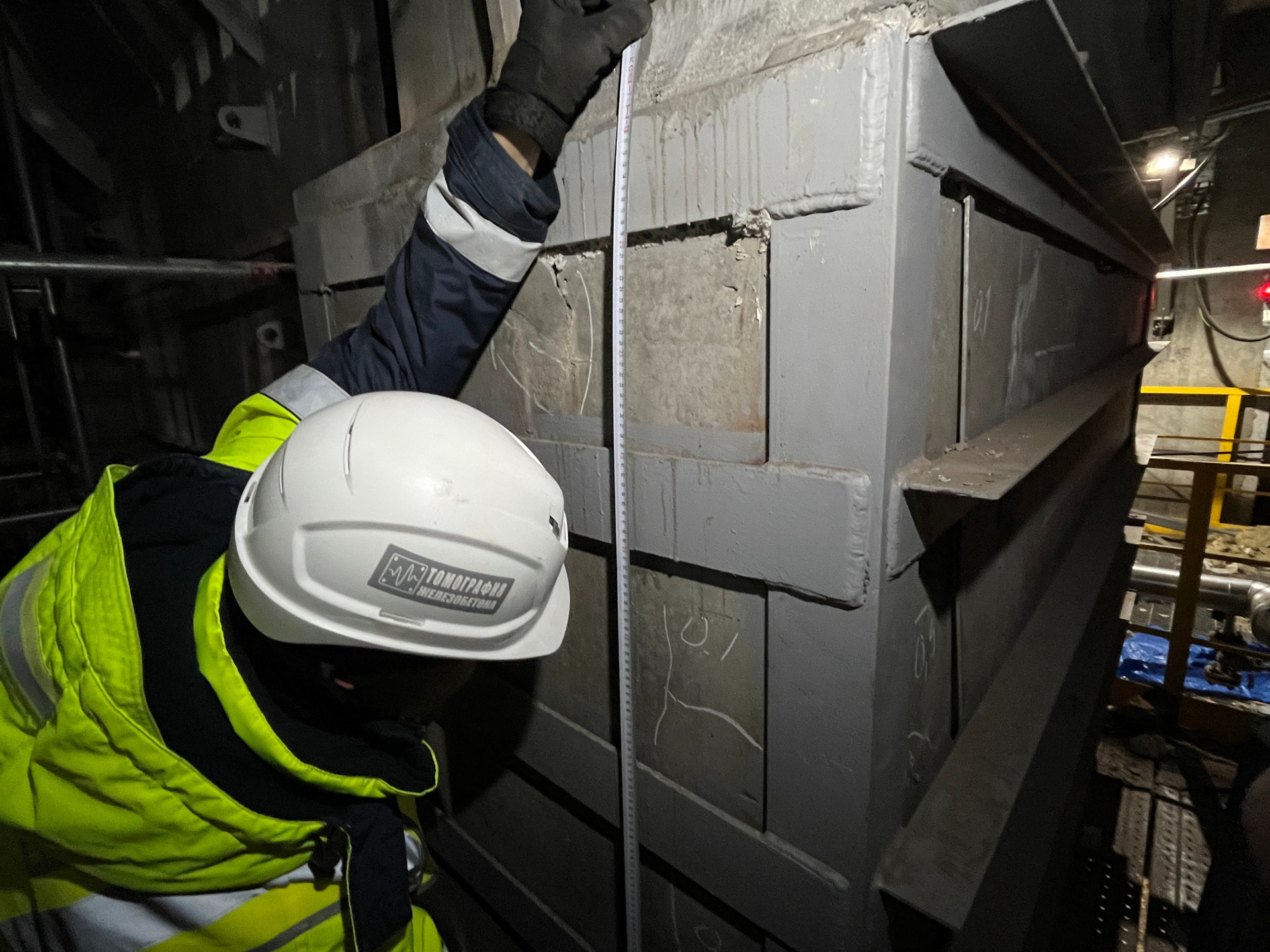

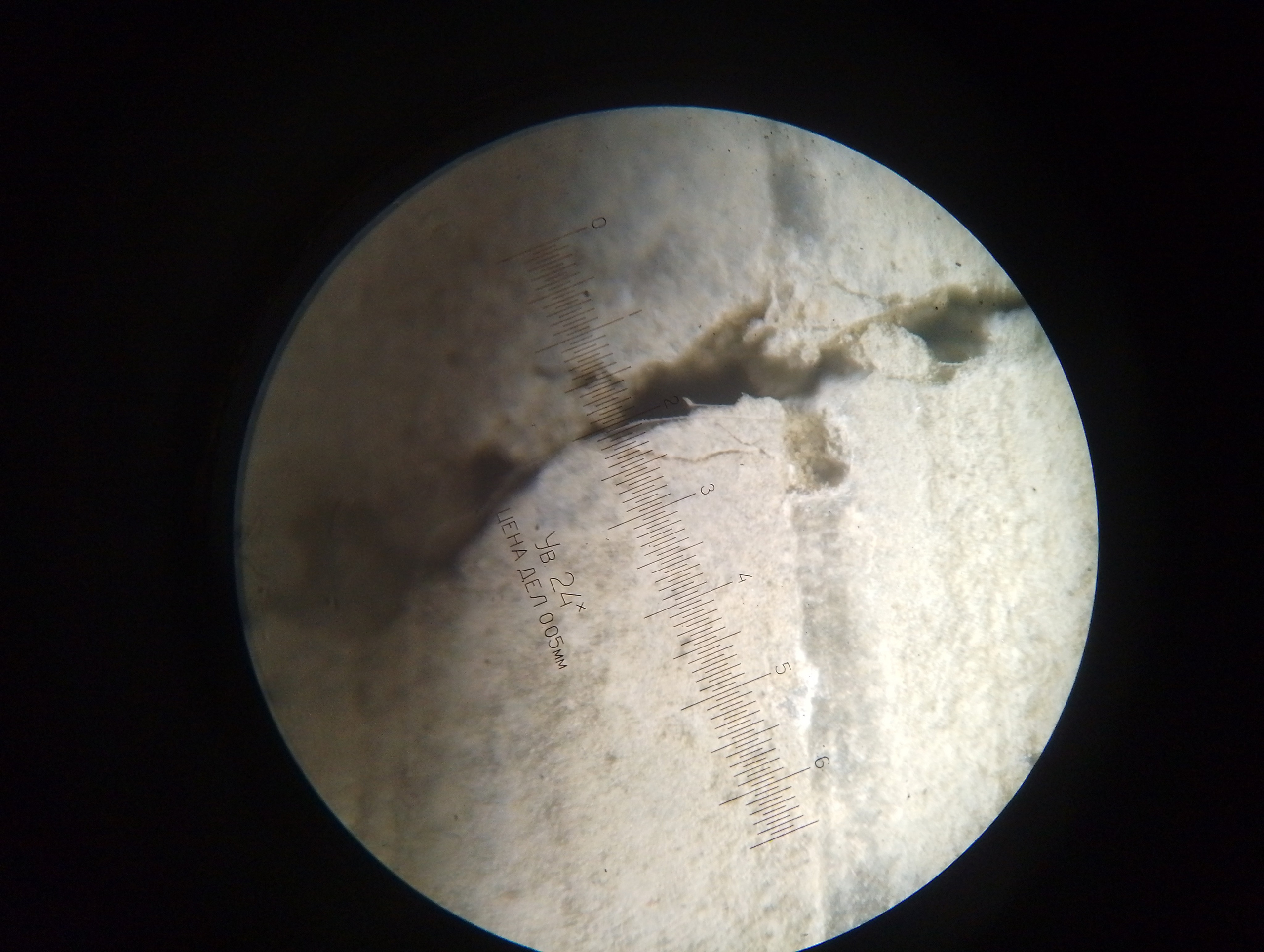

— инструментальное обследование и определение параметров визуально выявленных дефектов монолитных железобетонных колонн, фотосъемка;
— обмерные работы в объеме, необходимом для достижения задач обследования;

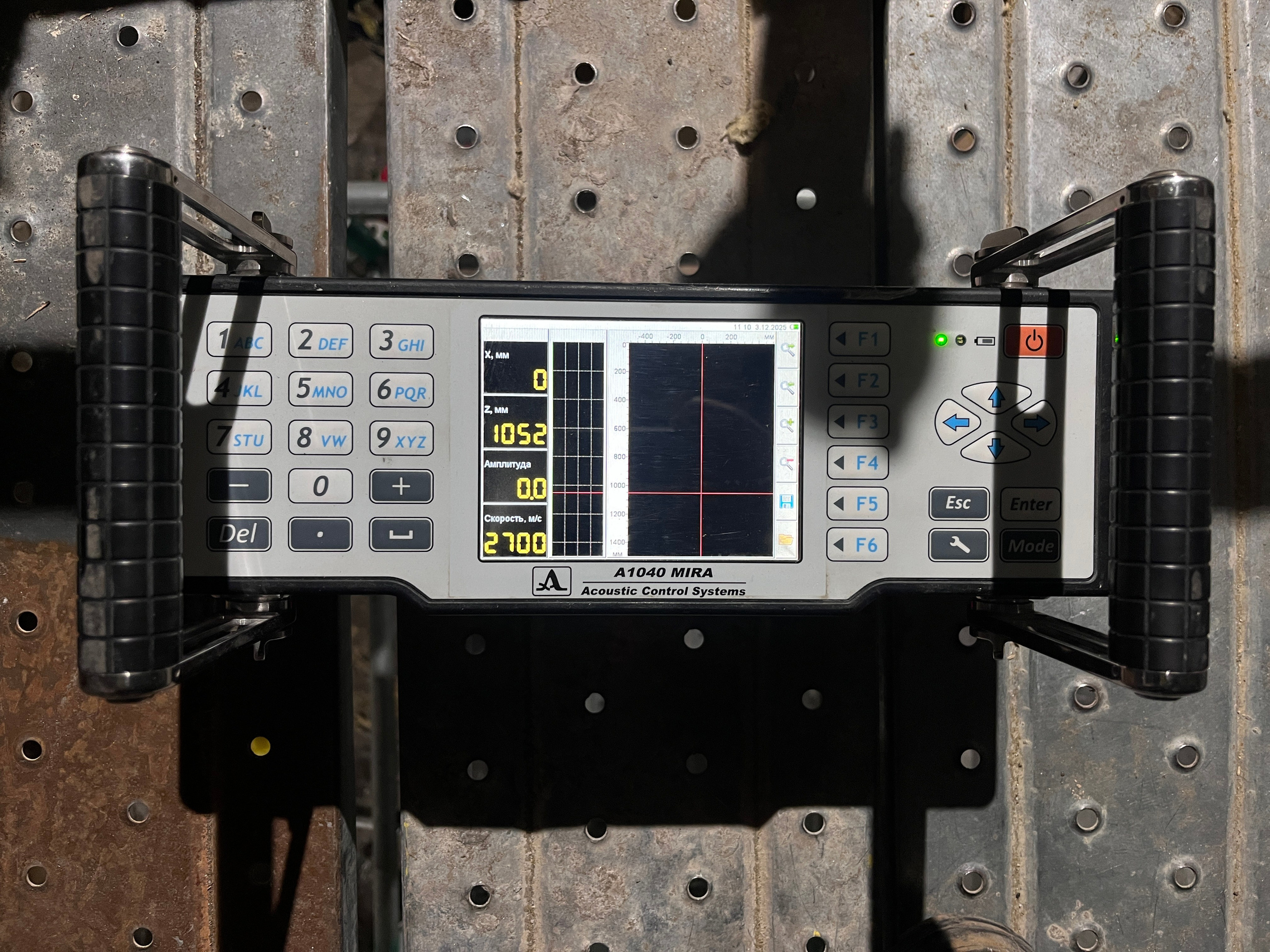

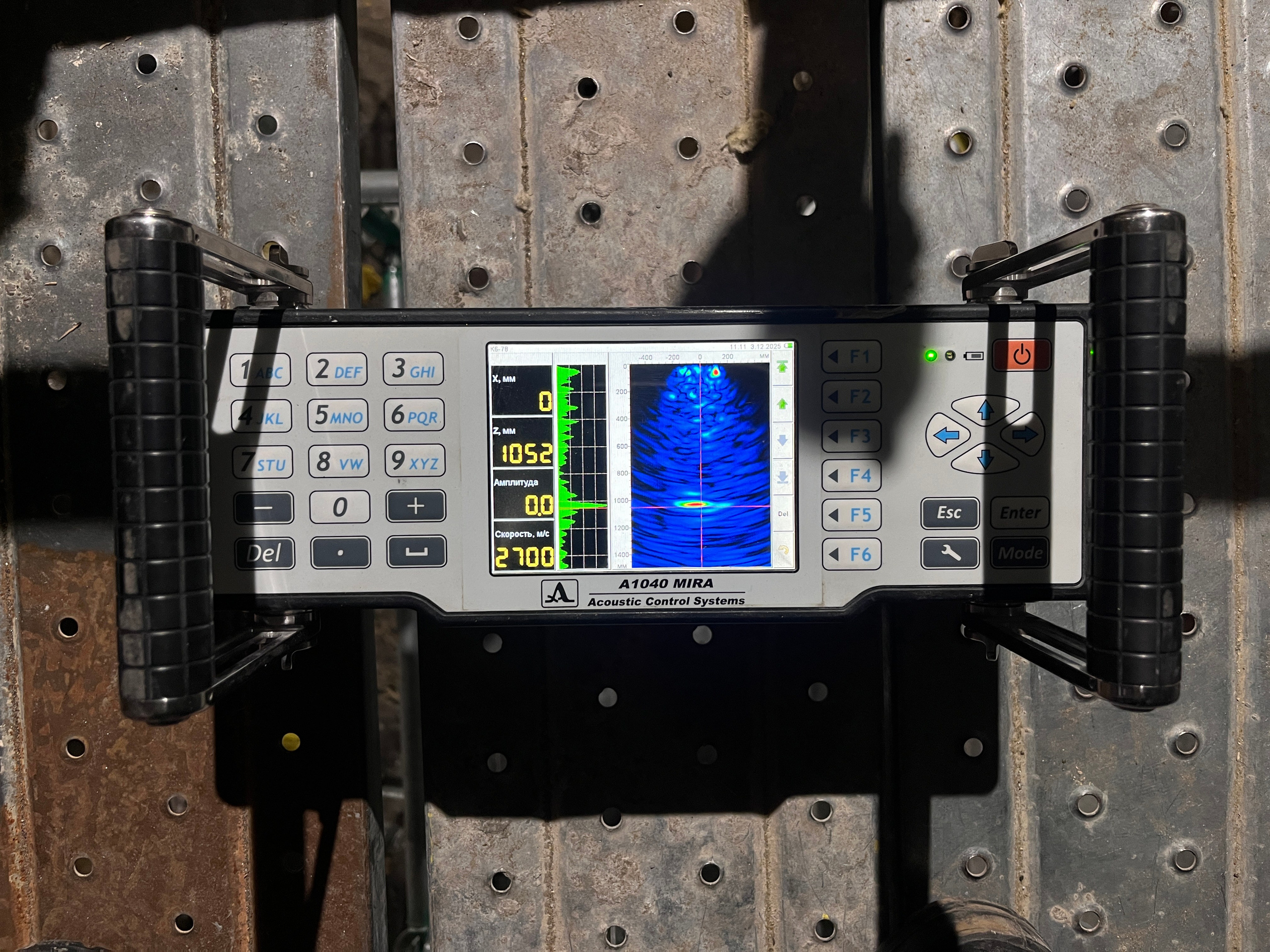

— определение наличия дефектов внутренней структуры бетона монолитных железобетонных колонн, ультразвуковым эхометодом (с помощью томографа ультразвукового низкочастотного A1040 MIRA);
— установление и анализ причин появления дефектов;
— разработка рекомендаций по устранению выявленных дефектов и повреждений;
— оформление заключения по результатам технического обследования.

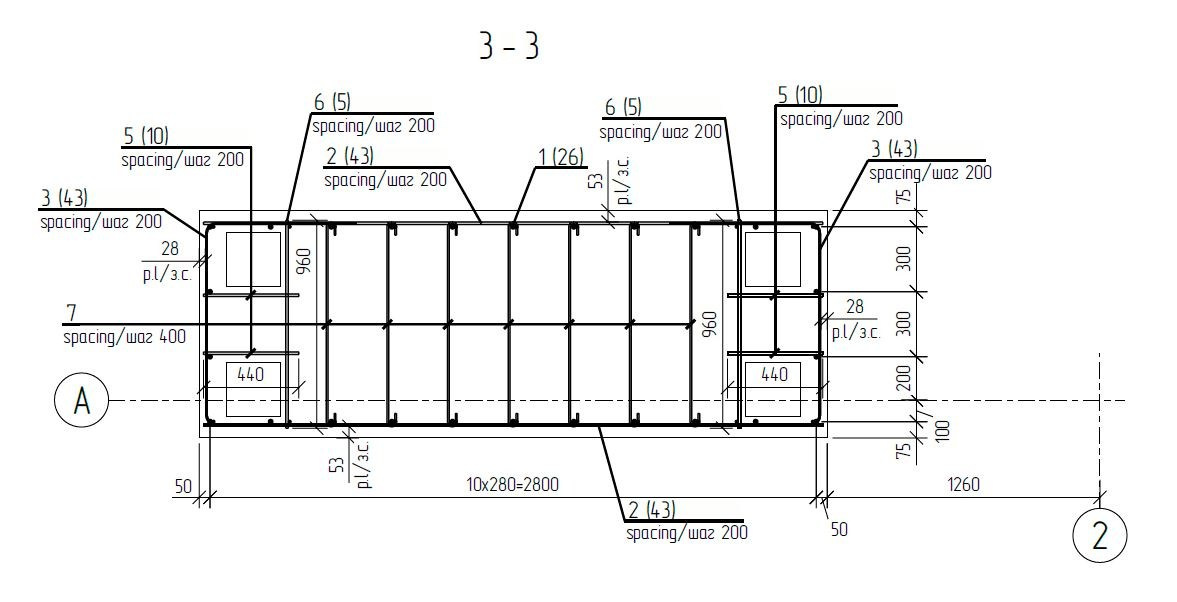

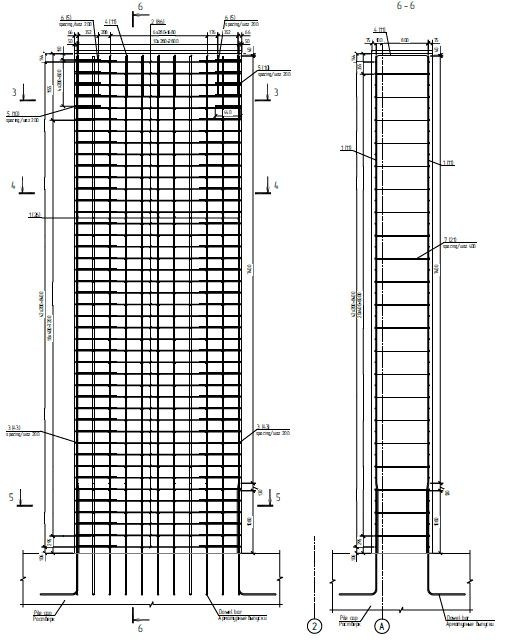

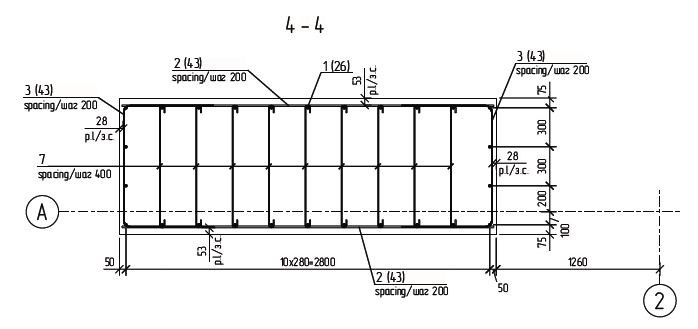

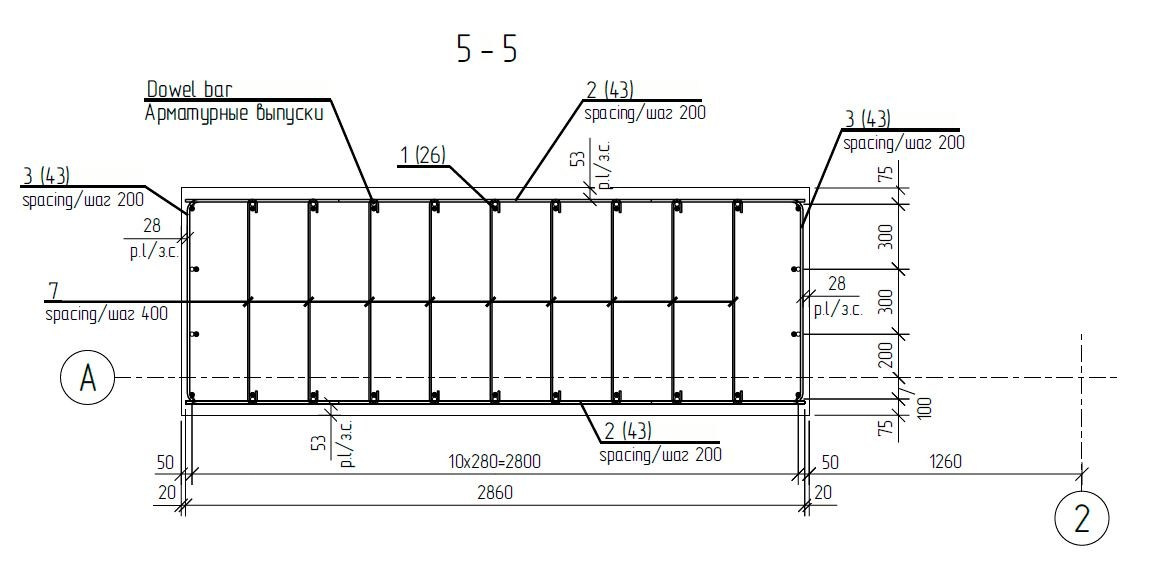

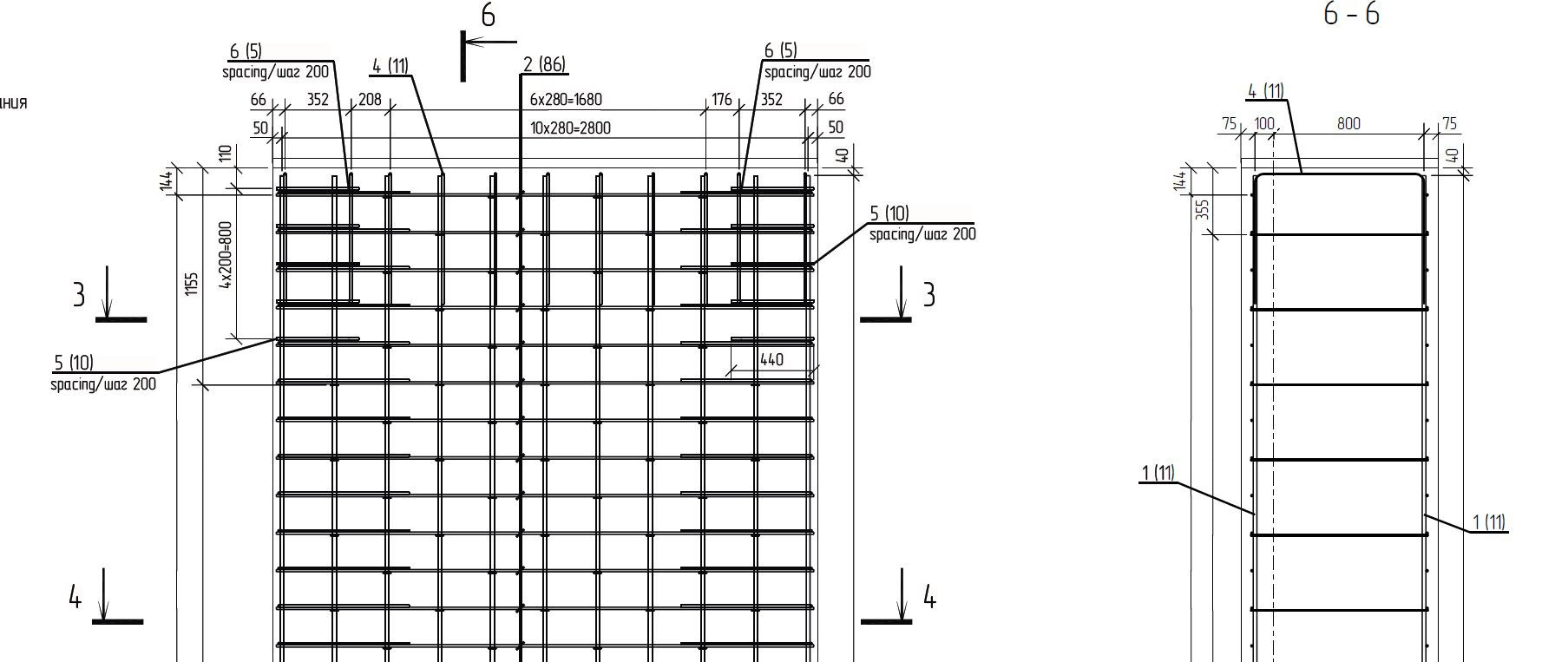

Ниже, представлены фрагменты рабочей документации раздела КЖ представлены ниже (схемы армирования монолитных железобетонных колонн).
Выводы по результатам обследования внутренней структуры бетона монолитных железобетонных колонн ультразвуковым эхометодом (с помощью томографа ультразвукового низкочастотного A1040 MIRA)

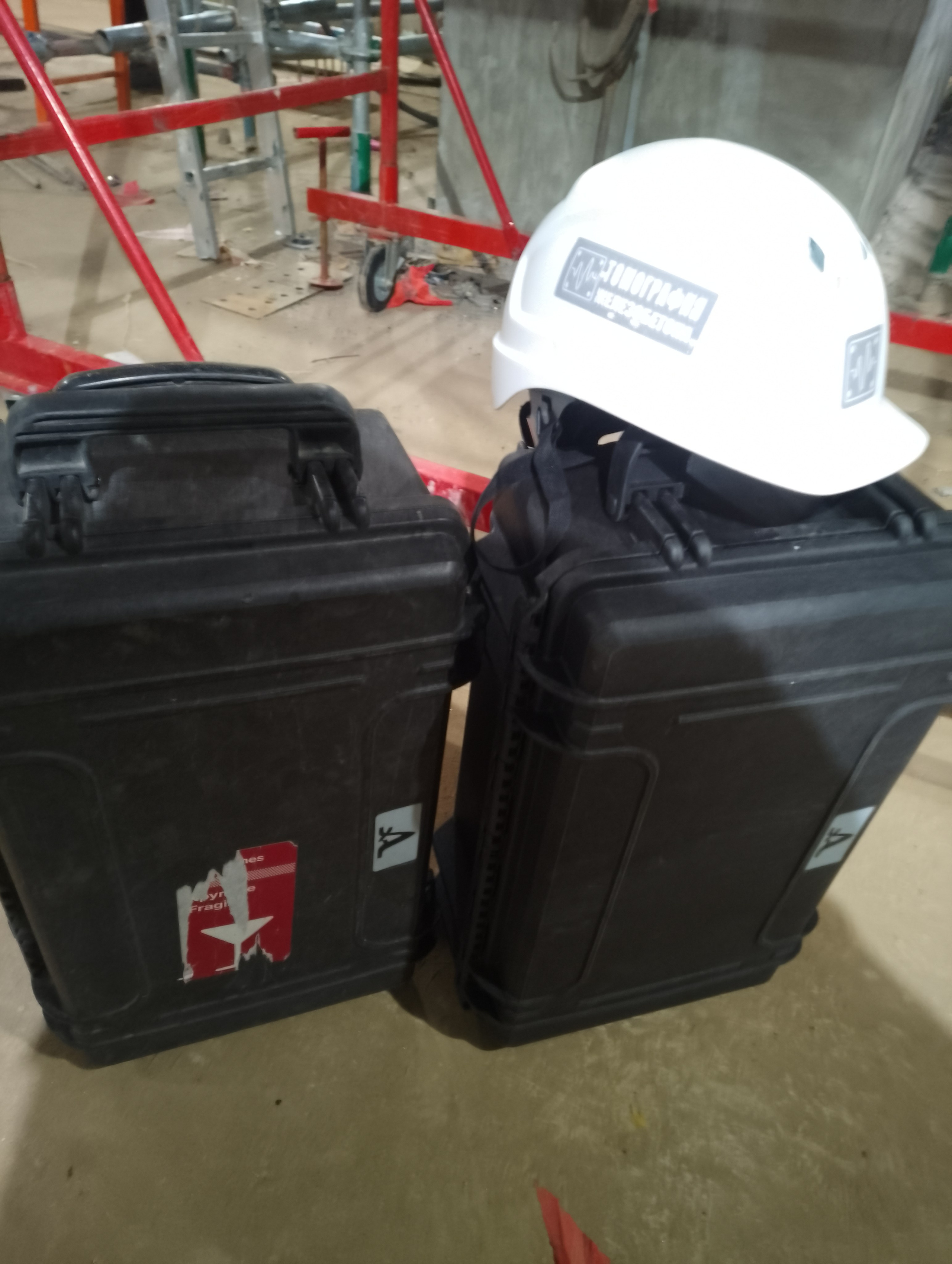

Фактическая толщина конструкций колонн составила 1050 и 1200 мм, соответственно. Для получения информации о внутренней структуре бетона конструкций колонн, выполнялось их обследование ультразвуковыми томографами A1040Mira (производитель ООО «Акустические Контрольные Системы»).
Обследование выполнялось на отдельных участках конструкций колонн, равномерно расположенных с регулярным шагом 500 мм по длине и высоте конструкций. При выявлении аномальных участков выполнялось уменьшение шага сканирования, для более подробного изучения и локализации аномалии.

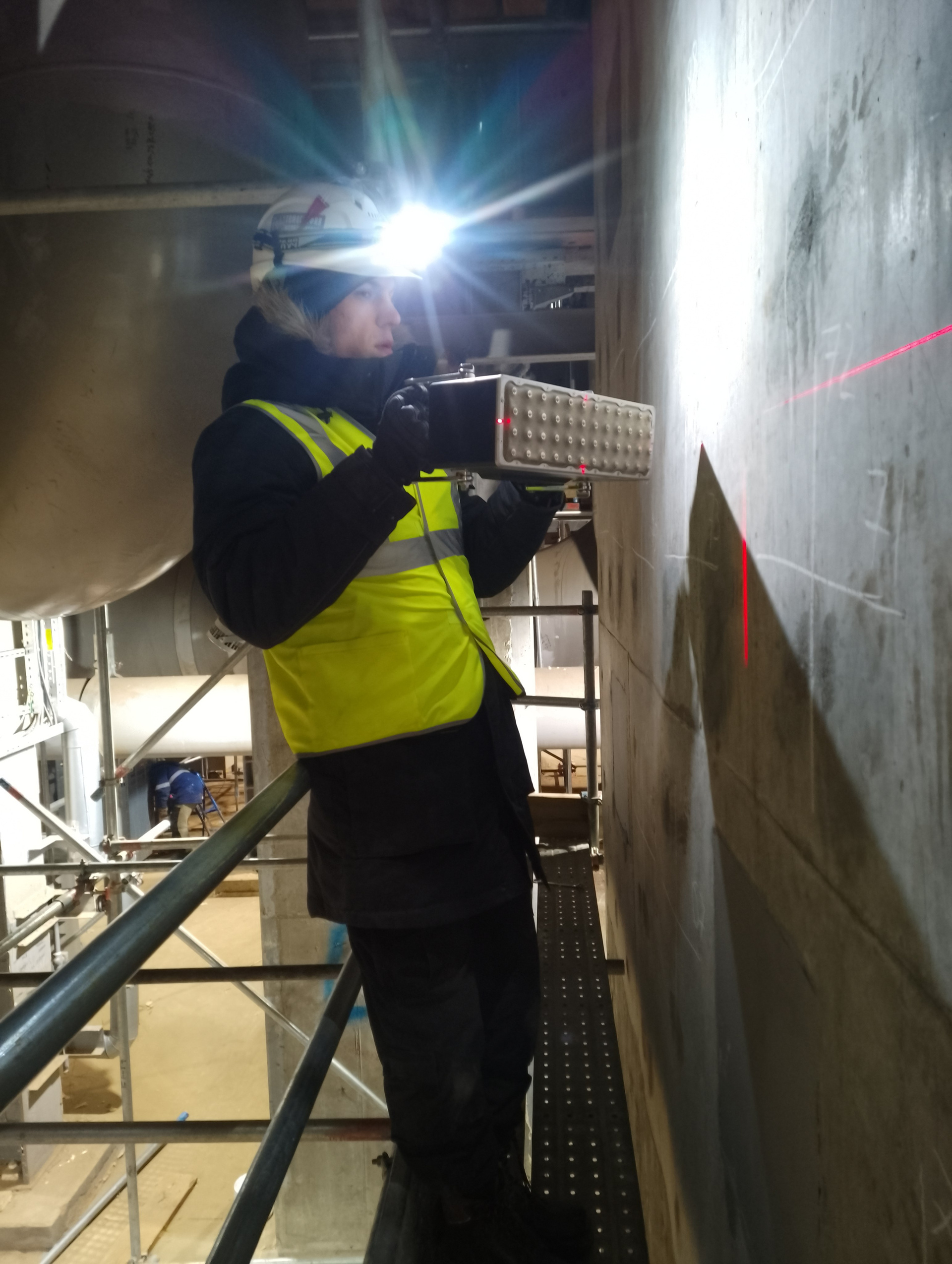

Сканирование томографом выполнялось на двух противоположных гранях конструкций колонн с горизонтальным и вертикальным расположением антенной решетки прибора на каждом участке.
При горизонтальном расположении томографа, оператор получал информацию о параметрах вертикального армирования на участке (шаг вертикальной арматуры, толщина защитного слоя), выполнял сравнение полученных данных с данными о проектном армировании, содержащихся в материалах рабочей документации, и делал выводы о возможном наличии дефектов внутренней структуры бетона (полостей, участков недостаточно уплотненного, расслоившегося бетона, инородных тел), при выявлении аномальных участков в зонах, нехарактерных для системы армирования. При вертикальном расположении томографа, оператор получал информацию о параметрах горизонтального армирования и выполнял анализ полученных данных.

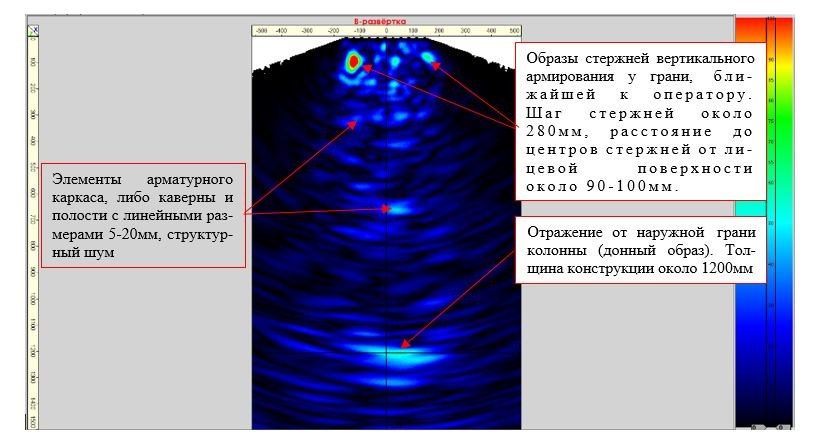

Результаты сканирования представлялись в виде отдельных B-сканов (томограмм), на которых выявлялись образы вертикального и горизонтального армирования у ближней к оператору грани (участки ярко красного, желтого цветов) и донный образ (образ противоположной грани конструкции). Отдельные засветки (группы засветок) салатового цвета представляют собой образы каверн с линейными размерами около 10-20мм, либо образы элементов арматурного каркаса колонн.
На участках обследования ультразвуковым эхометодом не выявлены дефекты внутренней структуры бетона (каверны, полости, фрагменты инородных тел и т. д.) с линейными размерами более 20 мм.

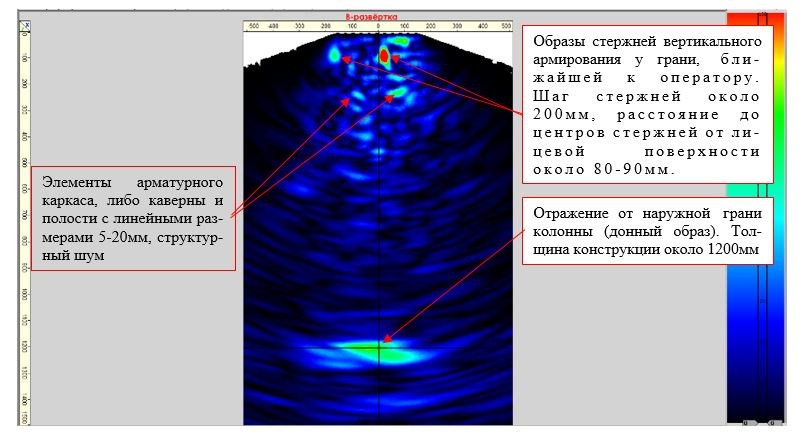

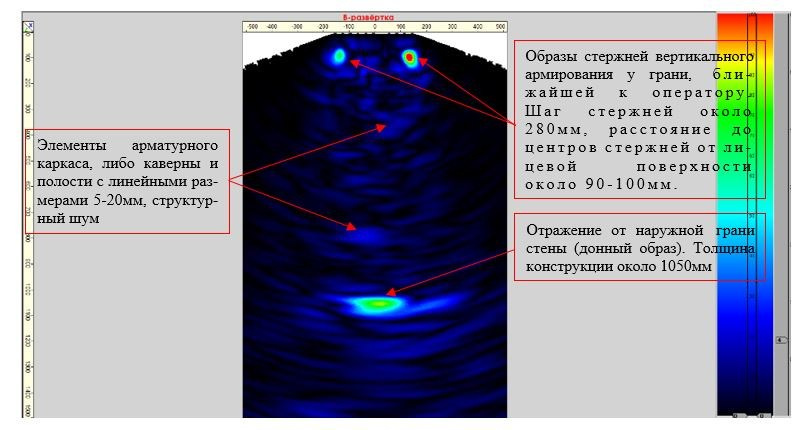

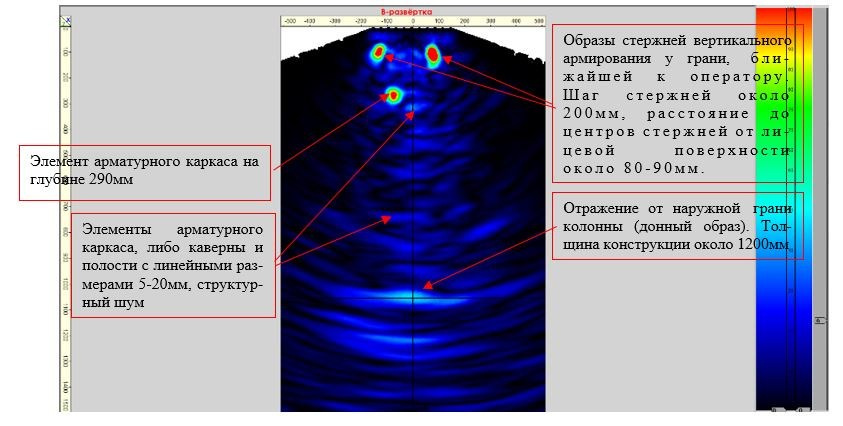

Ниже, представлены отдельные B-сканы при горизонтальном и вертикальном положении антенной решетки томографа с пояснениями.
