Выполнено техническое обследование железобетонных конструкций цокольных панелей здания склада
ЦЕЛЬ ТЕХНИЧЕСКОГО ОБСЛЕДОВАНИЯ ЦОКОЛЬНЫХ ПАНЕЛЕЙ
Целью обследования технического состояния железобетонных конструкций цокольных панелей, является определение отдельных фактических параметров армирования (шаг, толщину защитного слоя, длину анкеровки) и фактического положения деталей Ск-21, Ск-48 железобетонных конструкций цокольных панелей неразрушающими мето-дами.
ЗАДАЧИ
Задачами обследования технического состояния железобетонных конструкций цокольных панелей, являлось:
(1 этап)
— Изучение имеющейся проектно-технической и исполнительной документации по железобетонным конструкциям цокольных панелей;
— Визуальное обследование и дефектоскопия железобетонным конструкциям цокольных панелей, инструментальное обследование и определение параметров выявленных дефектов (поверхностным ультразвуковым методом), фотосъемка;
— Обмерные работы в объеме, необходимом для достижения задач обсле-дования.
(2 этап)
— Определение отдельных фактических параметров армирования (шаг, толщину защитного слоя, длину анкеровки) и положения деталей Ск-21, Ск-48 железобетонных конструкций цокольных панелей неразрушающими методами (комплексно):
— Магнитным методом по ГОСТ 22904;
— Ультразвуковым эхометодом (ультразвуковая эхо-томография) томогра-фом ультразвуковым низкочастотным А1040MIRA;
— Георадиолокационным методом, георадаром ОКО-3 с антенным блоком АБ-1700 (АБ-2500);

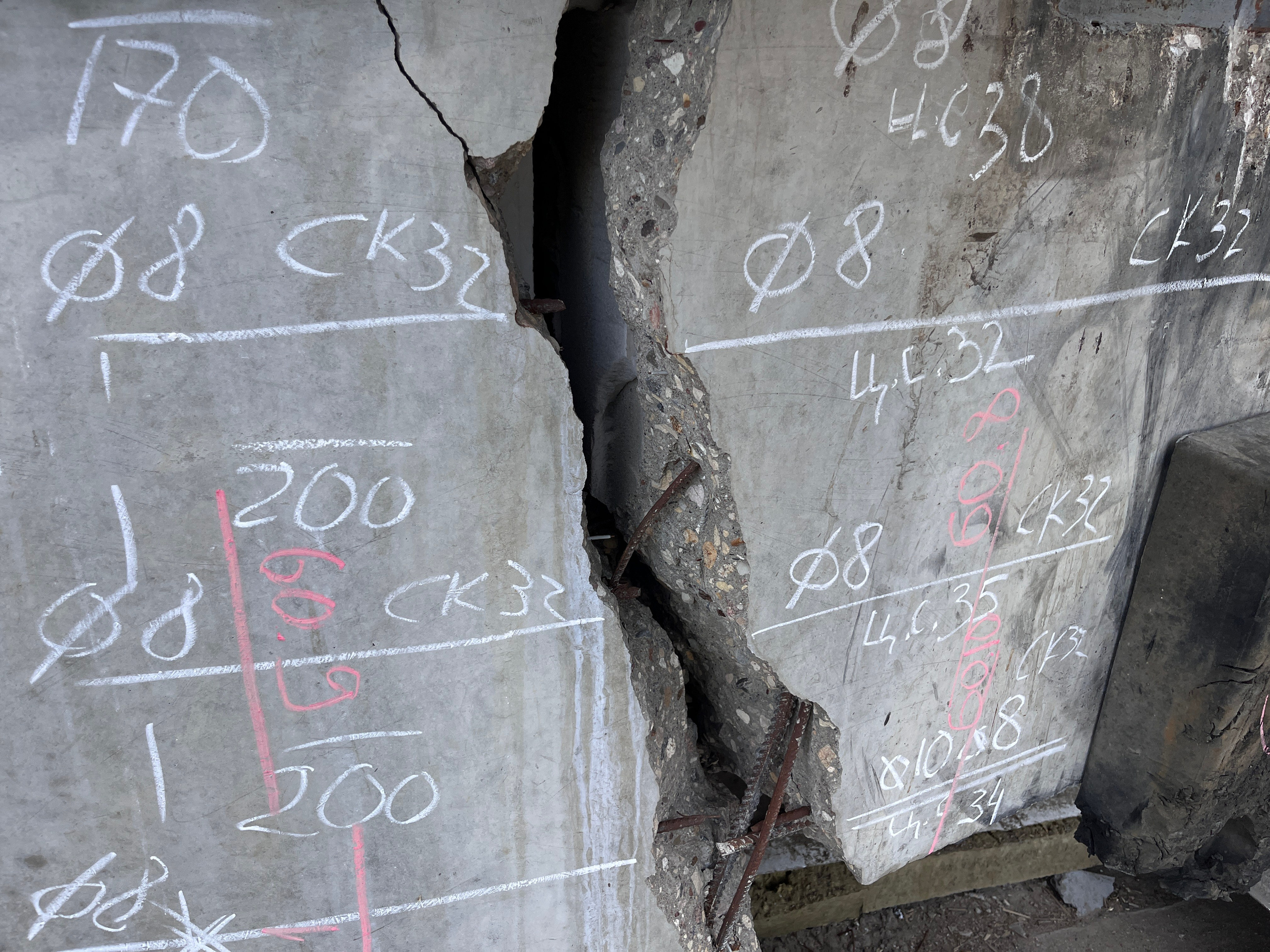

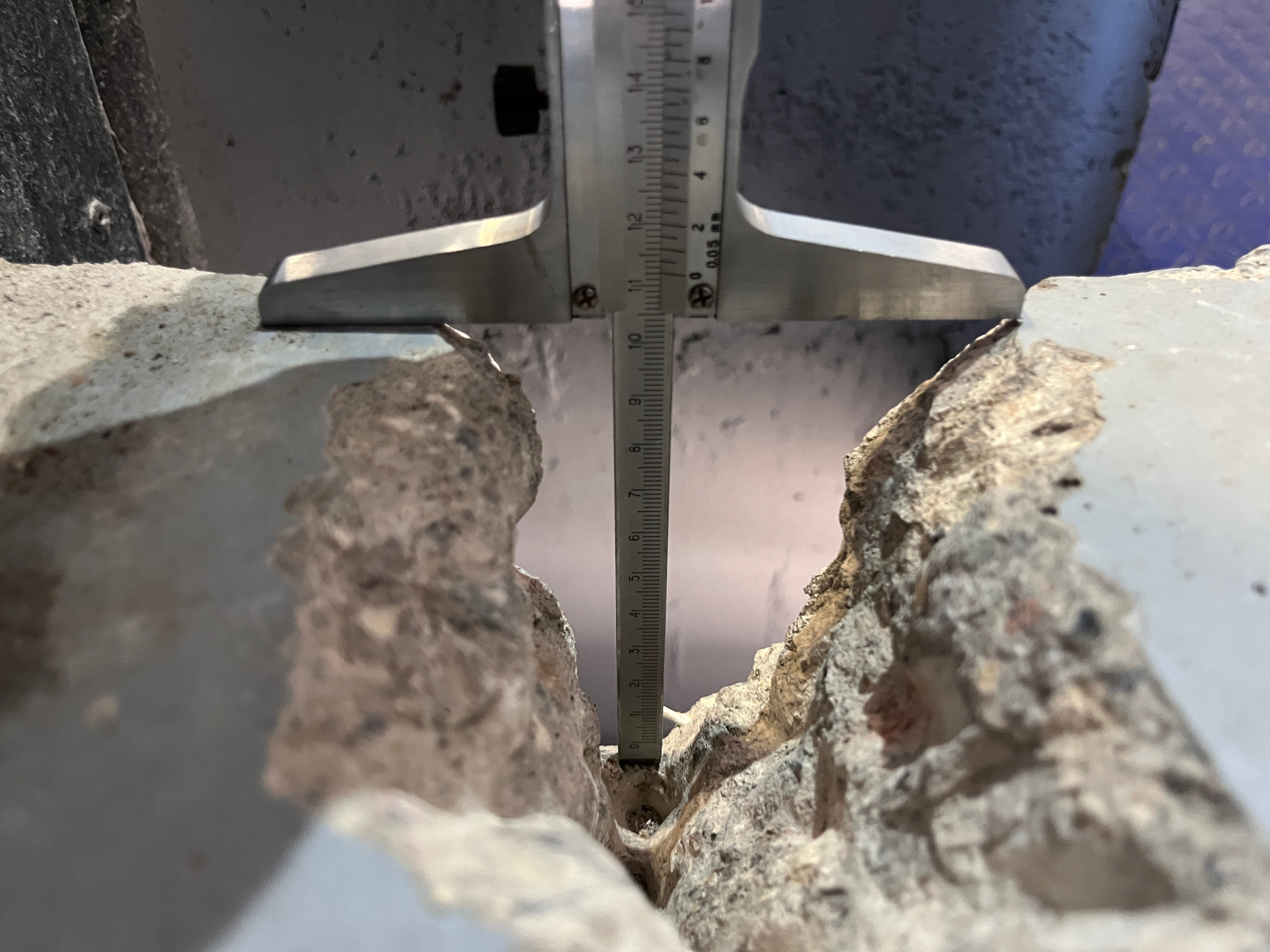

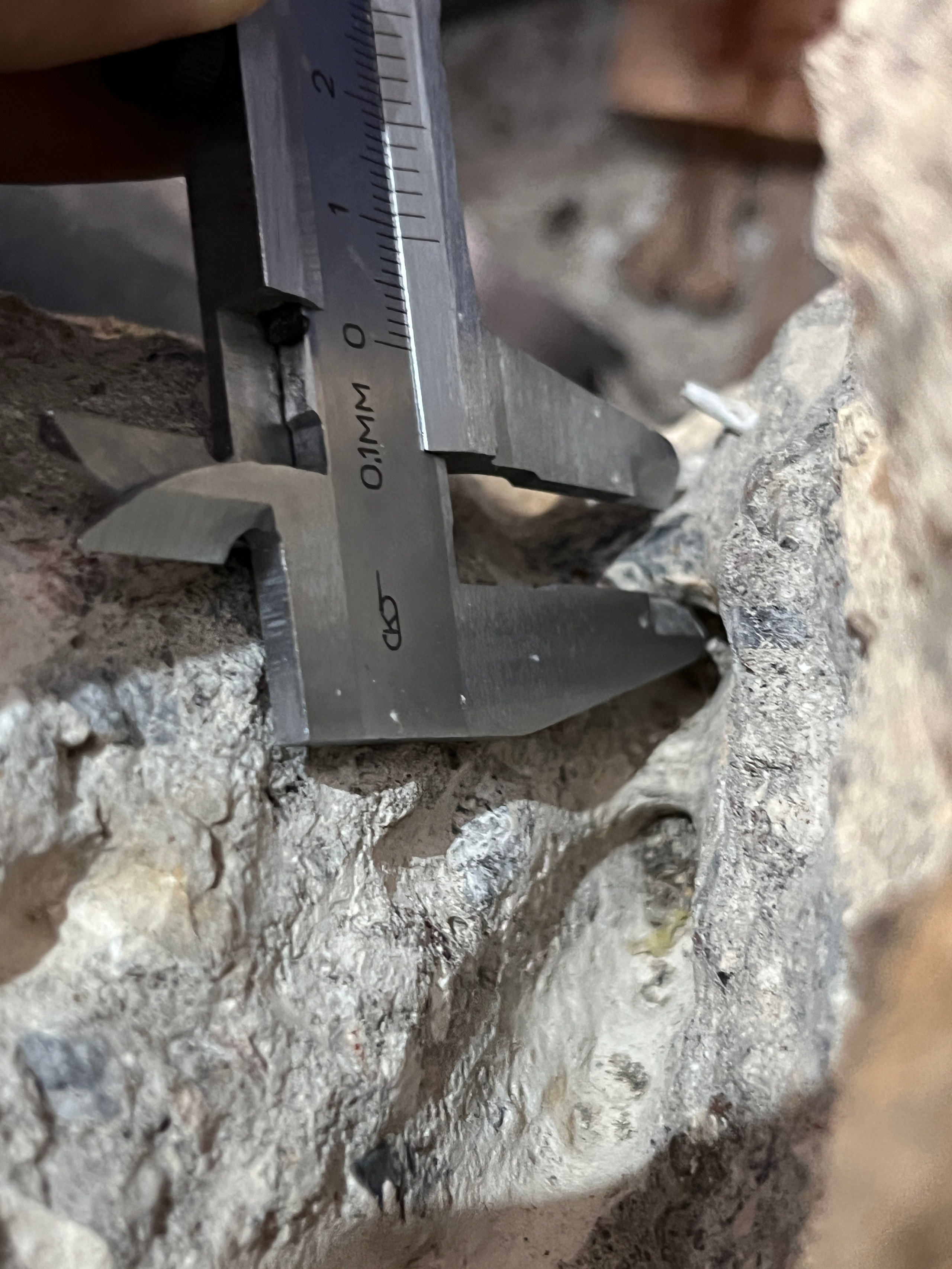

— Выполнение контрольных вскрытий отдельных характерных участков конструкций с определением фактических параметров армирования монолитных железобетонных конструкций прямыми измерениями с обратной заделкой.
— Анализ томограмм и радарограмм, определение отдельных фактических параметров армирования (шаг, толщину защитного слоя, длину анкеровки) деталей Ск-21, Ск-48 железобетонных конструкций цокольных панелей.
— Подготовка схем армирования цокольных панелей с фактическим расположением деталей Ск-21, Ск- 48.
— Установление и анализ причин появления дефектов.
— Оформление заключения по результатам технического обследования цокольных панелей на бумажном носителе и в электронном виде.

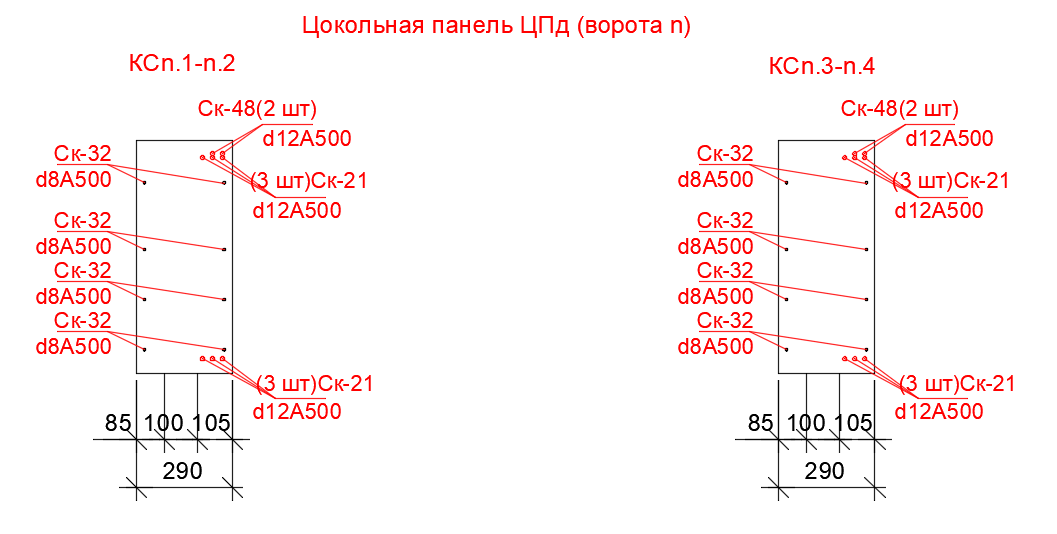

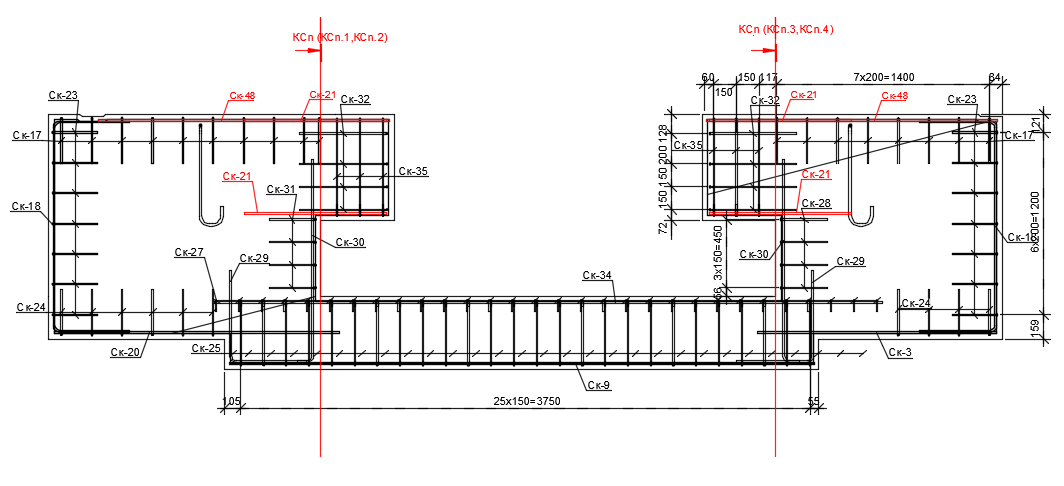

Определение отдельных фактических параметров армирования (шаг, толщину защитного слоя, длину анкеровки) и положения деталей Ск-21, Ск-48 железобетонных конструкций цокольных панелей ультразвуковым эхометодом выполнялось в контрольных сечениях КС1-2 и КС 3-4 в каждой из обследуемых панелей. Схема армирования цокольных панелей ЦПд1. Расположение контрольных сечений КСn.1-n.2, № КСn.3-n.4. представлена ниже.

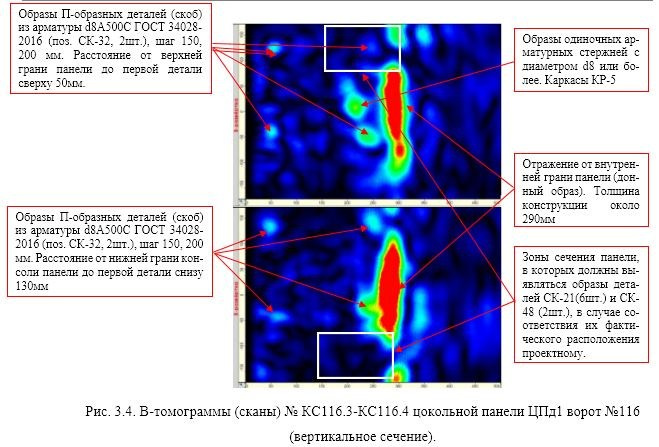

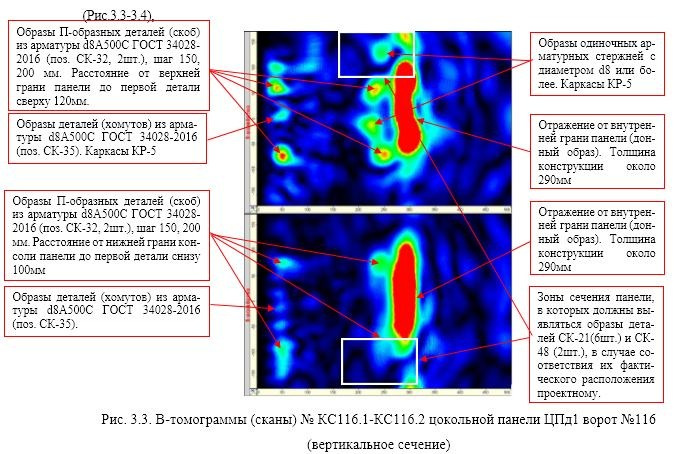

Полученные томограммы (В-сканы) в контрольных сечениях конструкций панелей сравнивались с сечением 4-4 в рабочей документации с выводами о соответствии фактического положения деталей Ск-21, Ск-48 железобетонных конструкций цокольных панелей требованиям проекта с учетом допускаемых отклонений по СП70.13330.2012.
В верхней и нижней частях контрольных сечений белыми рамками выделены зоны, где должны выявляться образы деталей Ск-21, Ск-48, в случае их расположения в соответствии с сечением 4-4 рабочей документации.
На представленных томограммах, в верхней и нижней частях сечения в выделенных зонах, не выявляются образы деталей Ск-21, Ск-48, в соответствии с их расположением по сечению 4-4 рабочей документации, что указывает на несоответствие требованиям проекта.
В результате визуального и инструментального обследования железобетонных конструкций цокольных панелей выявлены: дефекты и повреждения, влияющие на несущую способность и долговечность конструкций:
— Отсутствие арматурных деталей (поз. СК-21 (6шт.), СК-48 (2шт.)) в рабочих сечениях консольных частей цокольных панелей;

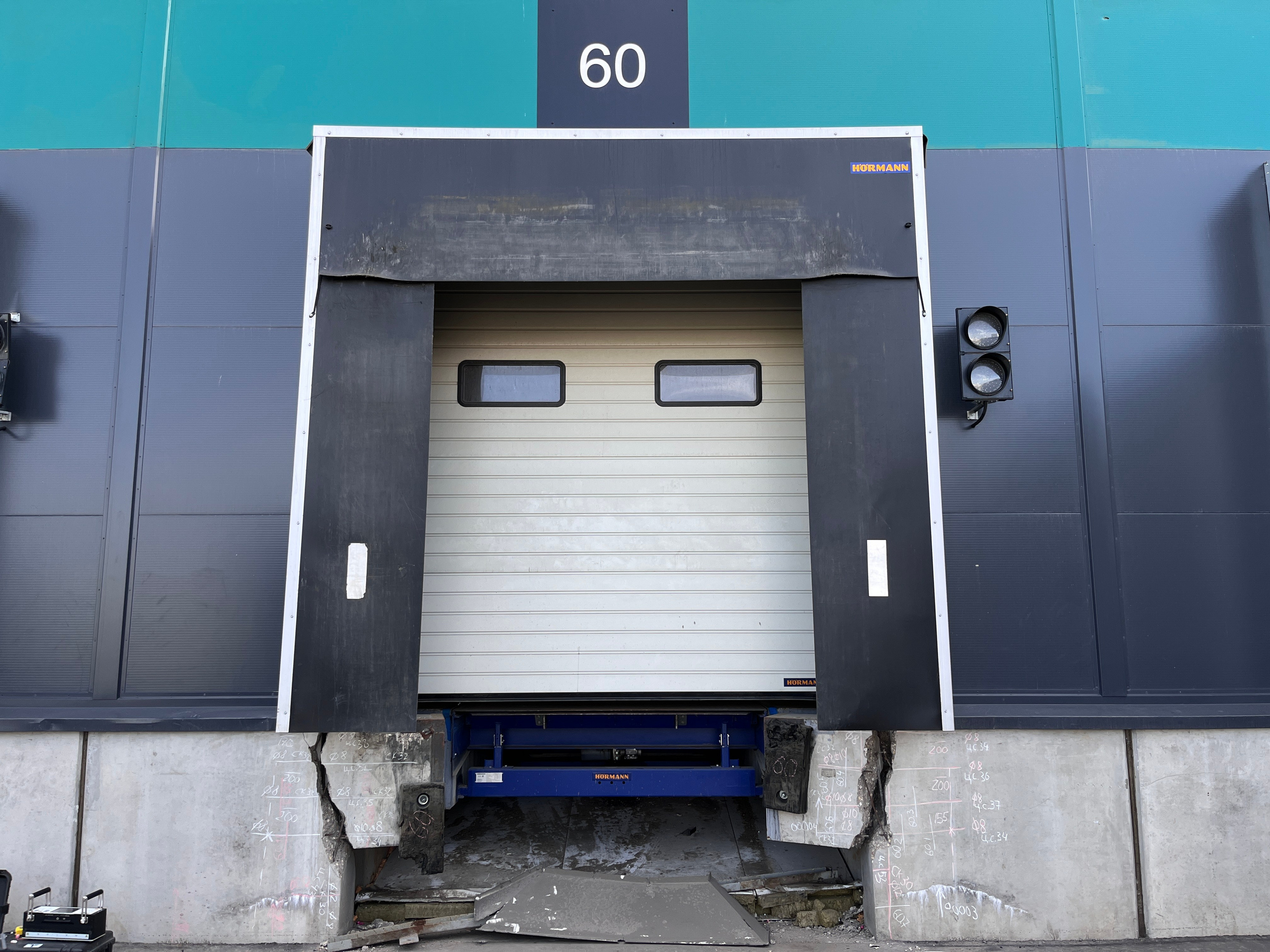

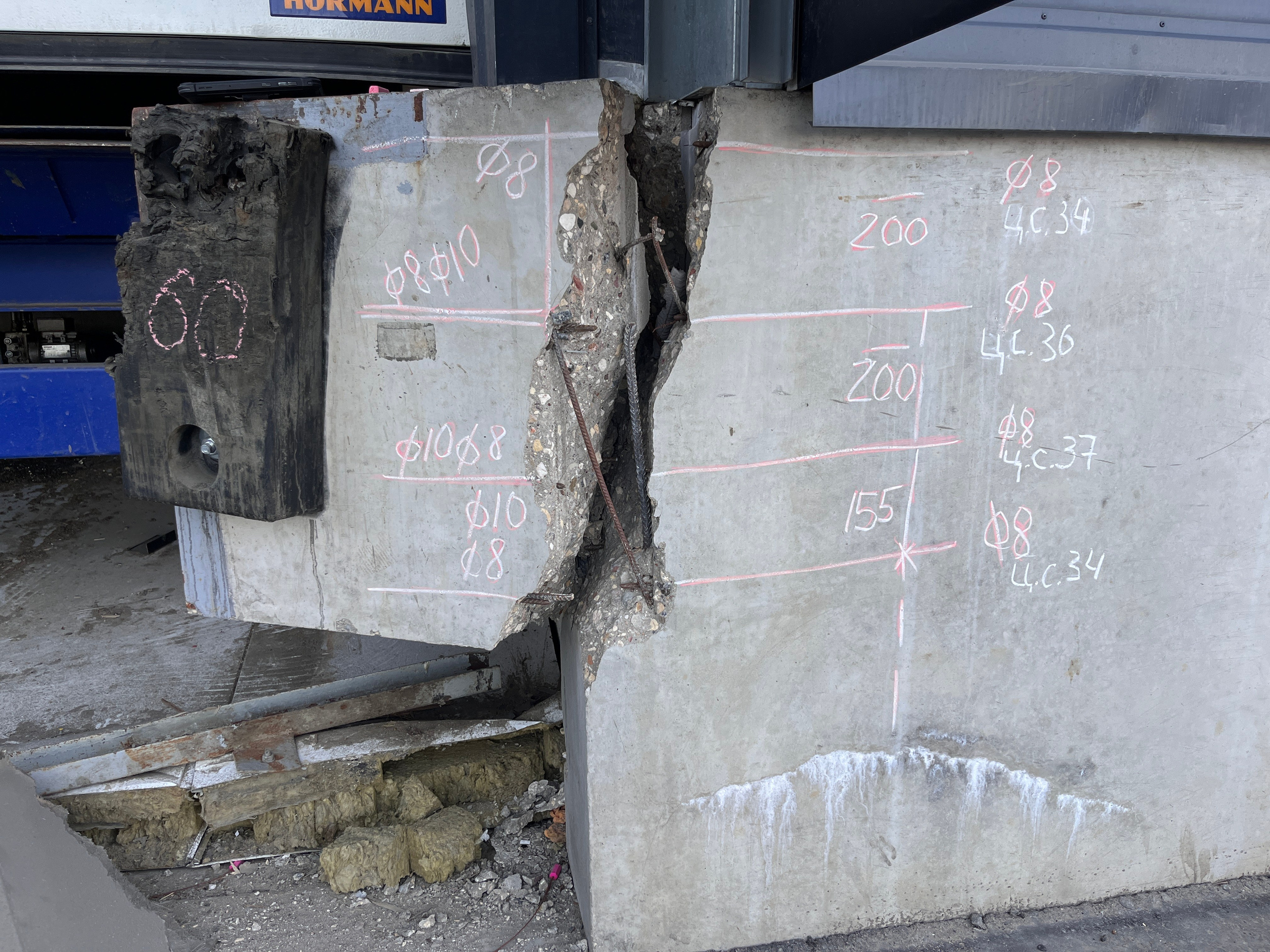

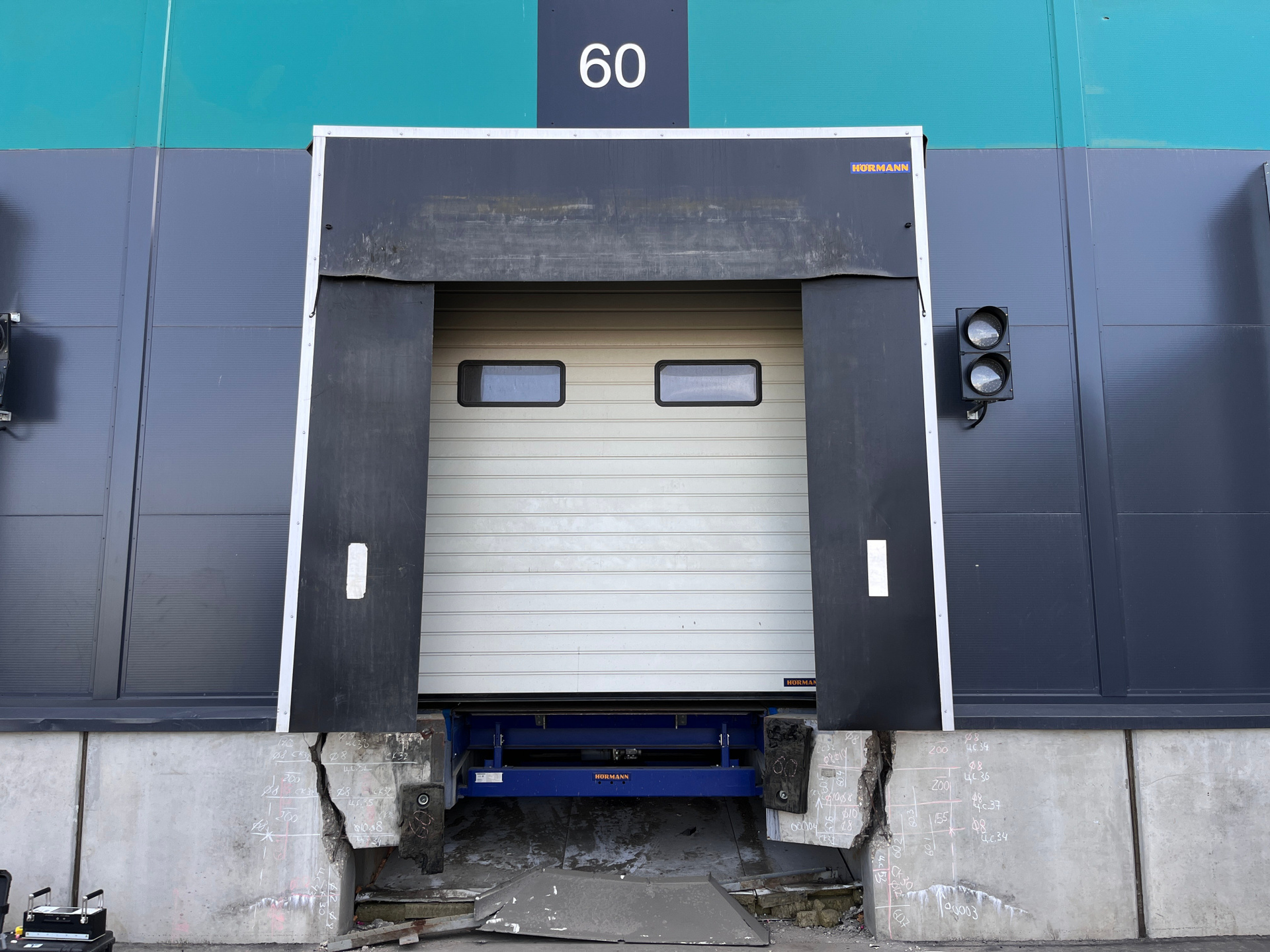

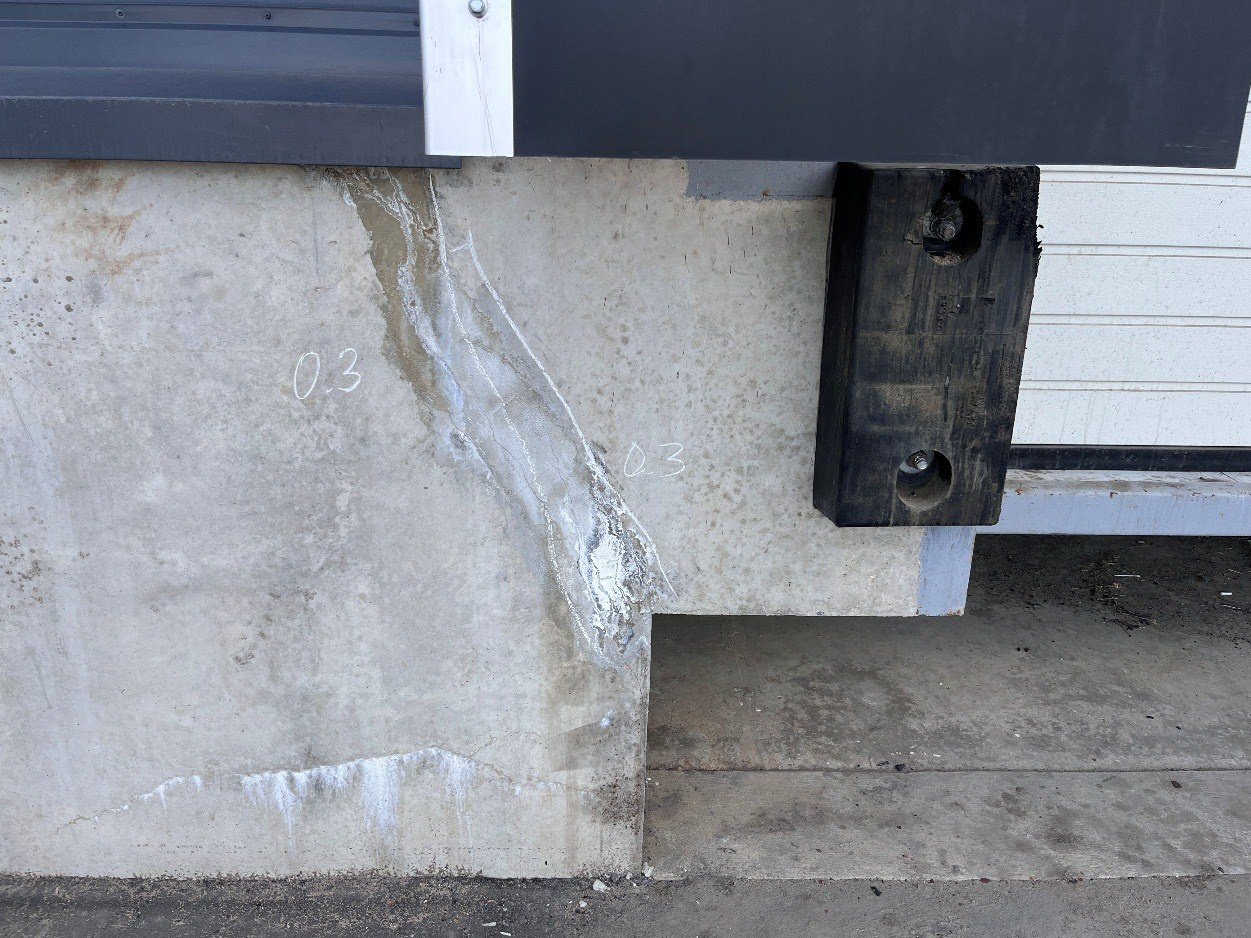

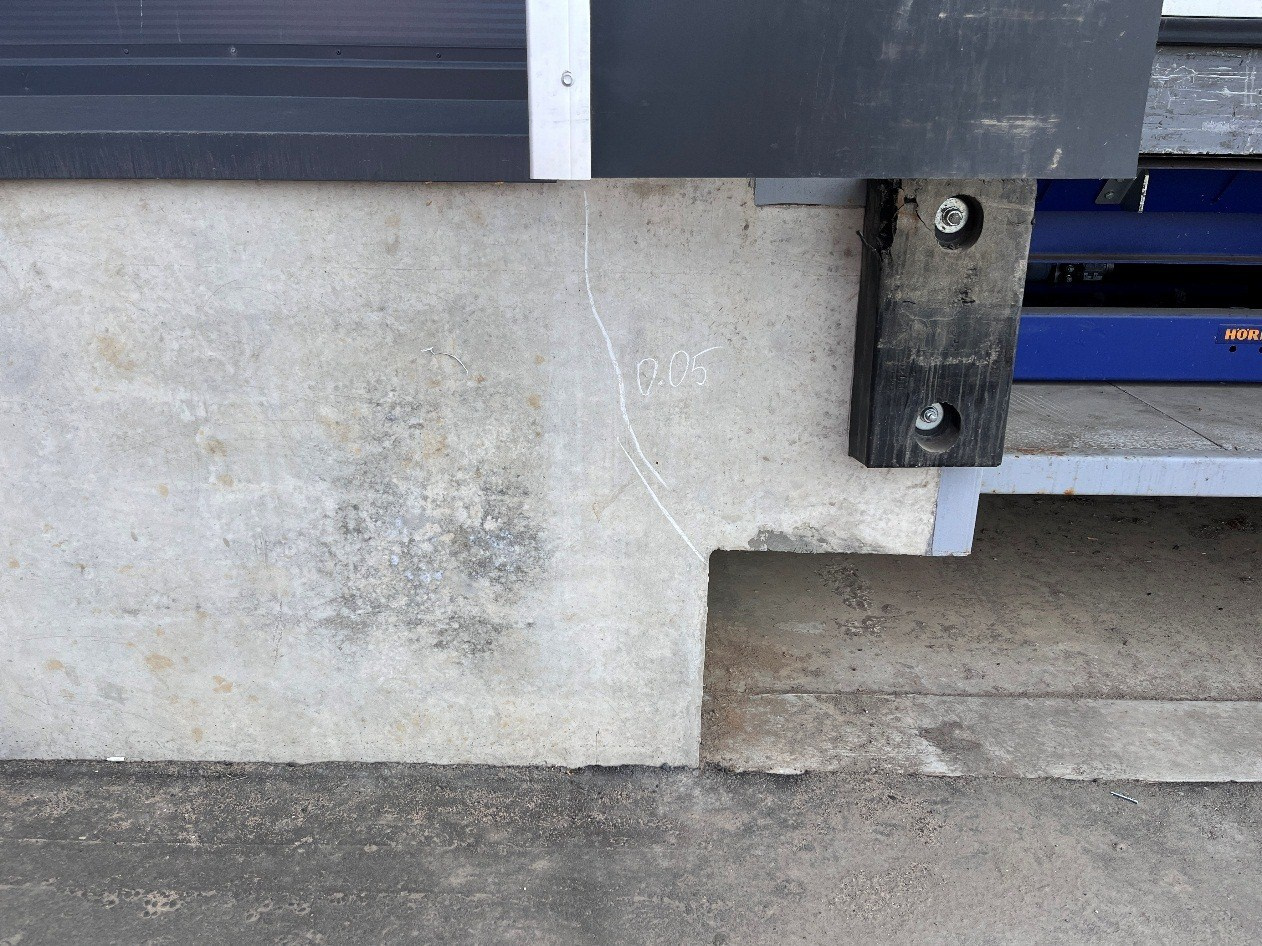

— Сквозные трещины (изломы) с шириной раскрытия до 0,05-30,0 мм, в консольных частях панелей при действии эксплуатационных нагрузок от навала большегрузных грузовых автомобилей при отсутствии арматурных деталей (поз. СК-21, СК-48) в рабочем сечении;

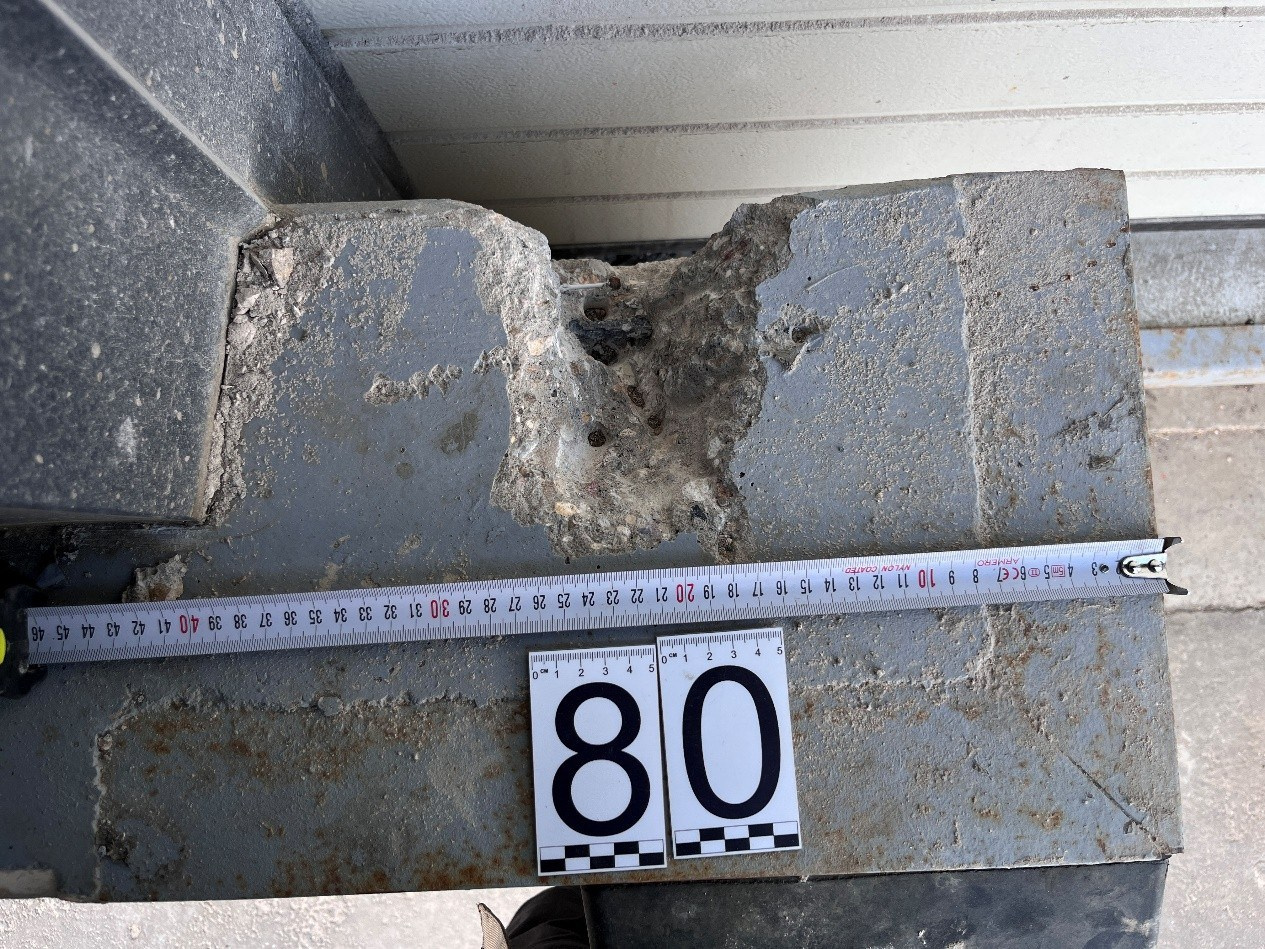

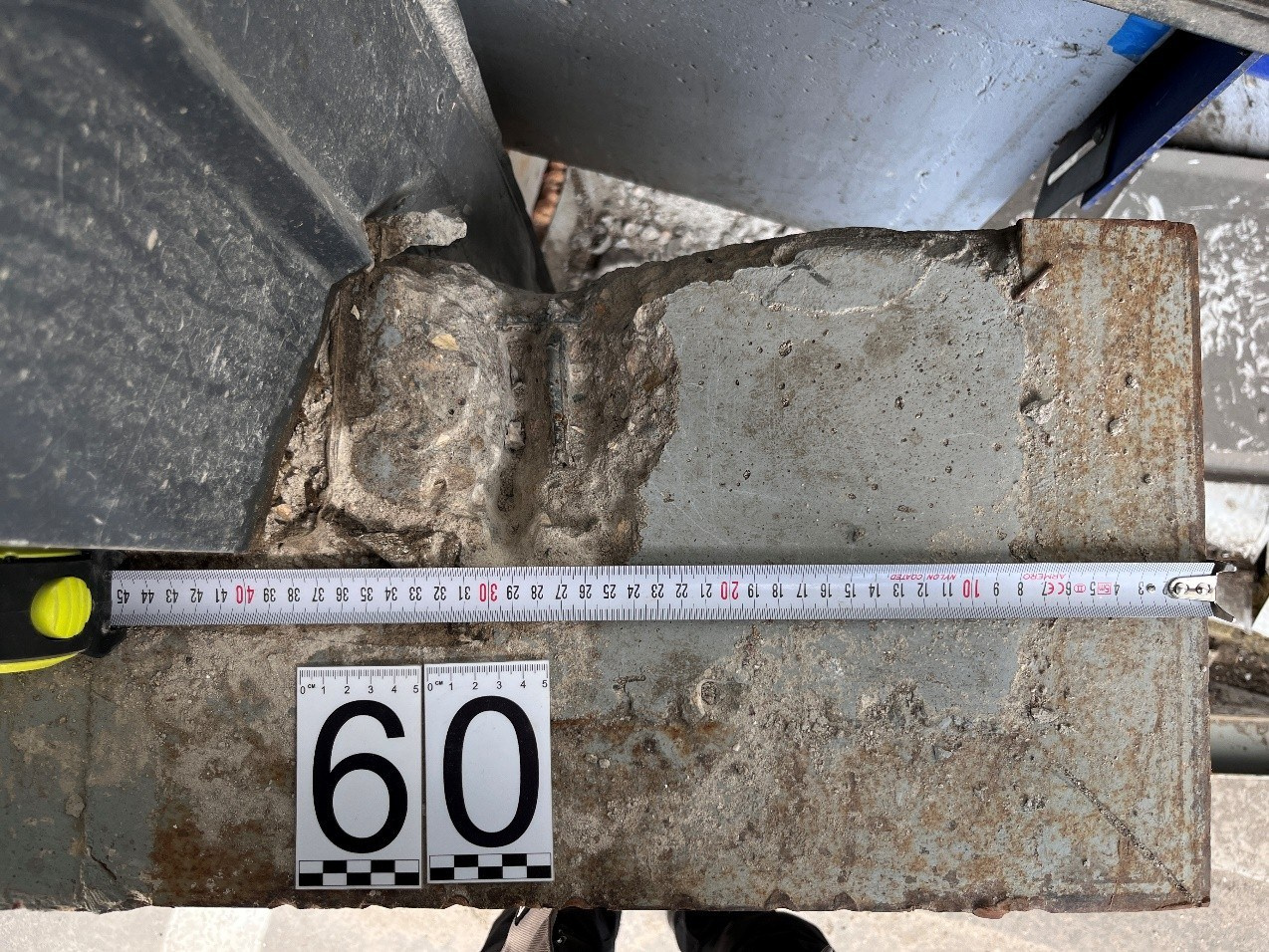

— Разрушение рабочих сечений, изломы с полной потерей несущей способности, в консольных частях отдельных цокольных панелей.
Дефекты и повреждения, не влияющие и долговечность на несущую способность и долговечность конструкций:
— Трещины с шириной раскрытия до 0,1 мм, длиной 0,5-0,7 м с признаками выщелачивания в лицевом слое панели при температурно-влажностной усадке изделия при изготовлении.
