Выполнено техническое обследование строительных конструкций и поверочные расчеты для определения несущей способности фундаментной плиты здания склада
Целью работы являлись: выводы о возможности использования конструкций фундаментной плиты для размещения стеллажной системы в соответствии с схемой размещения стеллажной системы и величиной предполагаемых нагрузок.
Для достижения цели был выполнен комплекс работ:
— ознакомление с объектом обследования, его объемно-планировочными и конструктивными решениями;
— сбор и анализ проектно-технической, исполнительной и изыскательской документации;
— сплошное визуальное обследование фундаментной плиты здания склада с выявлением дефектов и повреждений по внешним признакам с необходимыми измерениями, их фотосъемкой и составлением ведомости дефектов;
— инструментальное определение параметров дефектов и повреждений, наличие трещин и ширина их раскрытия, обнажение и коррозия арматуры и пр.);
— определение фактических параметров армирования и прочности бетона фундаментной плиты здания склада;
Прочностные и деформационные характеристики грунтов основания принимались согласно Отчетку об инженерно-геологических изысканий (ИГИ).
Поверочный расчет фундаментной плиты выполнялся с учетом, определенных в результате технического обследования фактических физико-механических характеристик материалов конструкций и выявленных дефектов и повреждений с анализом полученных результатов и выводами о возможности использования конструкций фундаментной плиты для размещения стеллажной системы в соответствии с схемой размещения стеллажной системы.

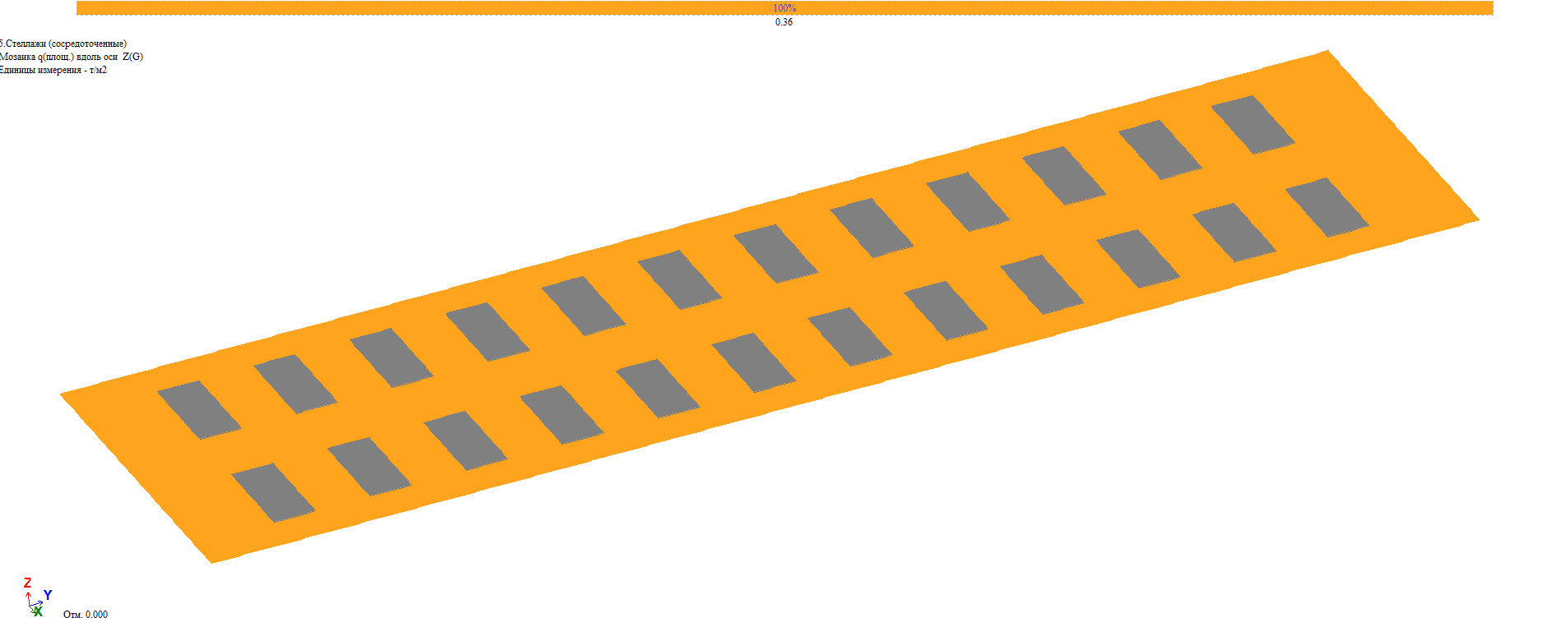

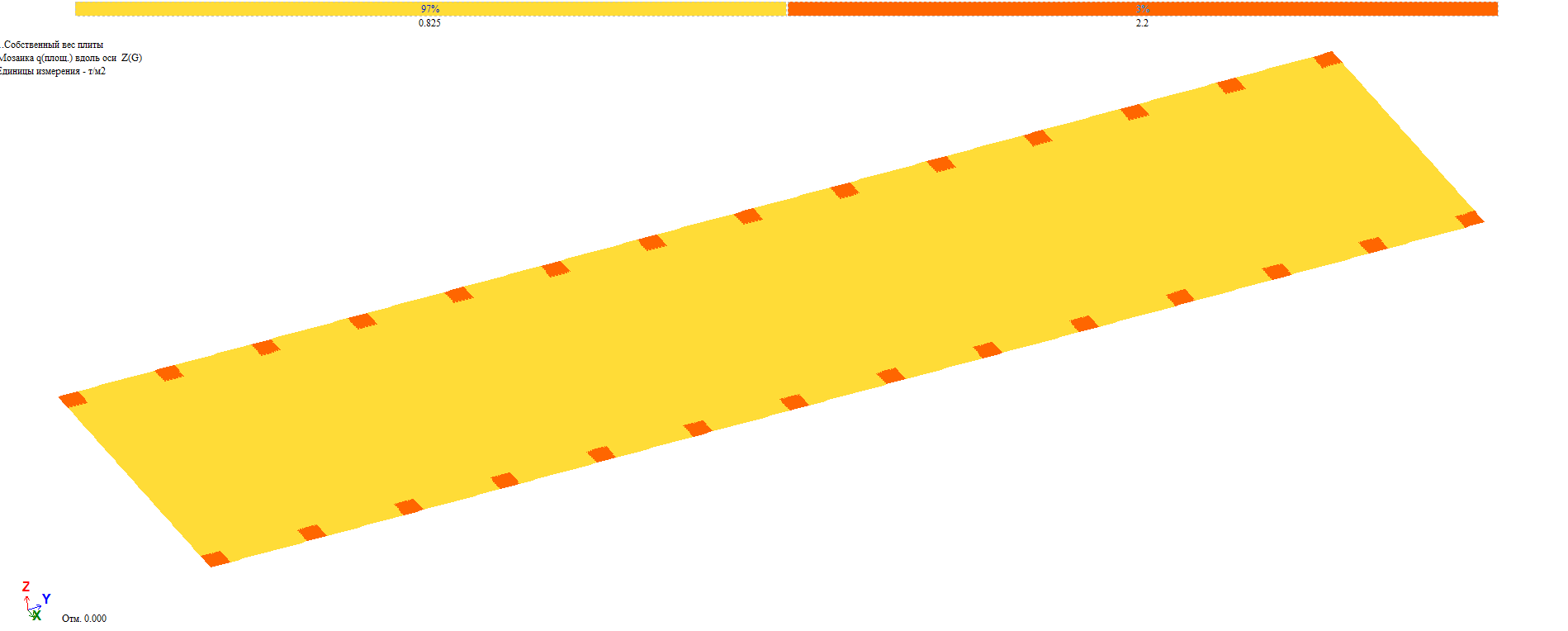

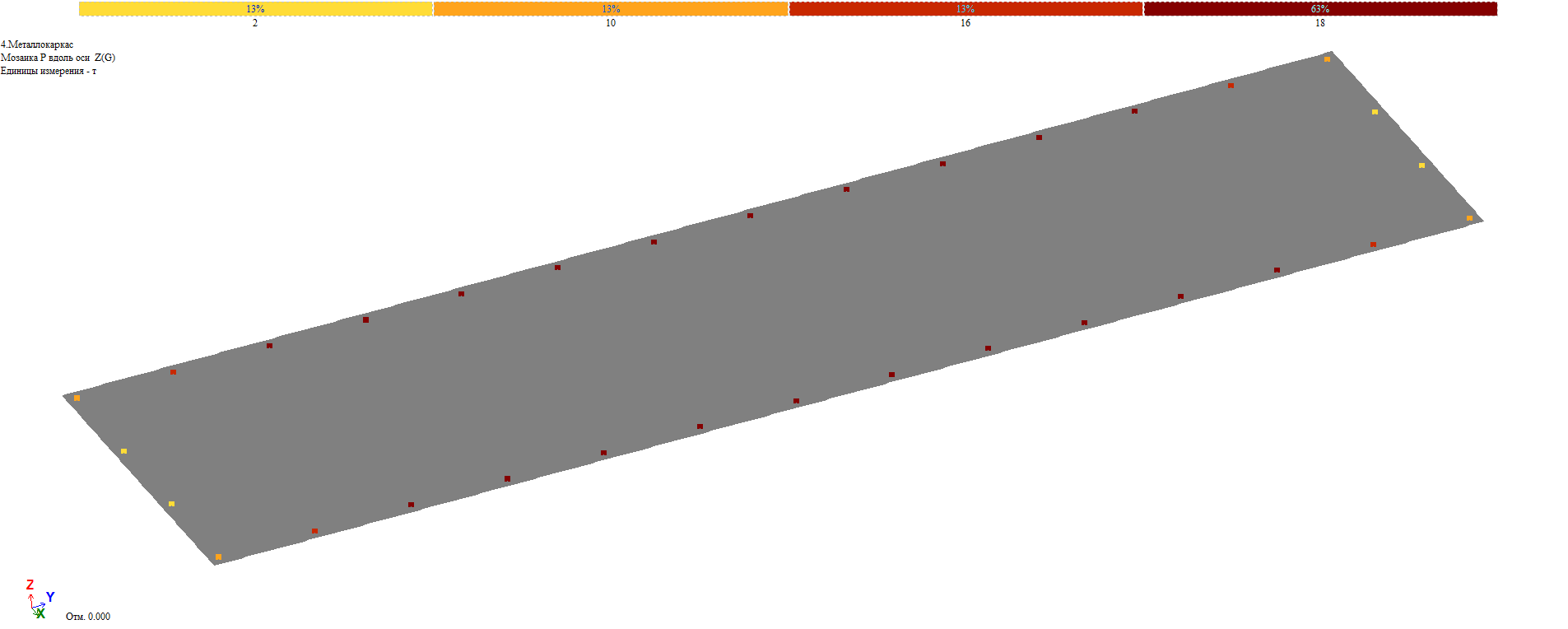

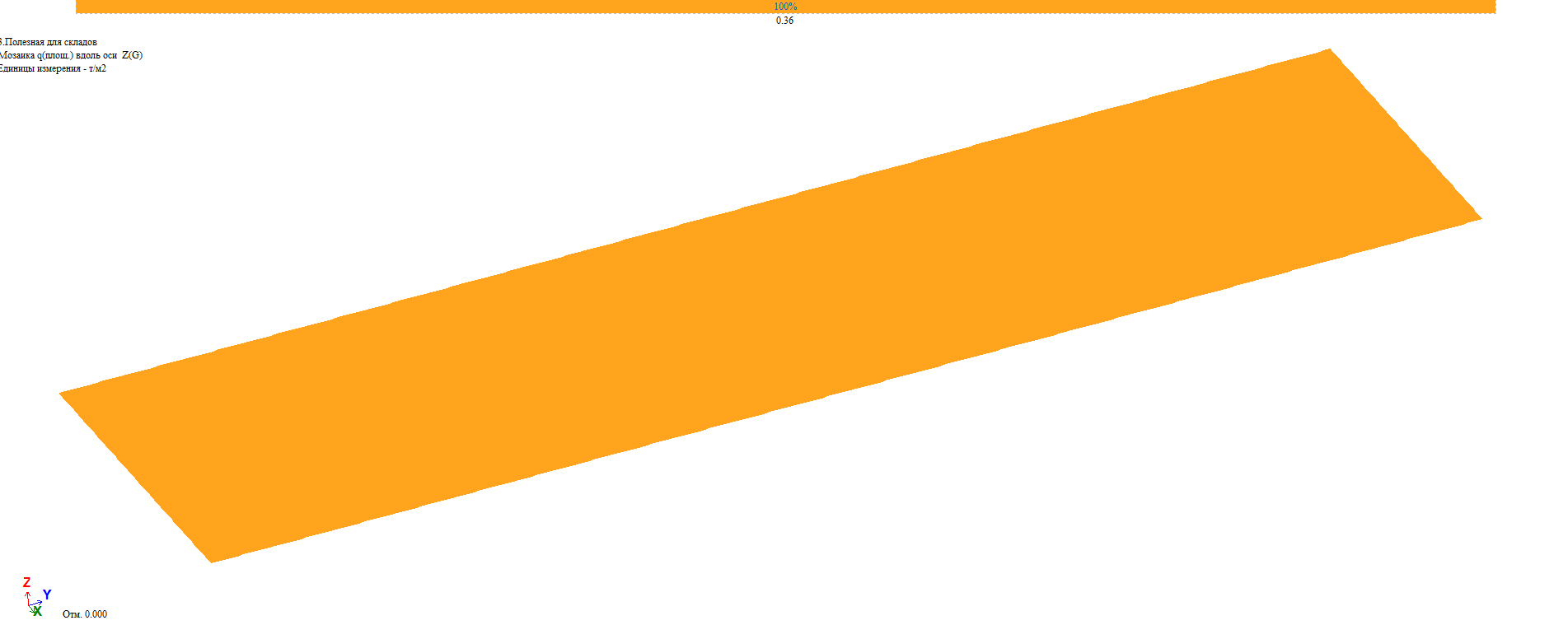

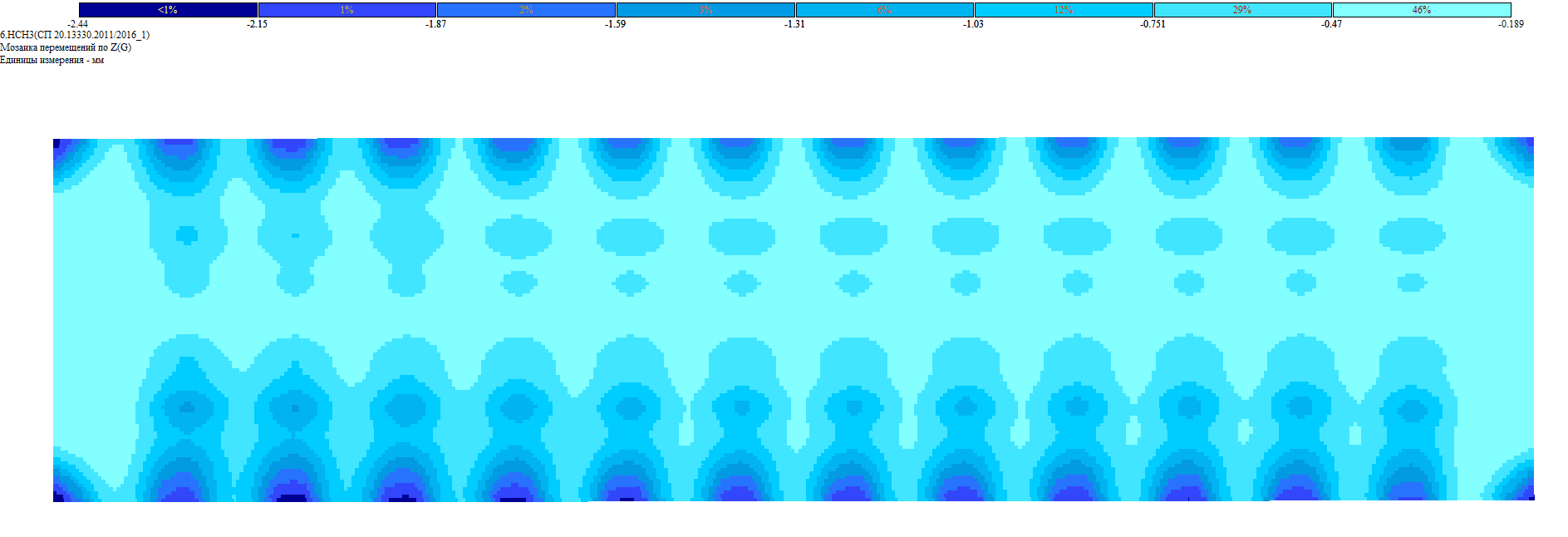

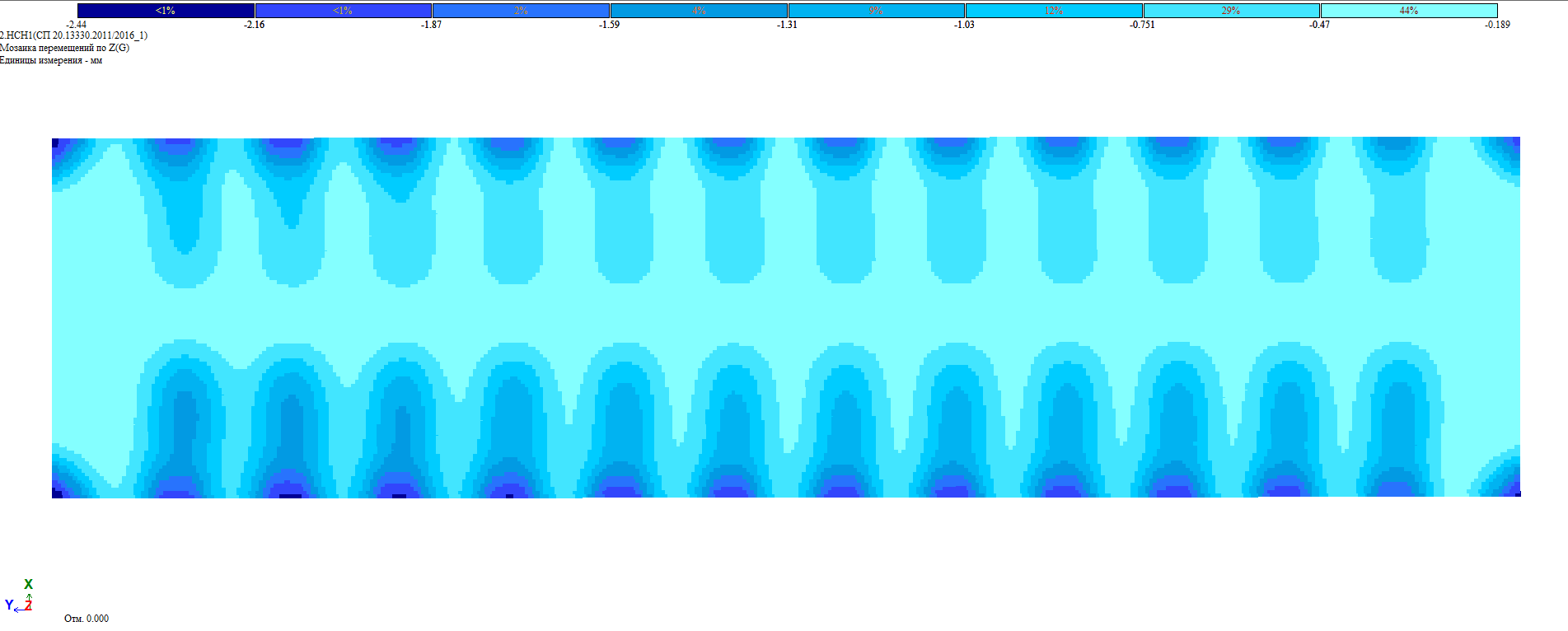

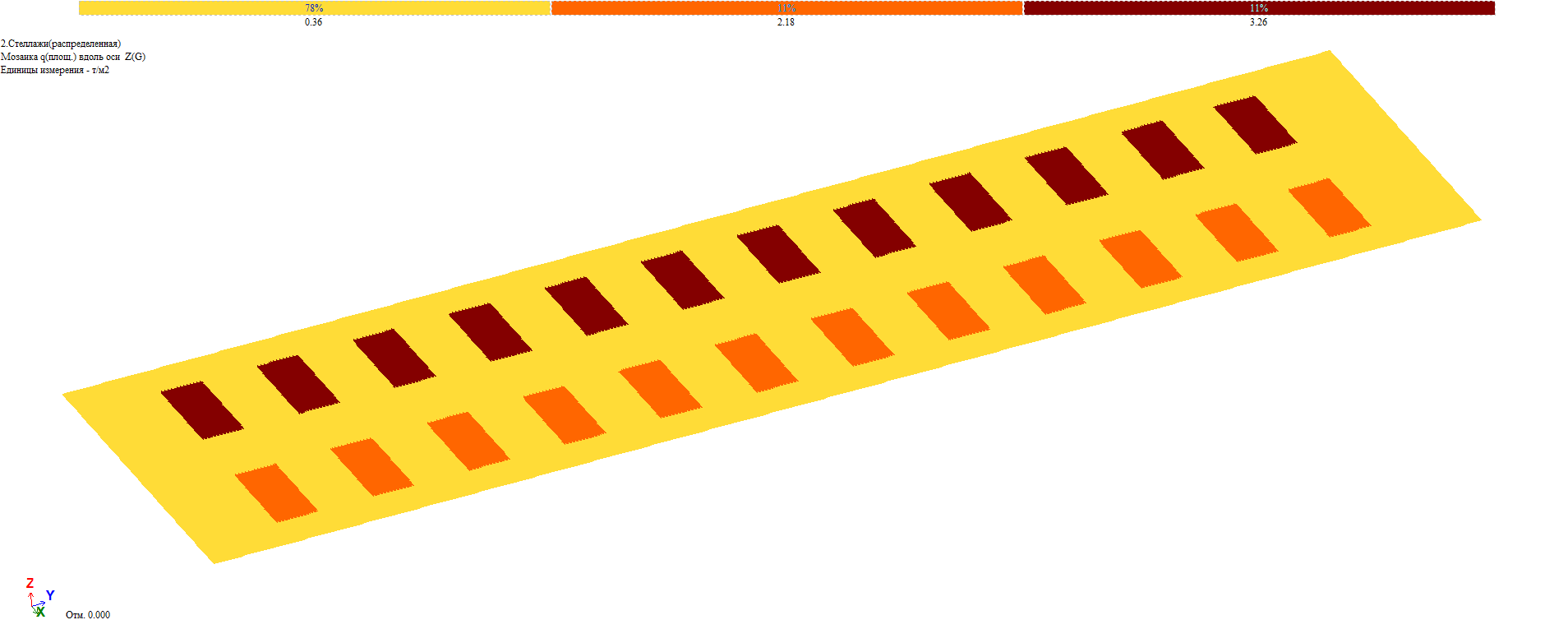

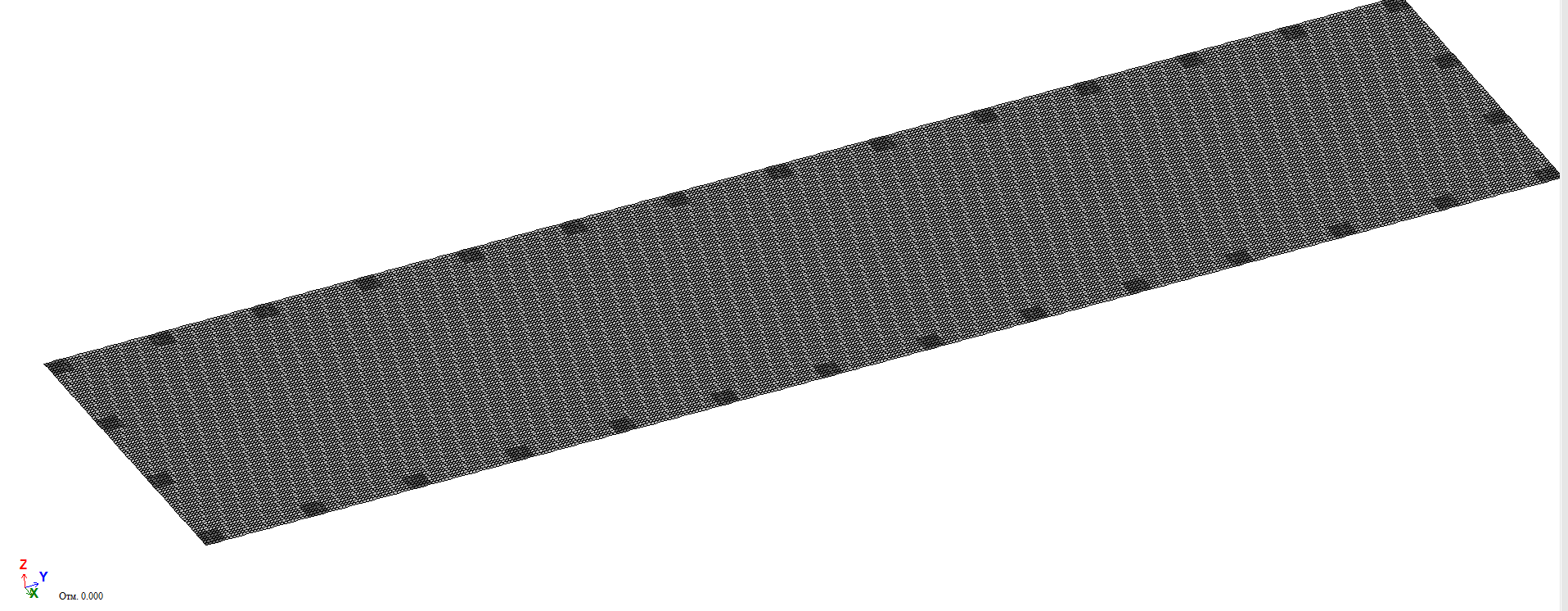

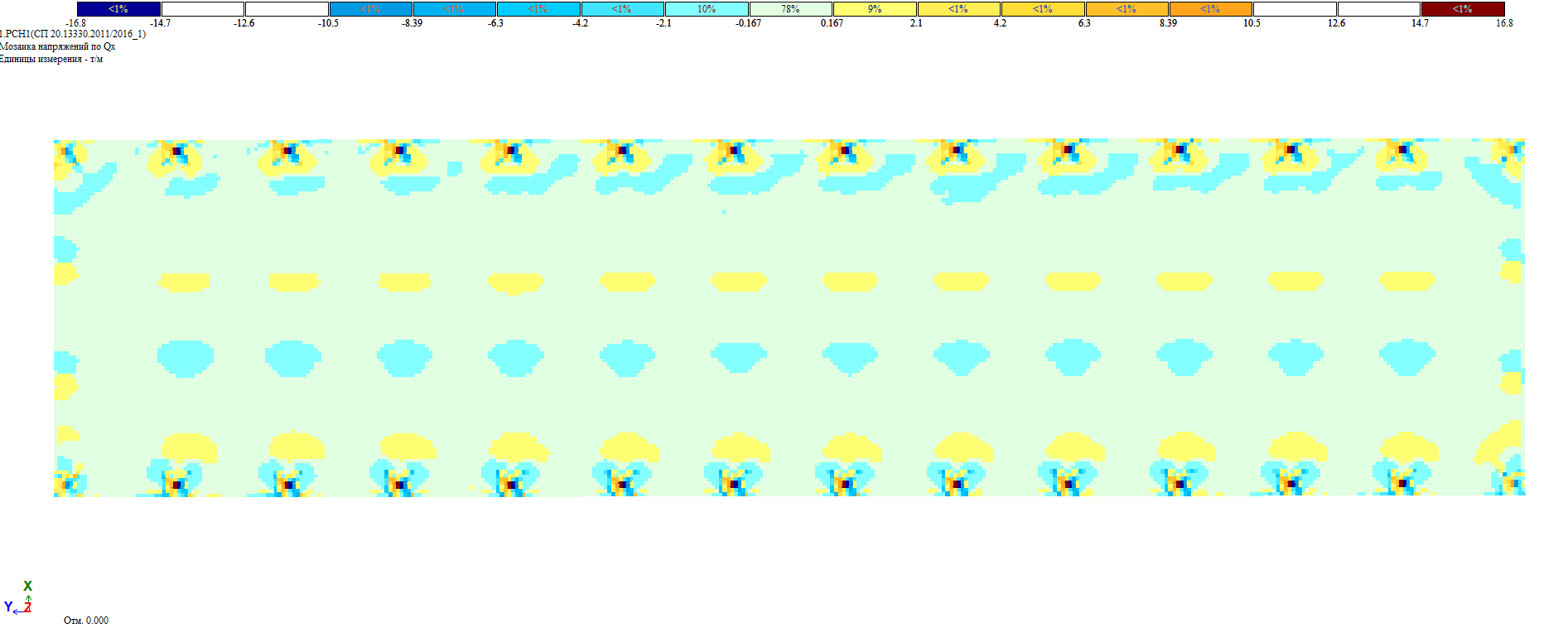

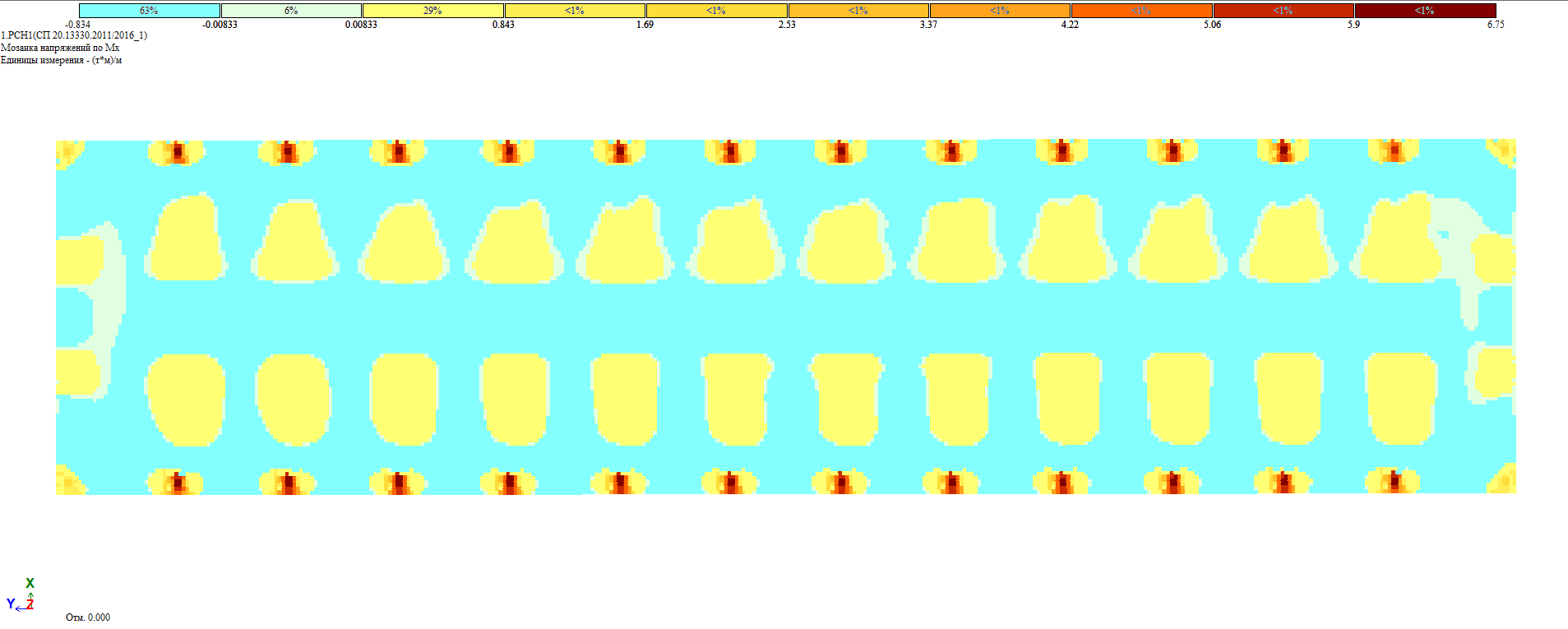

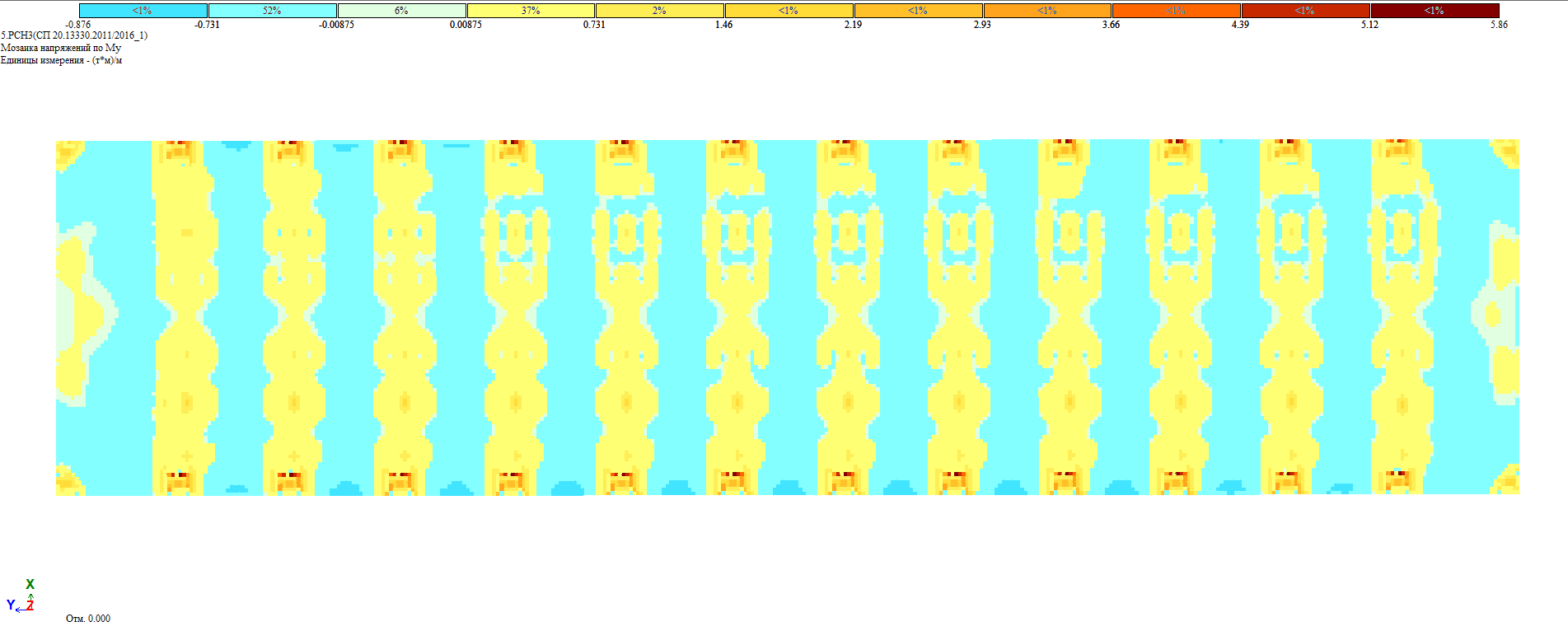

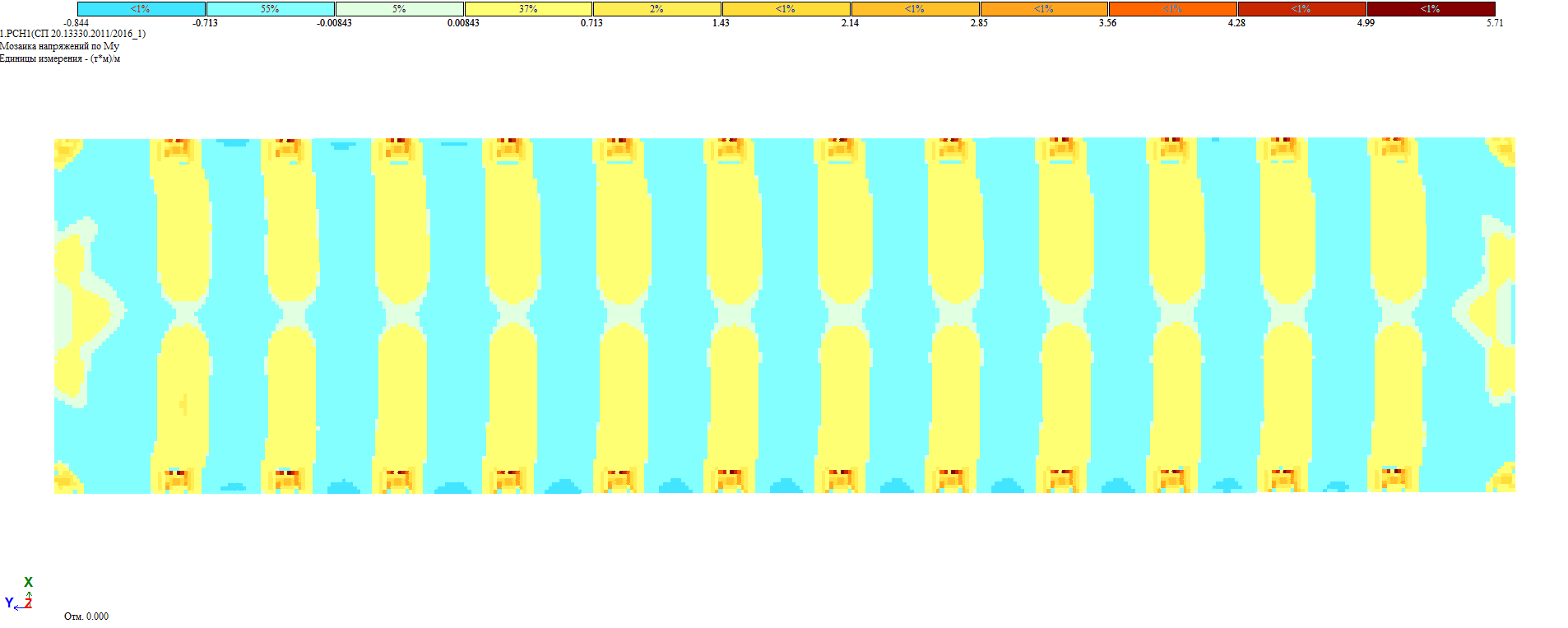

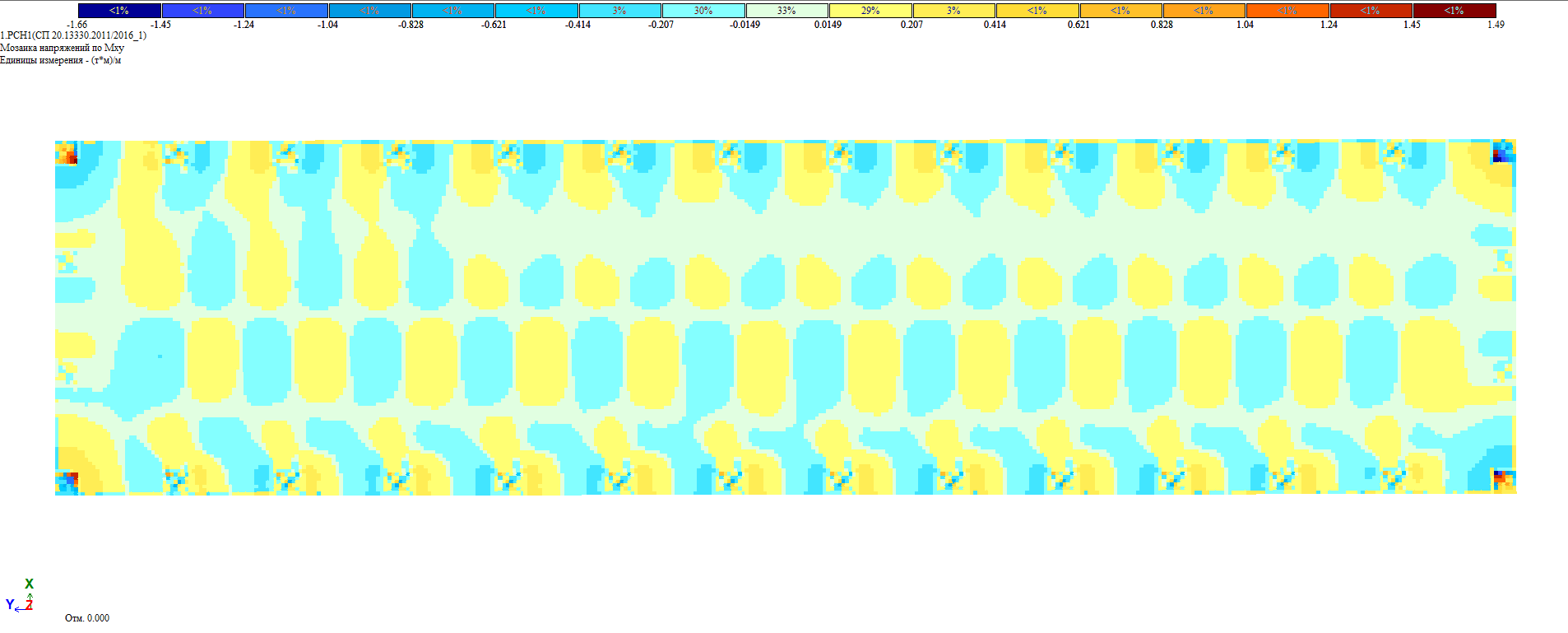

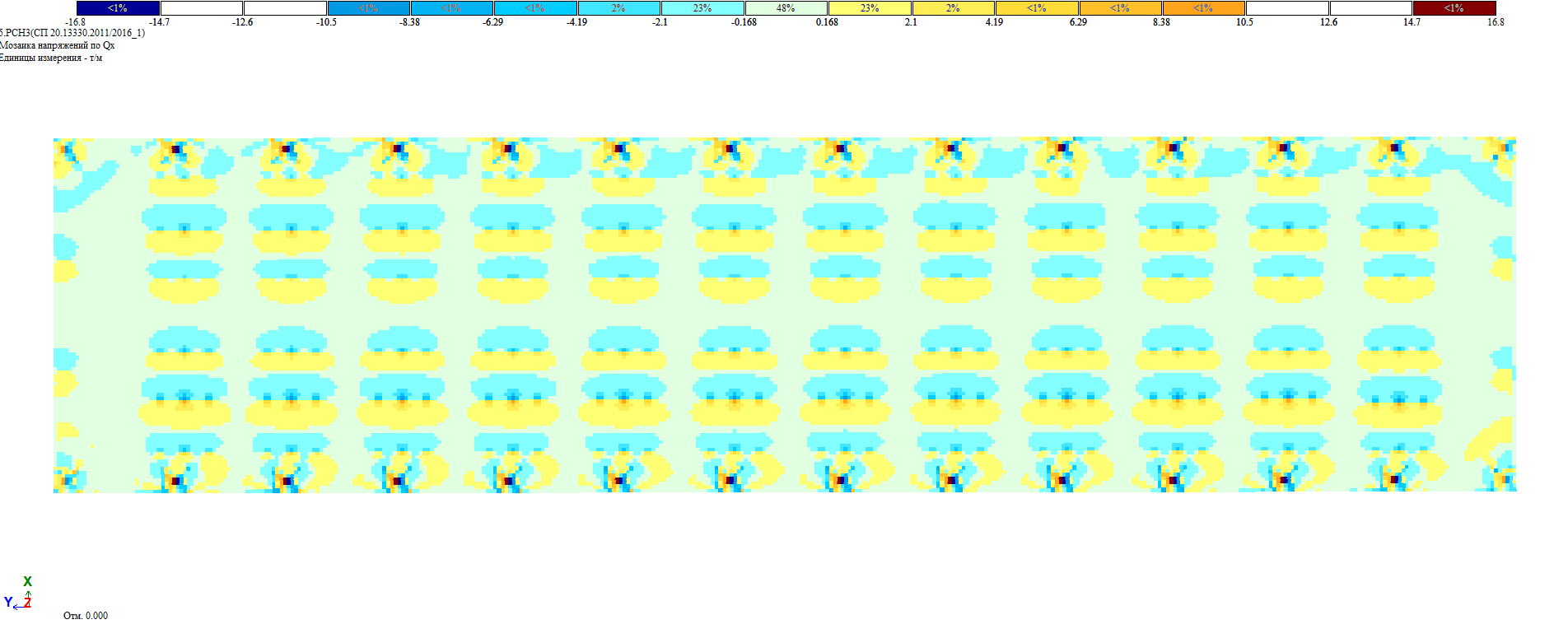

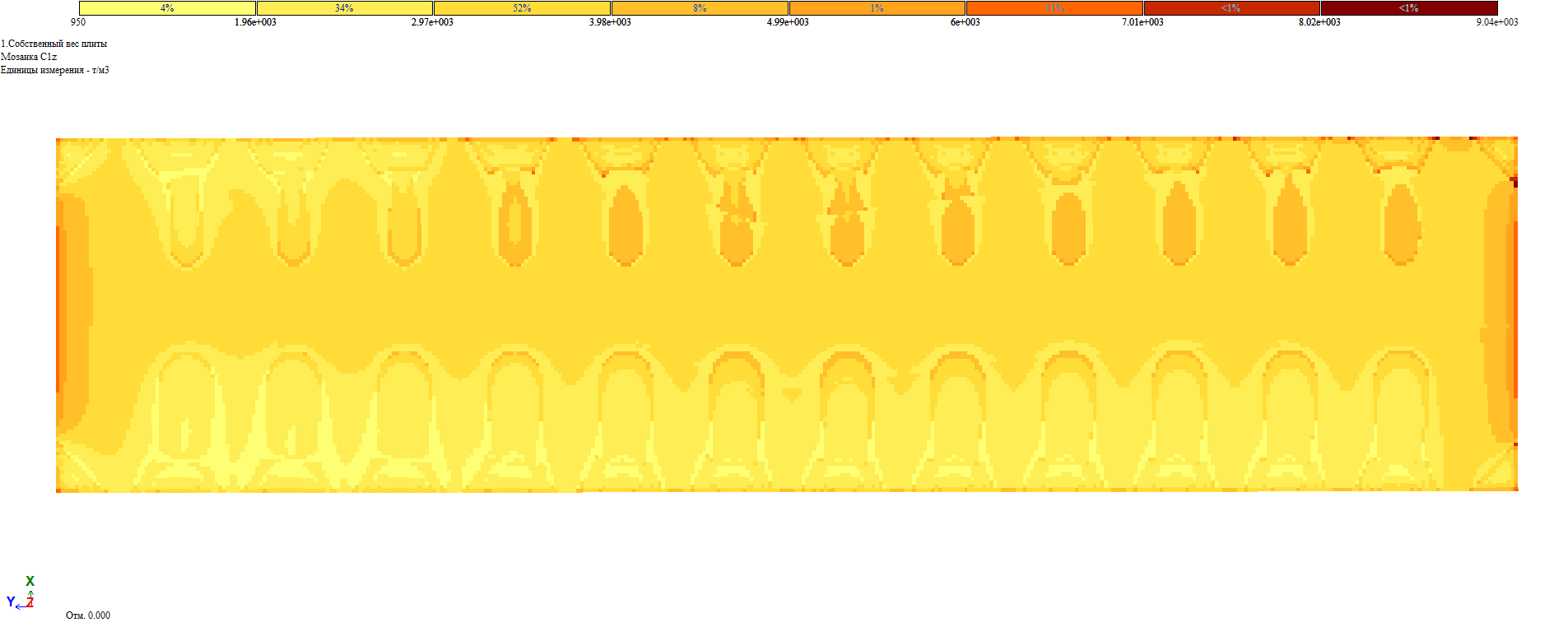

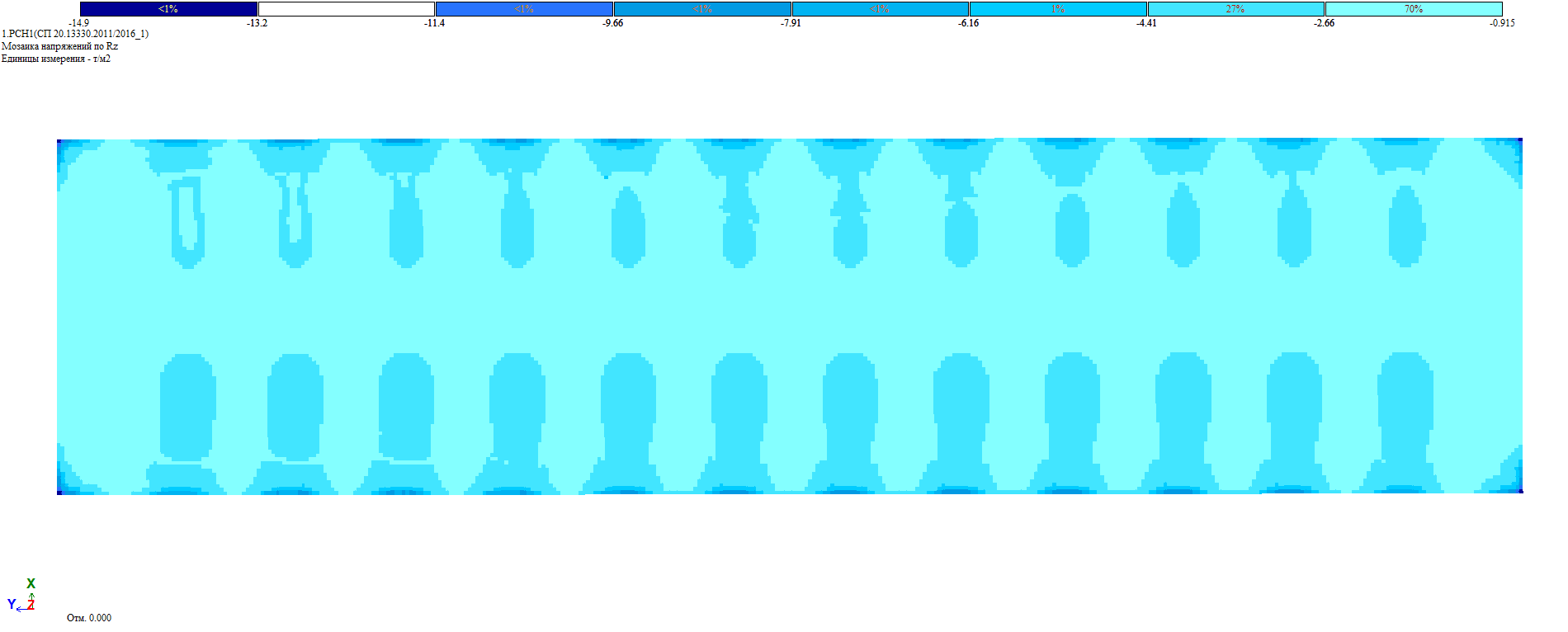

Расчет конструкций монолитной железобетонной фундаментной плиты выполнен методом конечных элементов с использованием программного комплекса Лира САПР. Проверка наиболее нагруженных участков фундаментной плиты на действие возникающих усилий, расчет на продавливание производились при помощи ПК SCAD Office.

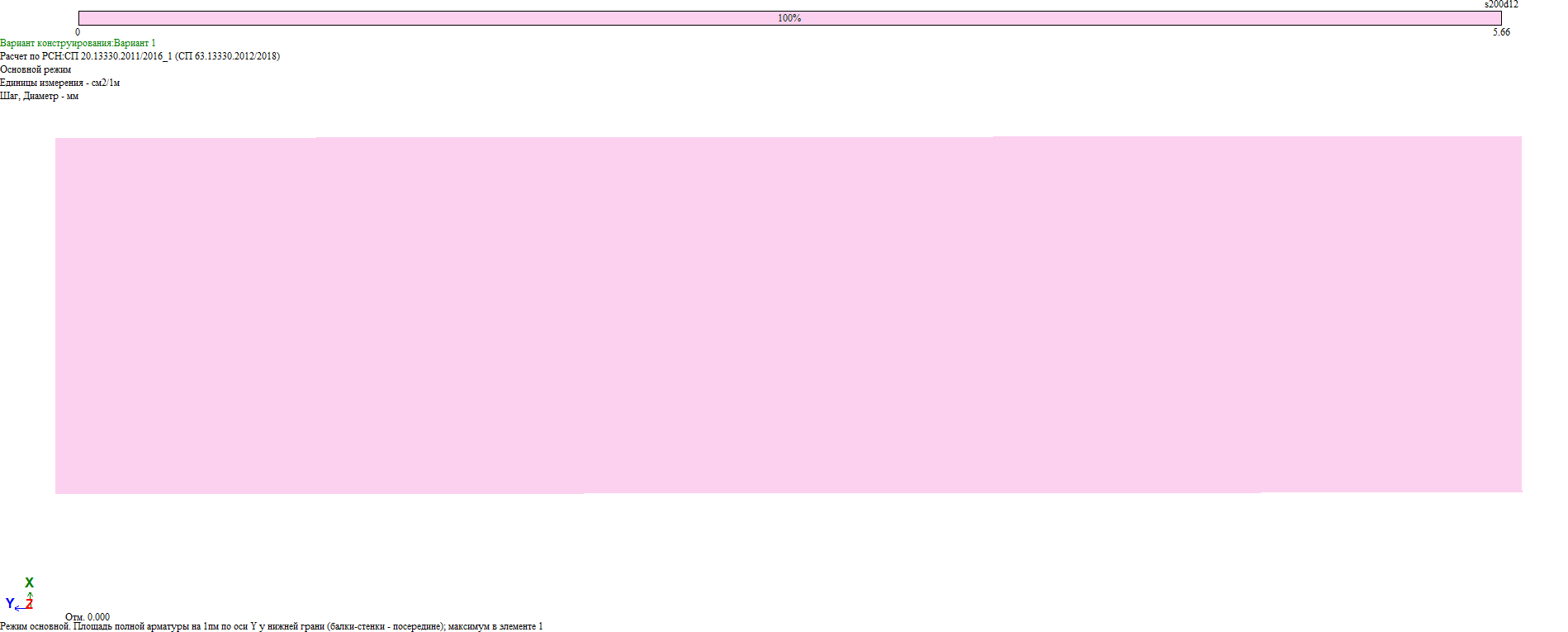

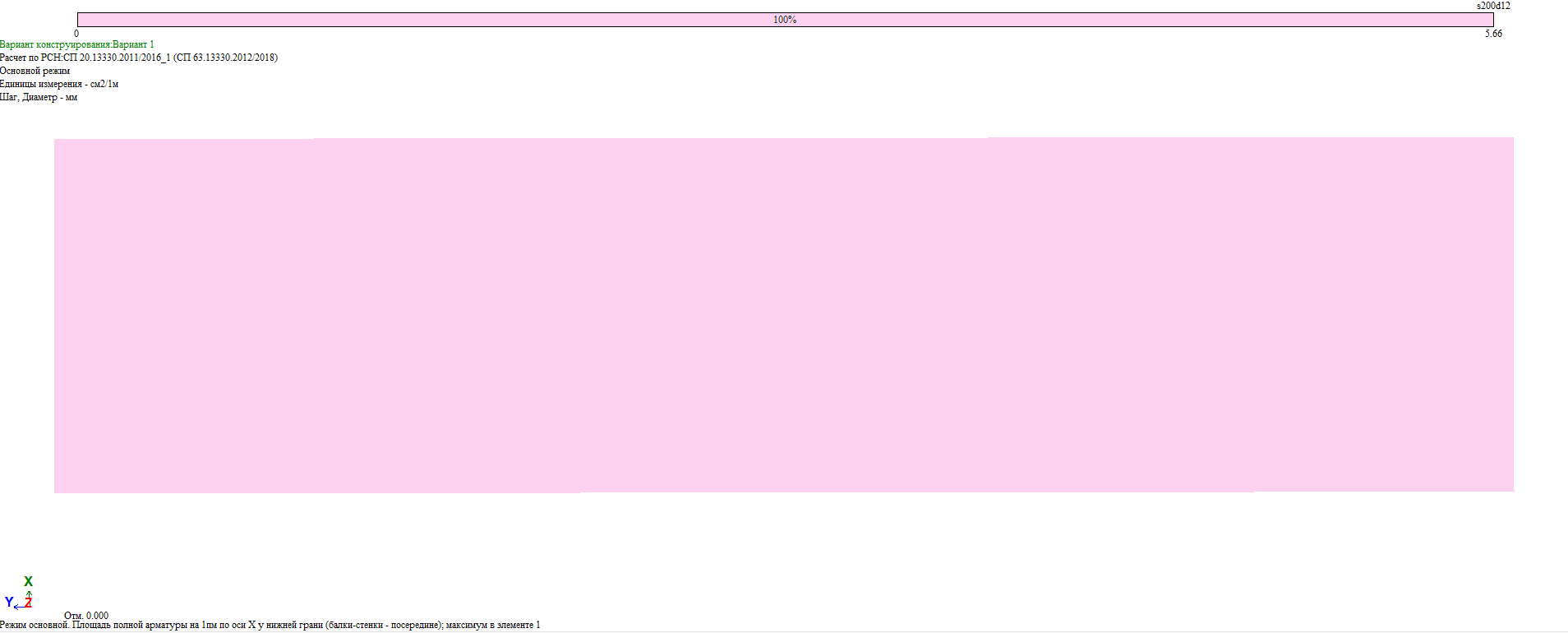

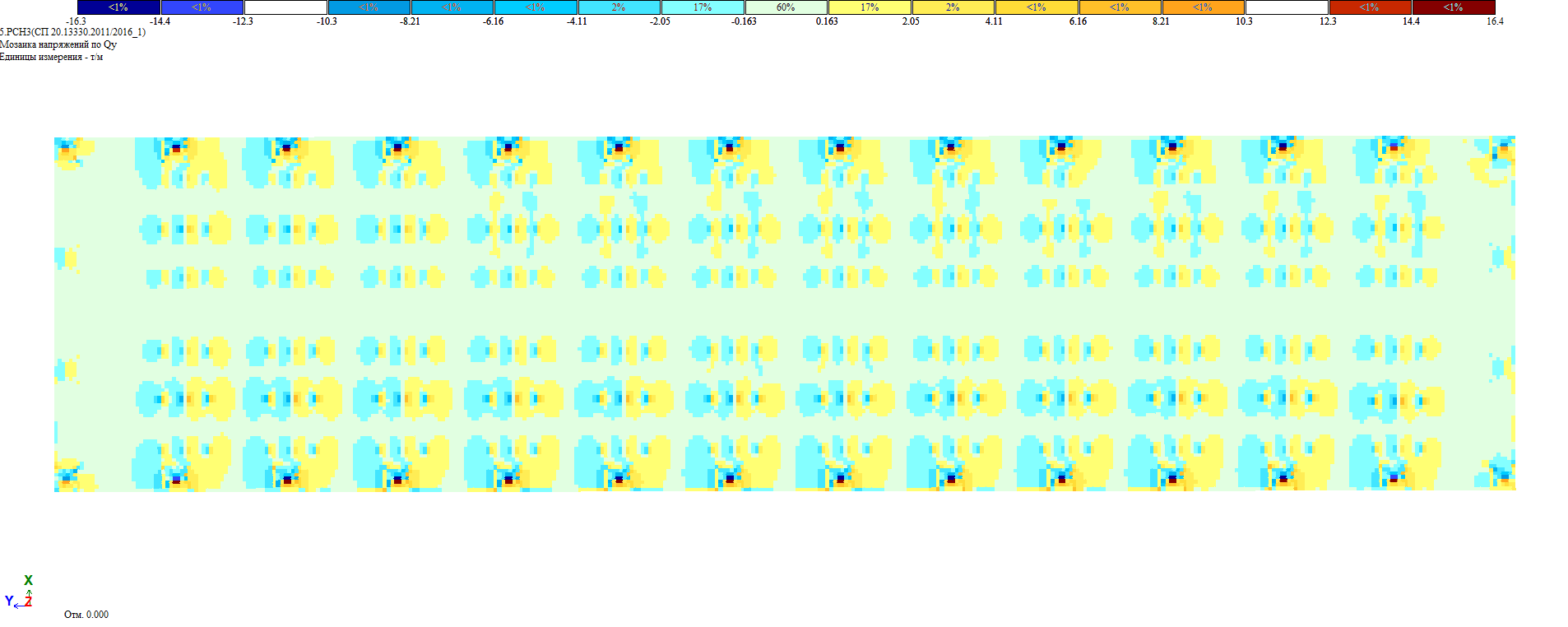

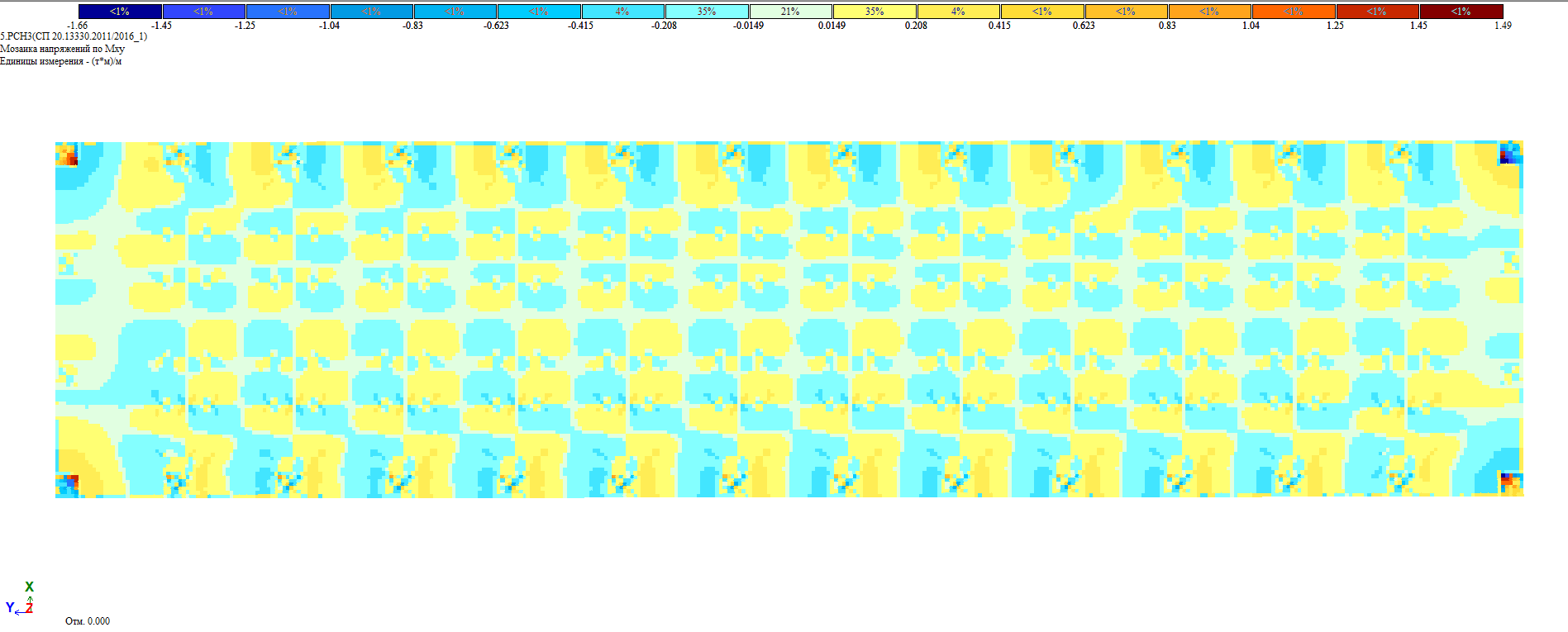

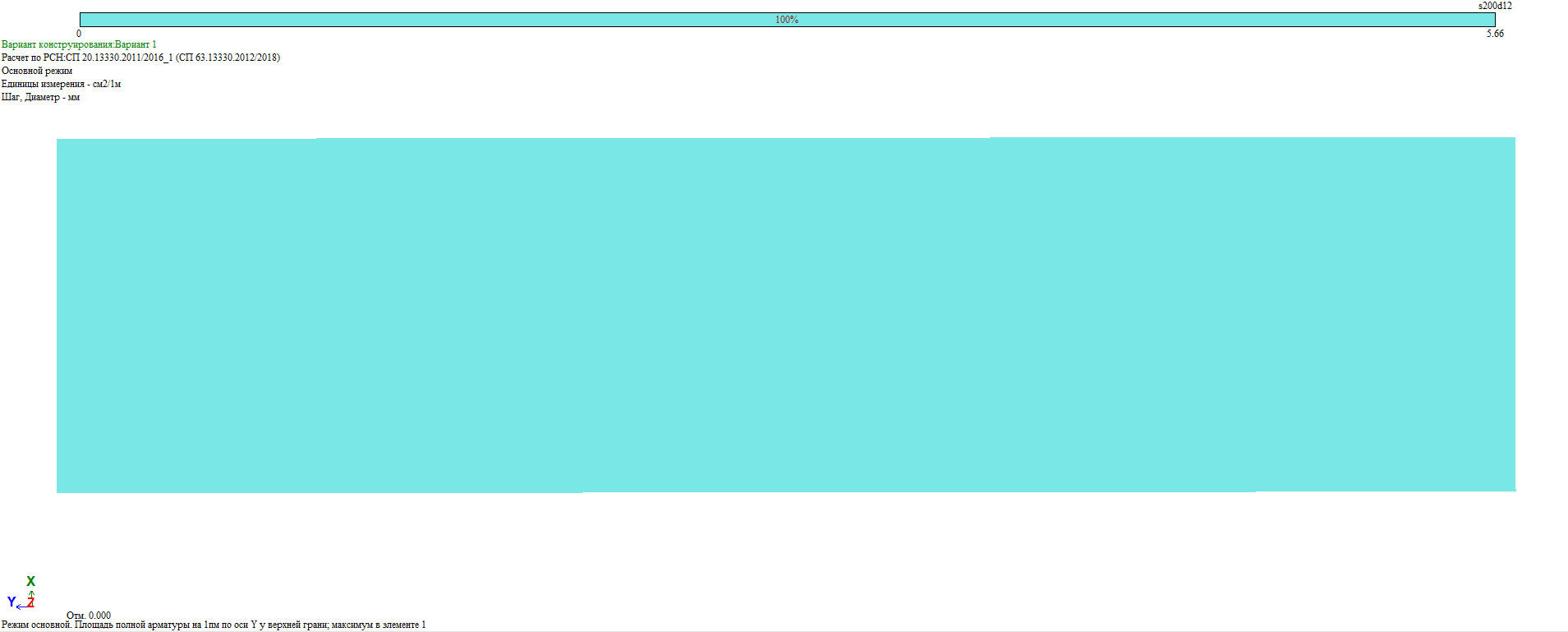

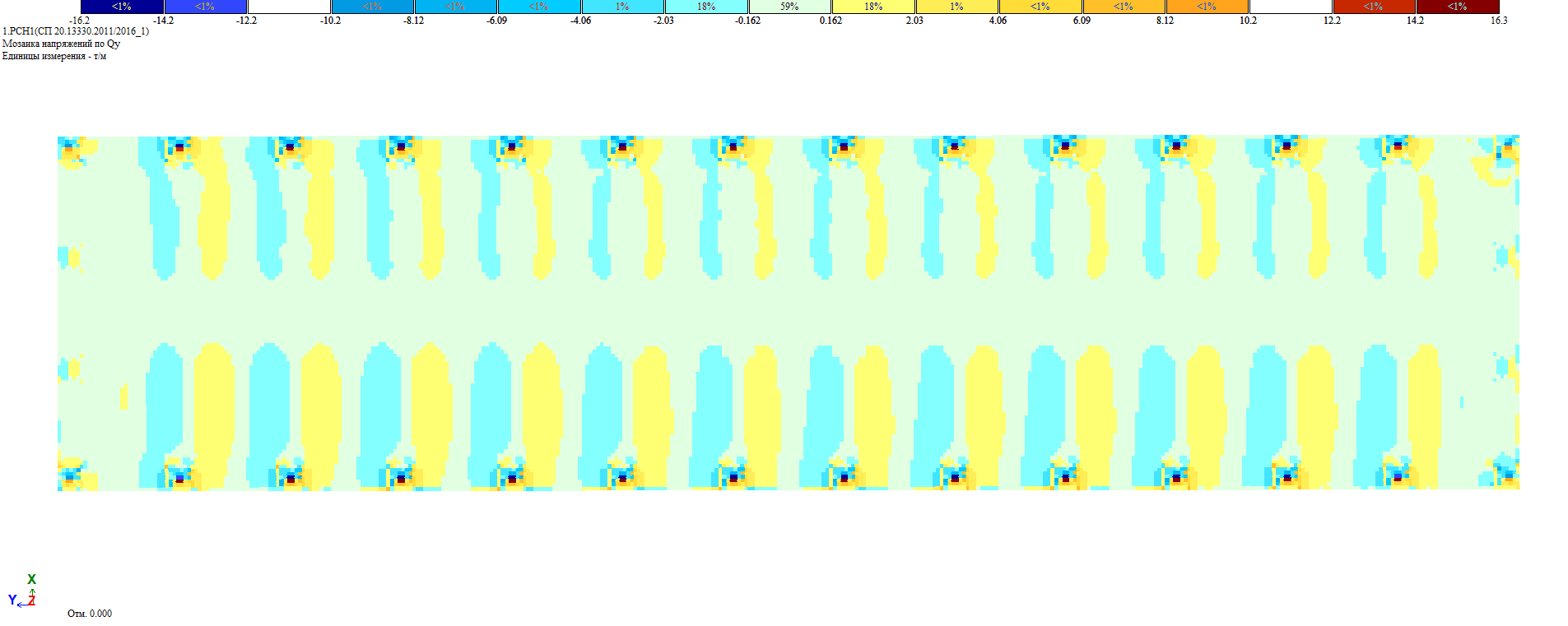

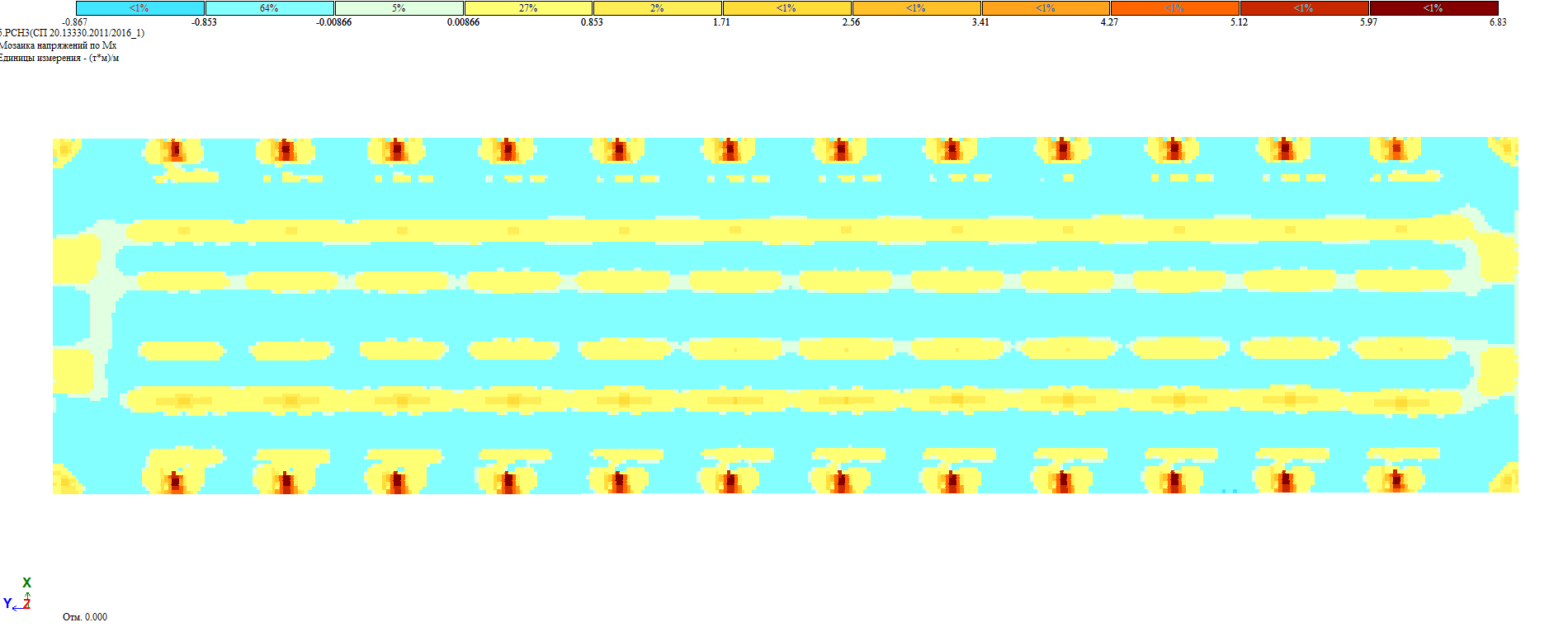

По результатам анализа мозаик требуемого армирования конструкций фундаментной плиты в верхней и нижней зонах и сопоставления данных контрольных вскрытий, сделаны выводы:
— фактическое армирование в верхней зоне фундаментной плиты не менее требуемого;
— фактическое армирование в нижней зоне фундаментной плиты не менее требуемого.
Требования поверочных расчетов фундаментной плиты на продавливание сосредоточенными нагрузками от опор стеллажных систем при линейных размерах опор 90×90мм, при сосредоточенных нагрузках не более 5,4 тонн на опору стеллажной системы, выполняются.
Выводы и рекоммендации
Комплекс статических расчетов фундаментной плиты здания склада выполнен в полном объеме.
Согласно расчетам по первой и второй группам предельных состояний, железобетонные конструкции фундаментной плиты отвечают условиям прочности, устойчивости и пригодности к эксплуатации при действии эксплуатационных нагрузок, предусмотренных Схемой установки стеллажной системы.
По результатам расчетов, обеспечивается выполнение требований Федерального закона № 384-Ф3 от 30.12.2009 «Технический регламент о безопасности зданий и сооружений».
Прочность сечений фундаментной плиты при расчете на продавливание обеспечена.
Монтаж стеллажных систем в соответствии с Схемой установки возможен.
Рекомендации по результатам поверочного расчета поверочного расчета монолитных железобетонных конструкций фундаментной плиты складского здания.
— Расположение и тип стеллажных систем, нагрузку на них, принимать в соответствии с Схемой установки.
— Не превышать нагрузки на стеллажные системы, указанные в Схеме установки и инструкции производителя по эксплуатации стеллажной системы.
— При изменении схемы расположения или типа стеллажных систем, а также величины нагрузки на них, выполнить новый поверочный расчет.
