ОБЪЕКТ

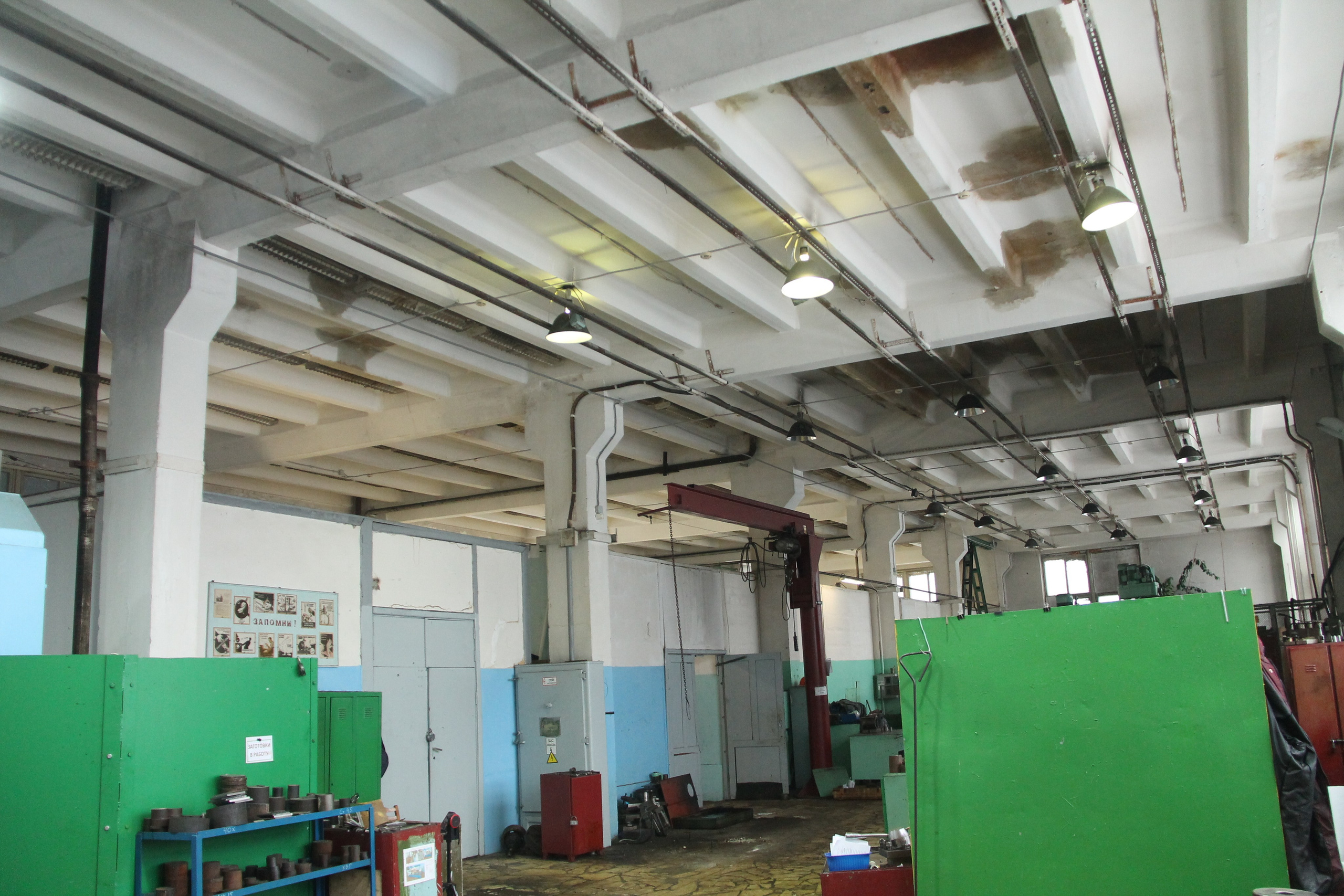

Отдельные конструкции здания (колонны, сборно-монолитные ригели, плиты перекрытий) сборного железобетонного несущего каркаса здания производственного корпуса АО«НПО«Прибор».
ЦЕЛИ И ЗАДАЧИ
Задачами проведения обследования технического состояния отдельных конструкций здания в зоне доделочного участка ПК-2 являлось:
—
ознакомление
с объектом обследования, его объемно-планировочными и конструктивными
решениями;
—
сбор
и анализ проектно-технической, исполнительной и изыскательской документации;
—

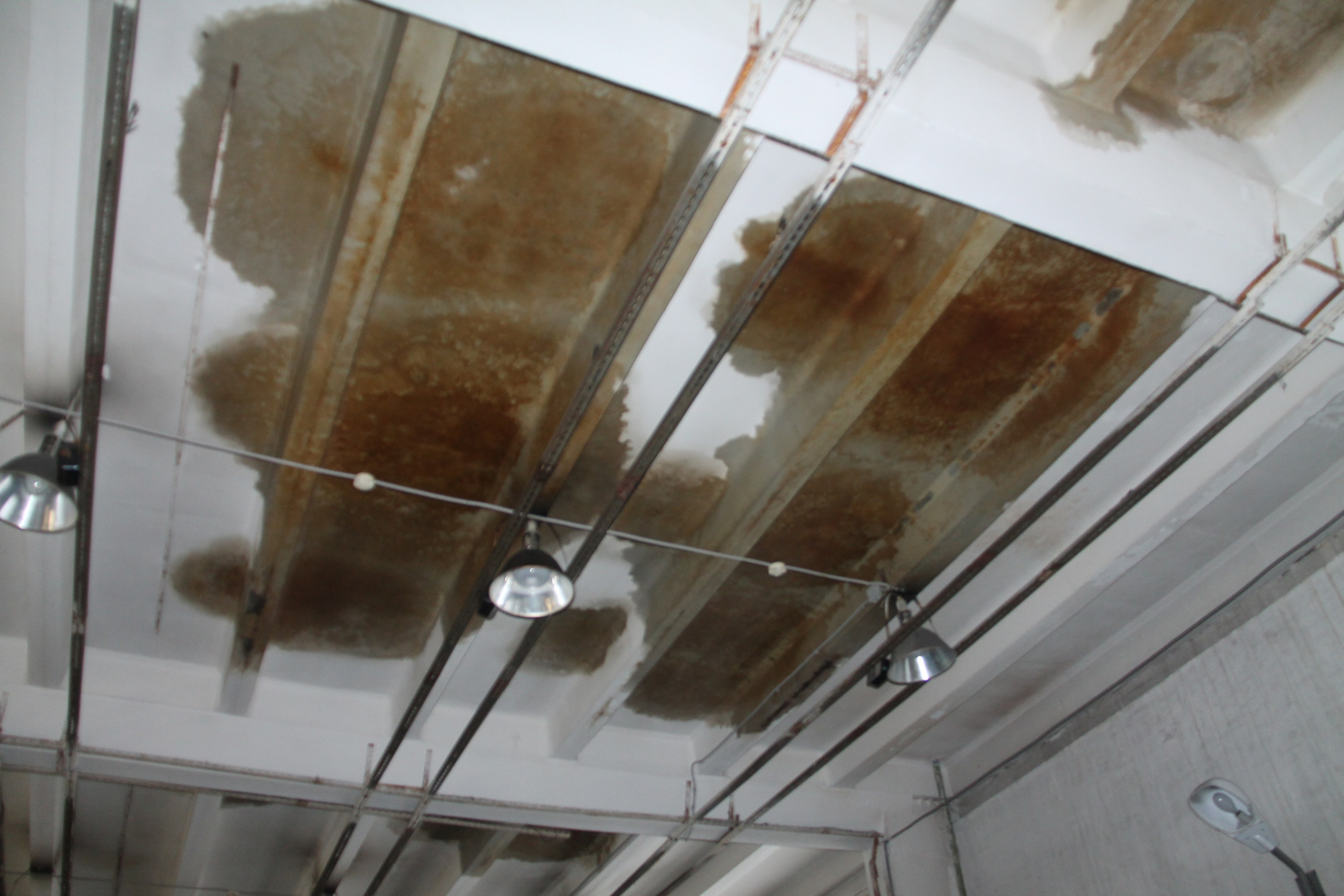

сплошное
визуальное обследование несущих конструкций сборного железобетонного каркаса здания
с выявлением дефектов и повреждений по внешним признакам с необходимыми
измерениями, их фотосъемкой и составлением ведомости дефектов;
—

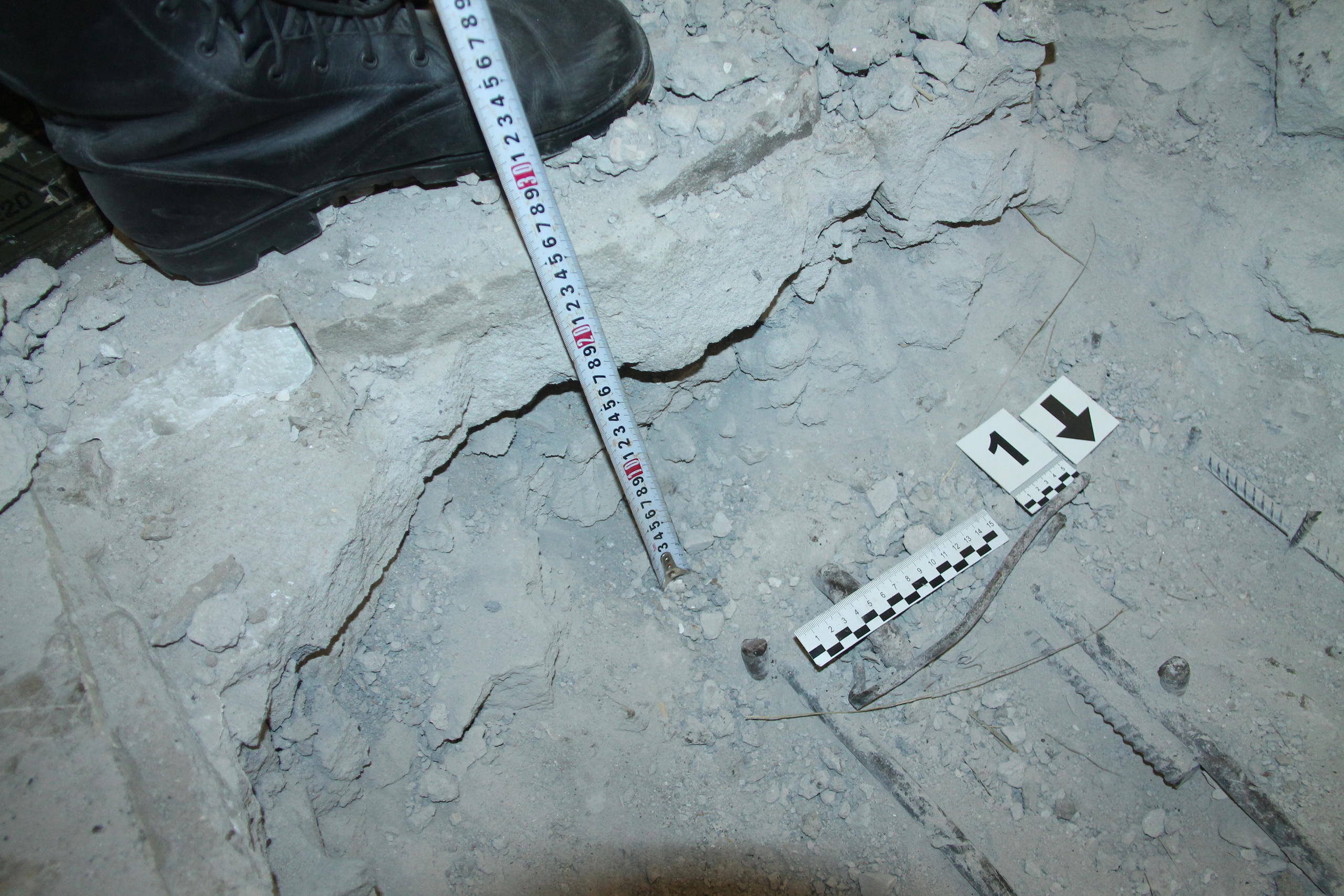

инструментальное
определение параметров дефектов и повреждений, наличие трещин и ширина их
раскрытия в железобетонных и каменных конструкциях, обнажение и коррозия
арматуры и пр.);
—

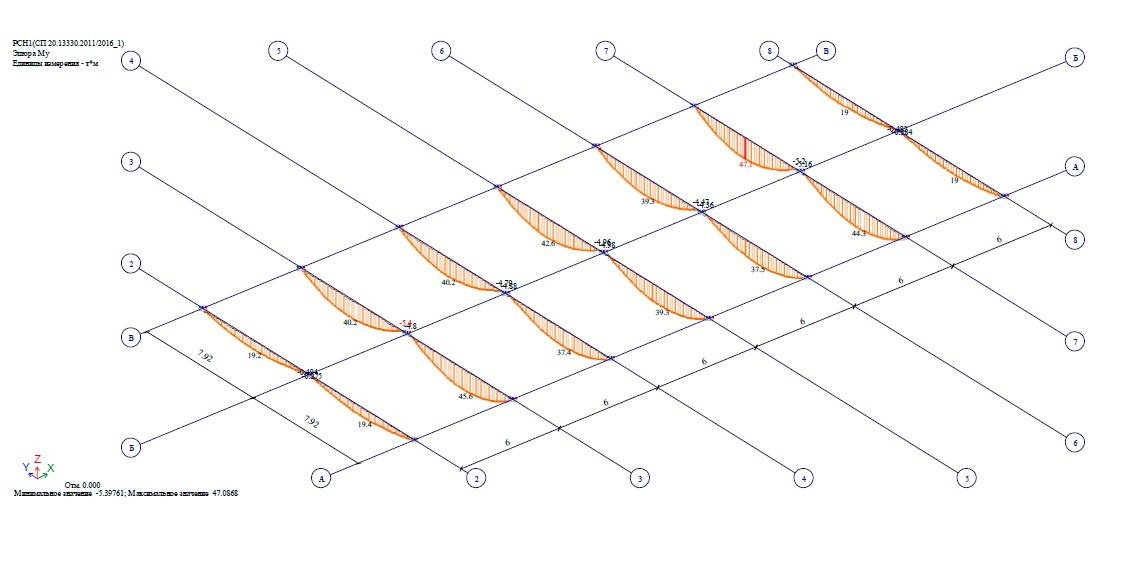

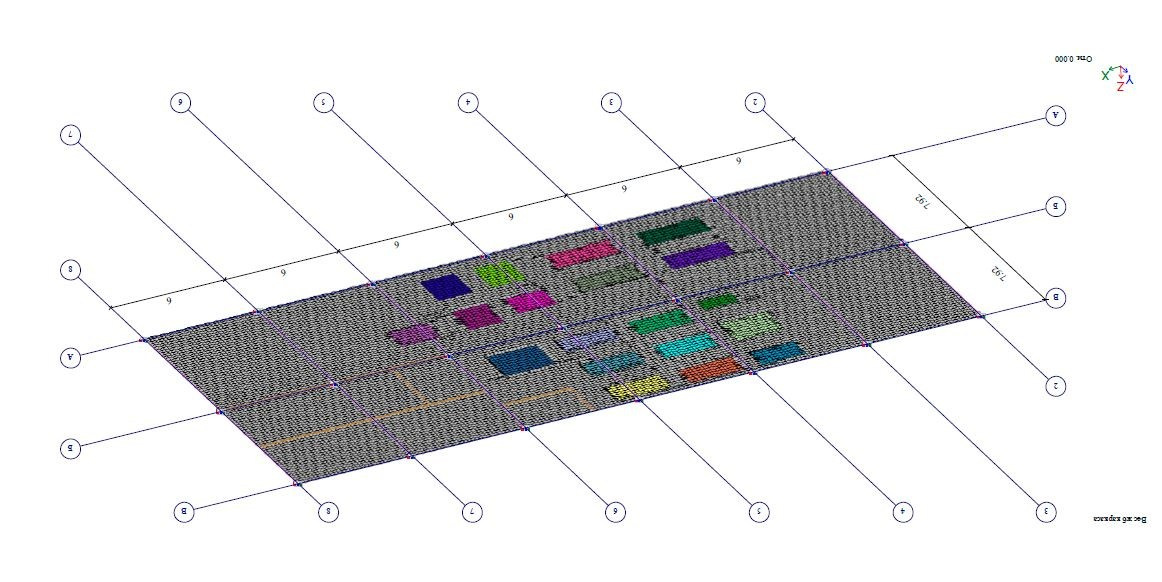

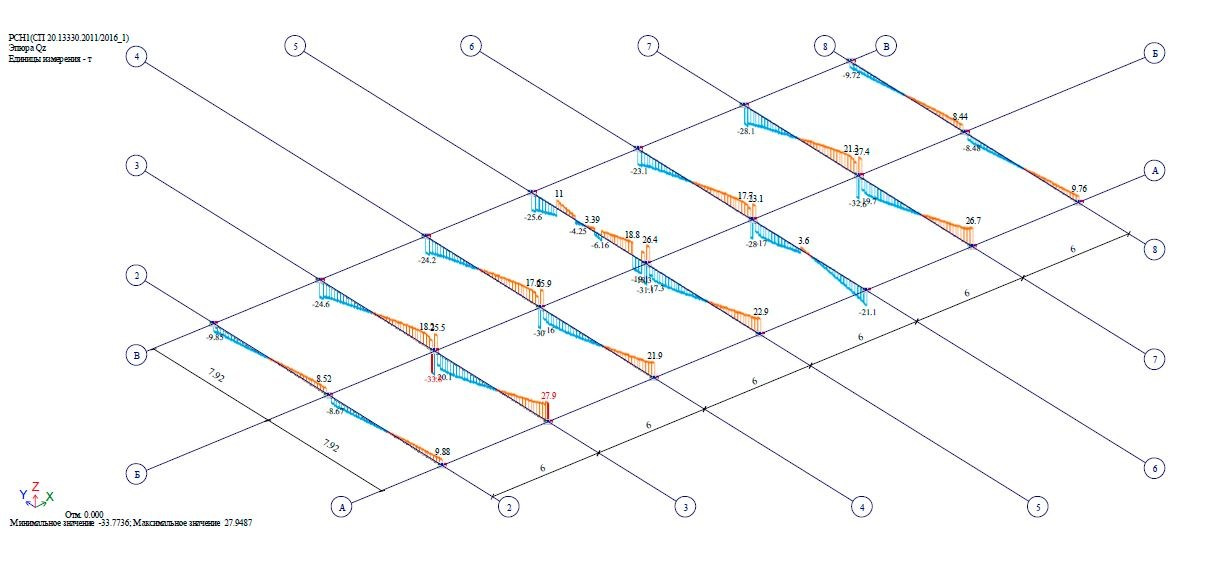

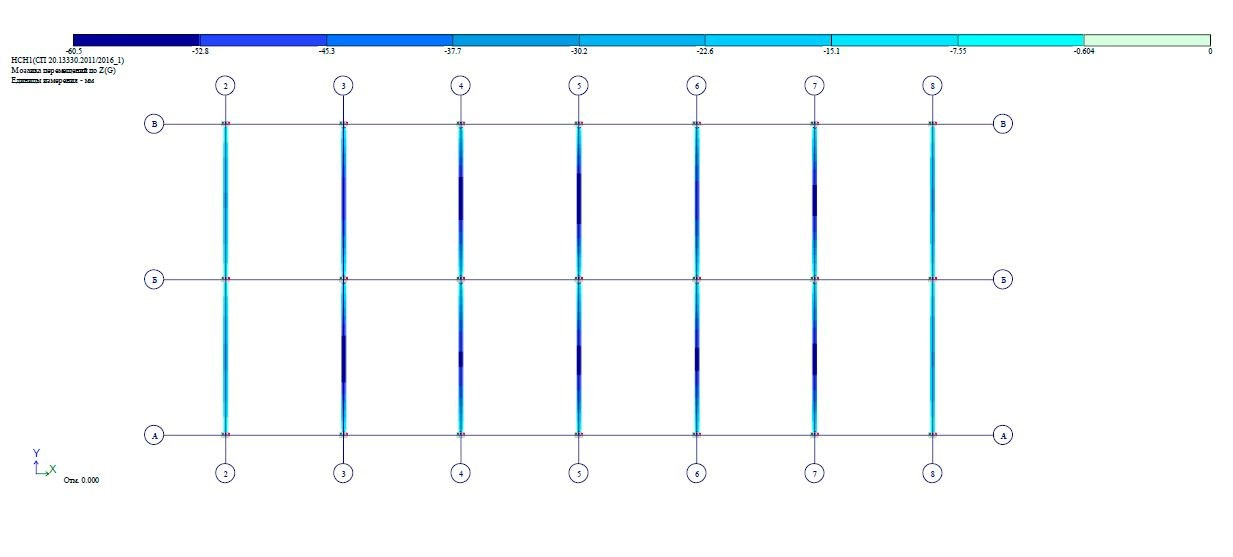

выполнение
поверочных расчетов элементов несущих конструкций сборного железобетонного
каркаса здания для определения возможности установки производственного
оборудования на втором этаже здания (доделочный участок) в соответствии со
схемой установки оборудования на доделочном участке ПК-2;
— оценка действительного технического состояния несущих строительных конструкций сборного железобетонного каркаса здания (колонн, ригелей и плит перекрытий) с выявлением и фиксацией имеющихся повреждений и дефектов,
Целью технического обследования являются: выводы о техническом состоянии несущих конструкций сборного железобетонного каркаса и возможности установки производственного оборудования на втором этаже здания (доделочный участок) в соответствии со схемой установки оборудования на доделочном участке ПК-2.
МЕТОДИКА
При выполнении работы по определению технического состояния основания под покрытие пола (стяжки) и штукатурных слоев стен, приняты методики натурного обследования в соответствии с ГОСТ 31937-2024, СП 13-102-2003, включающие визуальное и инструментальное обследования, основанные на параметрическом подходе и действующих в настоящее время нормативных документов. В ходе обследования производилась фотосъемка фактического технического состояния основания под покрытие пола (стяжки) и штукатурных слоев стен.
ПРИБОРЫ И ИНСТРУМЕНТЫ
При обследовании основания под покрытие пола (стяжки) и штукатурных слоев стен, требованиям действующих нормативных документов использовались следующие приборы и инструменты:
— дальномер «Leica DISTO D210», стальные рулетки по ГОСТ 7502, отвесы по ГОСТ Р 58513 (для измерения геометрических размеров конструкций);
— набор щупов по ГОСТ 882 (для определения глубины и ширины раскрытия трещин);
— зеркальная цифровая камера (для фотосъемки дефектных участков);

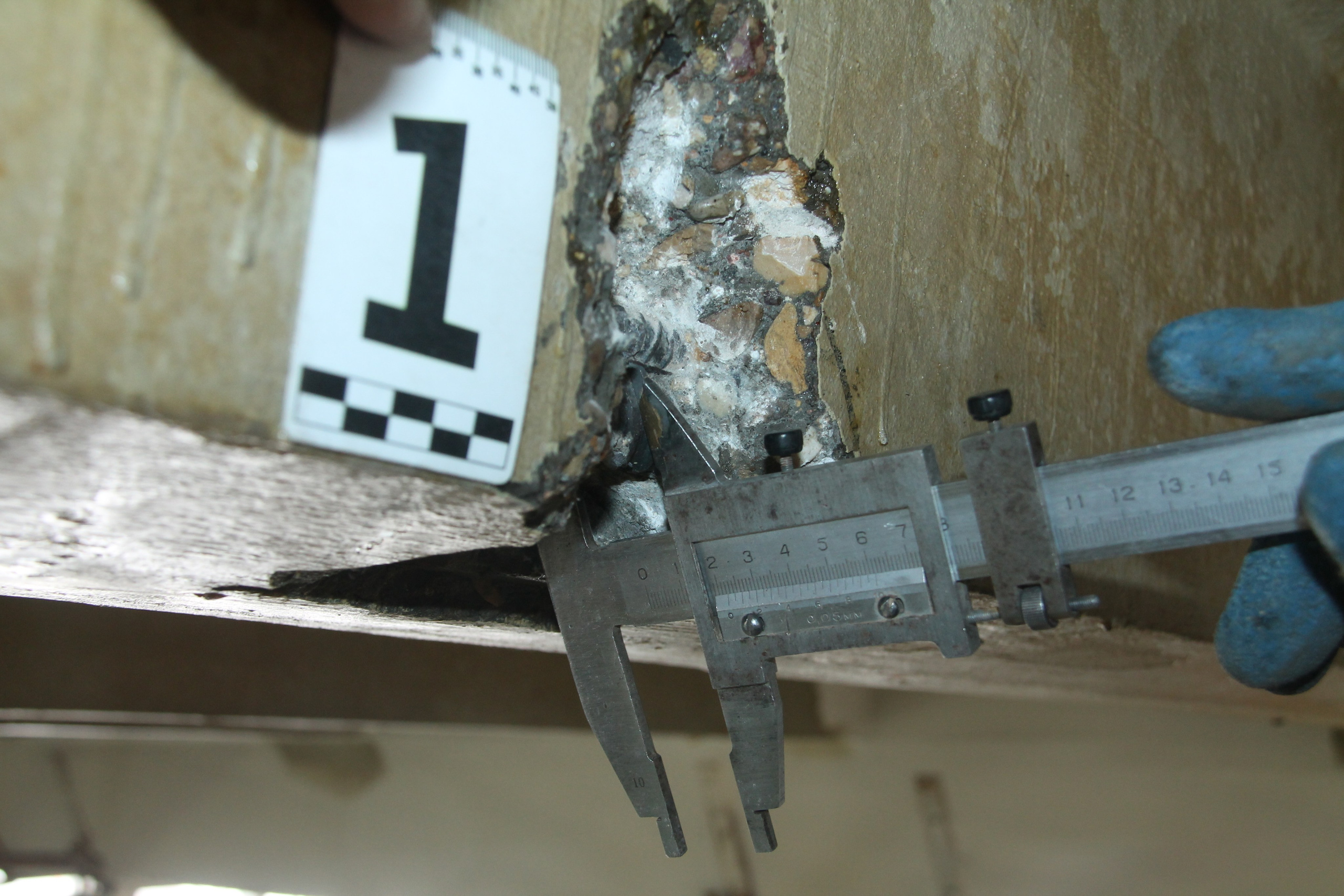

— штангенциркуль ШЦ-I-150-0.1-166 (для измерения геометрических параметров металлических конструкций);
— тестер ультразвуковой UK1401, зав. номер 4011909, (г/р СИ № 53482-13, свидетельство о поверке №С-ГХШ/17-05-2024/339405745 действительно до 16 мая 2025 г.) для определения косвенного параметра (скорость ультразвука) по ГОСТ 17624;
— измеритель прочности бетона ПОС-МГ4 мод. ПОС-60МГ4.ОД2 ФИФ ОЕИ № 77107-19 зав.№ 332, свидетельство о поверке № 583-ПО2/24 действительно до 02 июня 2025 г.) для определения прочности бетона методом отрыва со скалыванием по ГОСТ 22690;
— штангенциркуль по ГОСТ 166;
— шанцевый и электроинструмент.
ВЫВОДЫ
Заказчику переданы результаты работы по определению технического состояния отдельных элементов (колонны, сборно-монолитные ригели, плиты перекры-тий) сборного железобетонного несущего каркаса здания (доделочный участок ПК-2) и поверочных расчетов с выводами о возможности установки оборудования, в соответствии с схемой установки.
