Определение расположения и геометрических размеров скрытых дефектов фундаментной плиты (г. Москва)
Целью работы являлось определение наличия дефектов внутренней структуры бетона (полостей, расслоений, инородных включений и т. д.) на участке фундаментной плиты, толщиной 1000 мм. Для решения поставленной задачи, было выполнено обследование участков фундаментной плиты, входящих в объем обследования, томографом ультразвуковым низкочастотным с расположением антенной решетки прибора на верхней грани плиты.
При проведении выборочного определения наличия дефектов внутренней структуры бетона на участке фундаментной плиты, толщиной 1000 мм, строящегося сооружения использовался метод ультразвуковой томографии.

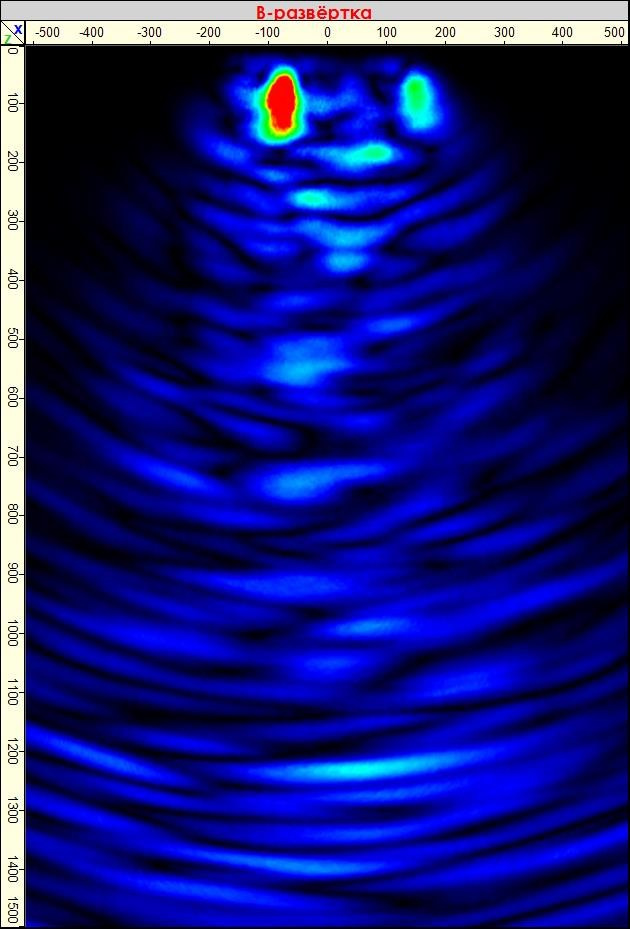

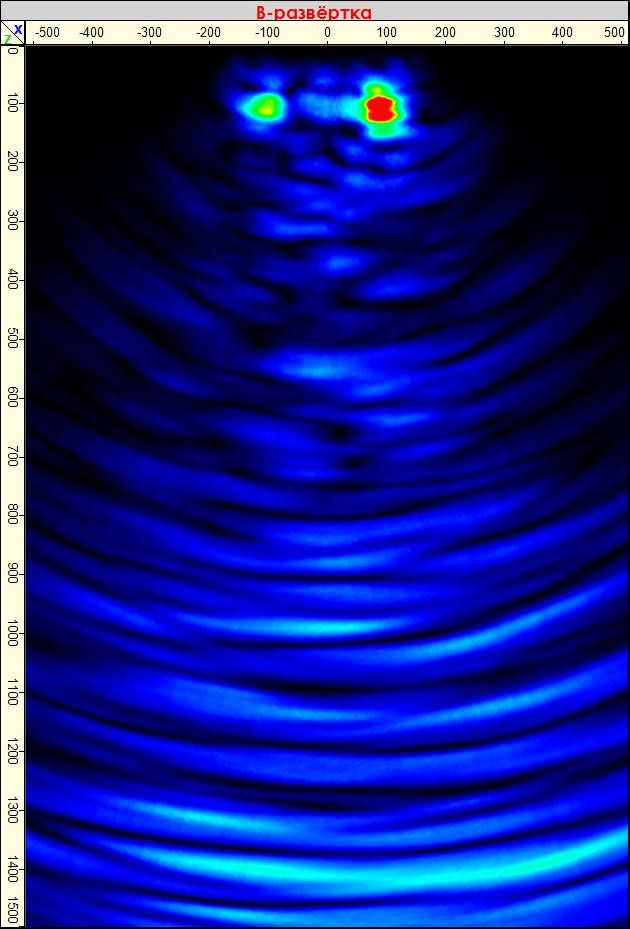

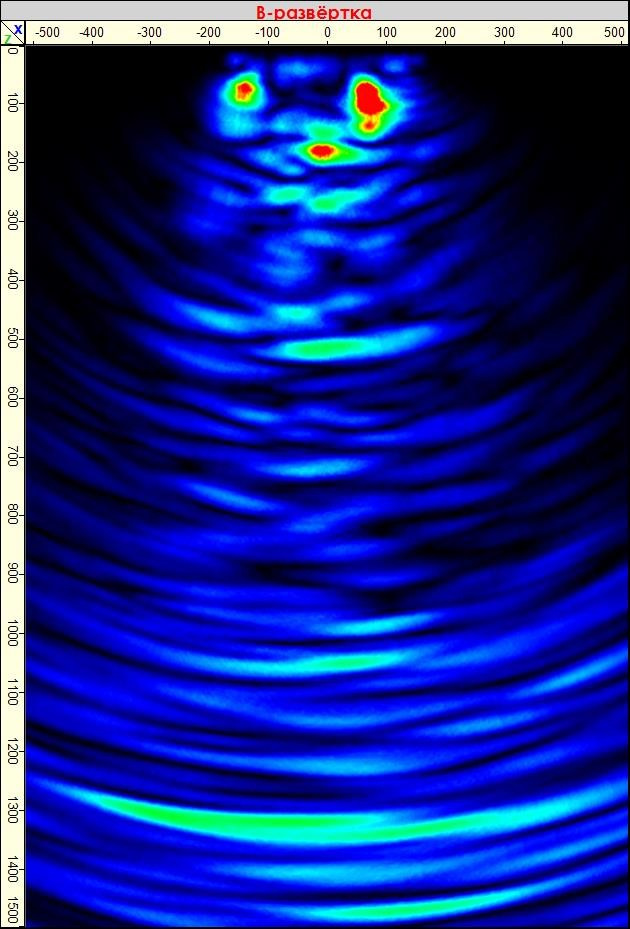

Метод ультразвуковой томографии позволяет определить геометрические параметры и основные параметры системы армирования монолитных железобетонных конструкций (профиль донной поверхности, толщину защитного слоя, количество рядов и шаг армирования), выявить дефекты внутренней структуры железобетона, их координаты расположения и условные размеры.
Для сканирования участков несущих монолитных железобетонных конструкций использовался томограф А1040 MIRA ультразвуковой низкочастотный.

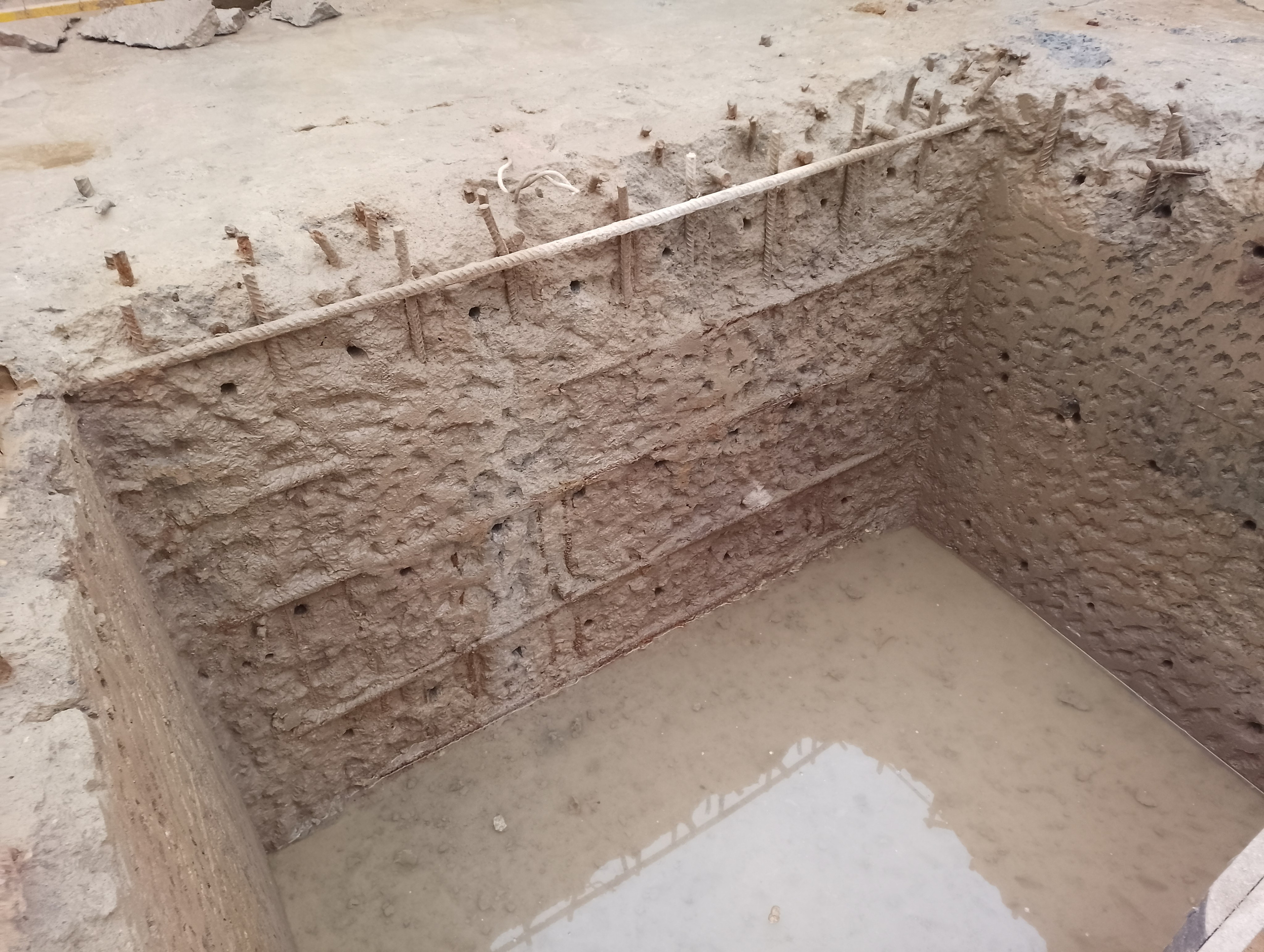

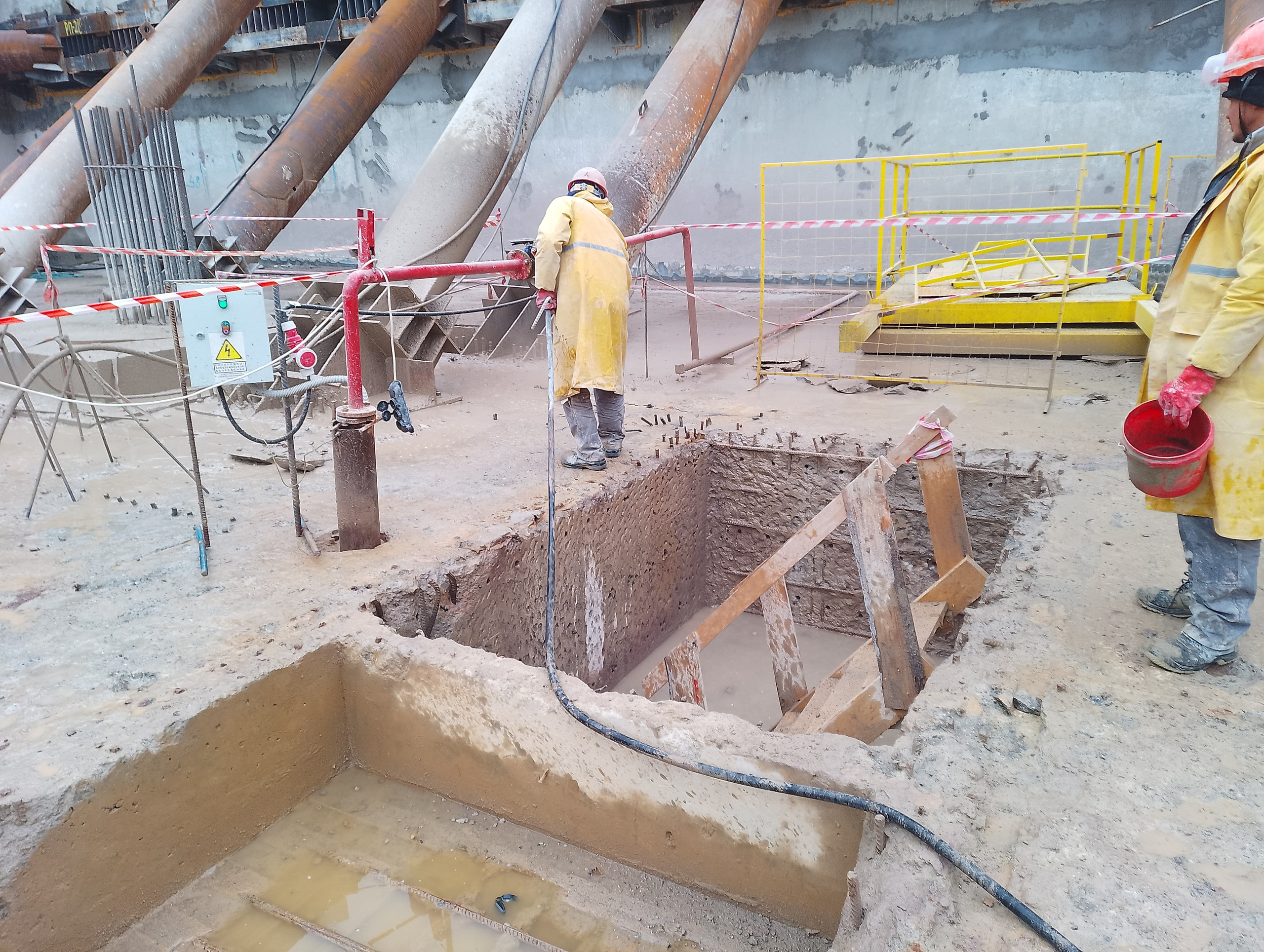

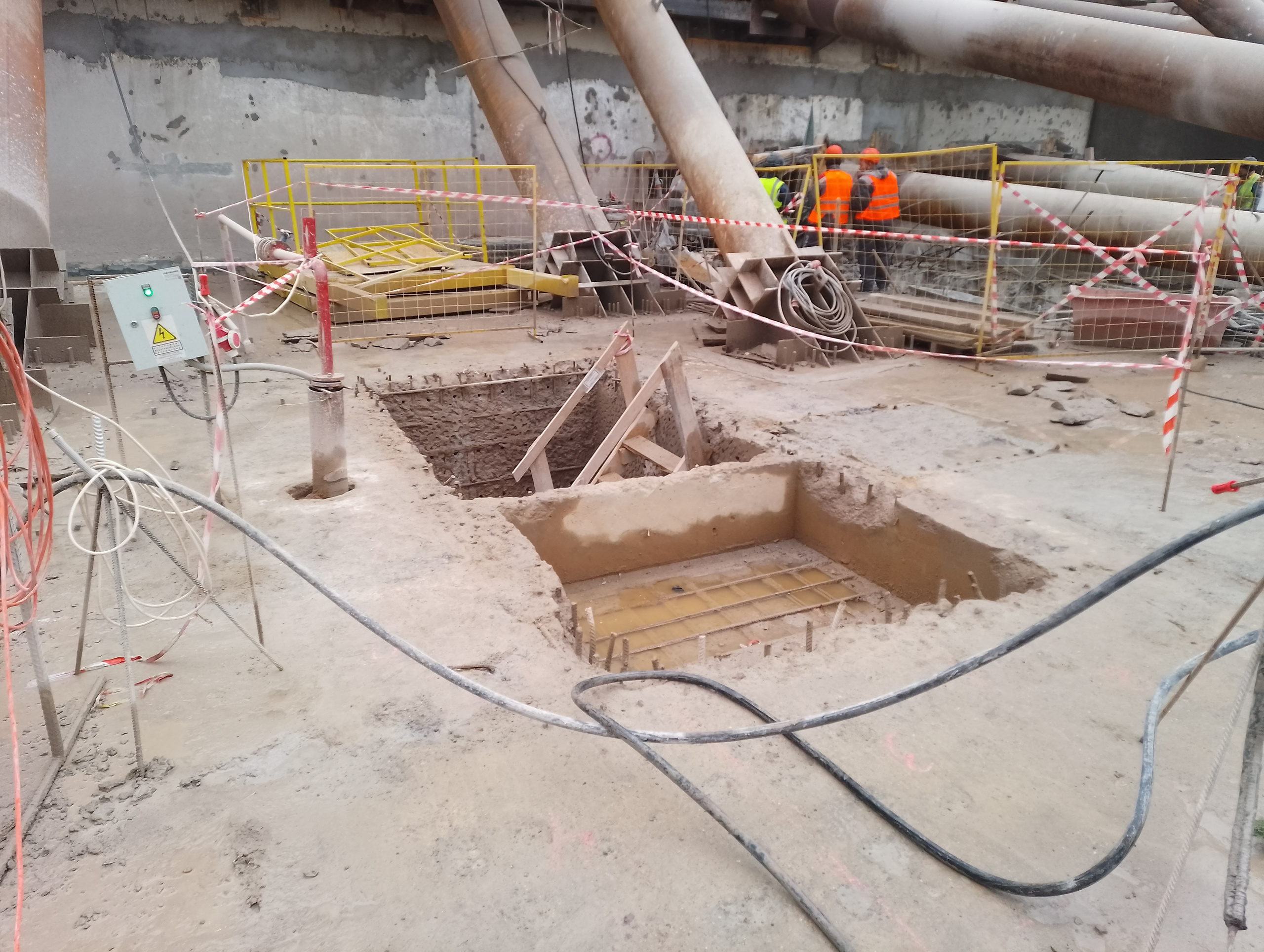

Обследуемые участки конструкции перед проведением зондирования были разделены на секторы обследования, очищены от пыли и грязи, промыты и продуты сжатым воздухом, выполнена шлифовка.
Обследованные монолитные железобетонные конструкции фундаментной плиты, толщиной 1000 мм, выполнены из тяжелого армированного бетона. Проектный класс бетона В25.
По результатам выборочного определения наличия дефектов внутренней структуры бетона на участке фундаментной плиты, толщиной 1000 мм, сделаны выводы:
1. В результате обследования методами ультразвуковой эхо-томографии секторах № 1-18 не выявлено скрытых дефектов внутренней структуры бетона (полостей, каверн, расслоений) с линейными размерами более 50 мм.
2. В секторах № 1-18 при плотном расположении арматурных стержней 1-го и 2-го слоев армирования (у верхней грани плиты) на расстоянии менее 50 мм (в свету) или перехлестке, возможно наличие скрытых дефектов внутренней структуры бетона (каверн, полостей, расслоений) с линейными размерами менее 50 мм, между ними.
