ЦЕЛЬ
В соответствии с техническим заданием к договору, обследованию подлежали:
— междуквартирная ненесущая стена (перегородка) жилого дома из блоков из ячеистого бетона;
— выполнена отделка междуквартирной ненесущей стены (перегородки) жилого дома штукатурным слоем, слоем шпатлевки. Оклеены обои.
Целью обследования, является определение толщины междуквартирной ненесущей стены (перегородки) жилого дома ультразвуковым эхометодом.
ЗАДАЧИ
Задачами обследования междуквартирной ненесущей стены (перегородки) жилого дома, являлось:
—Изучение имеющейся проектно-технической и исполнительной документации по строительным конструкциям междуквартирной ненесущей стены (перегородки) жилого дома.
—Определение толщины междуквартирной ненесущей стены (перегородки) жилого дома ультразвуковым эхометодом (ультразвуковая эхо-томография), томографом ультразвуковым низкочастотным А1040MIRA;
—Выполнение контрольных вскрытий (зондирования) для
определения толщины отделочных покрытий (штукатурных и шпатлевочных слоев)
прямыми измерениями без обратной заделки.
—Анализ томограмм, уточнение толщины междуквартирной ненесущей стены (перегородки) жилого дома.
МЕТОДИКА
При определении толщины междуквартирной ненесущей стены (перегородки) жилого дома с помощью томографа ультразвукового низкочастотного A1040 MIRA использовался метод ультразвуковой томографии (ультразвуковой эхометод).
Метод ультразвуковой томографии позволяет определить геометрические параметры и основные параметры системы армирования монолитных железобетонных и бетонных конструкций (профиль донной поверхности, толщину защитного слоя, количество рядов и шаг армирования), выявить дефекты внутренней структуры бетона, их координаты расположения и условные размеры.

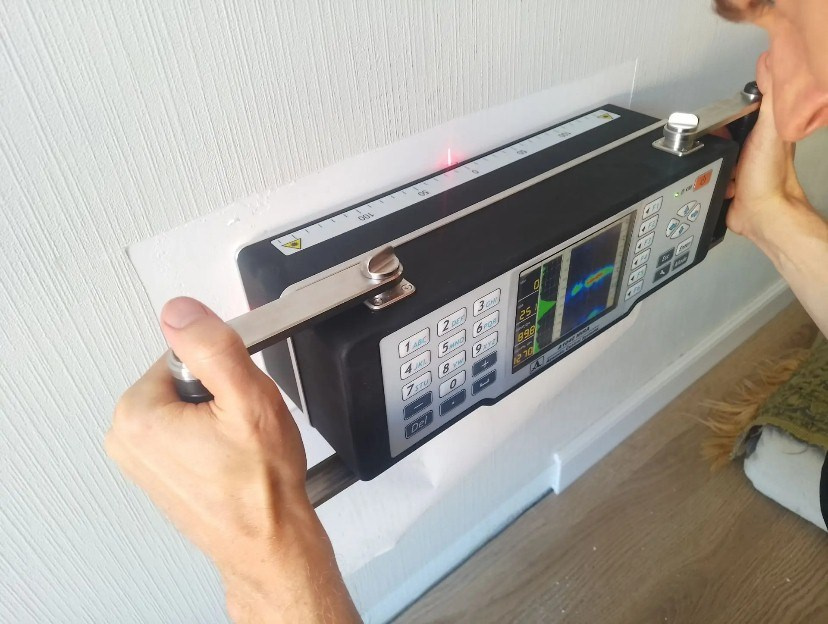

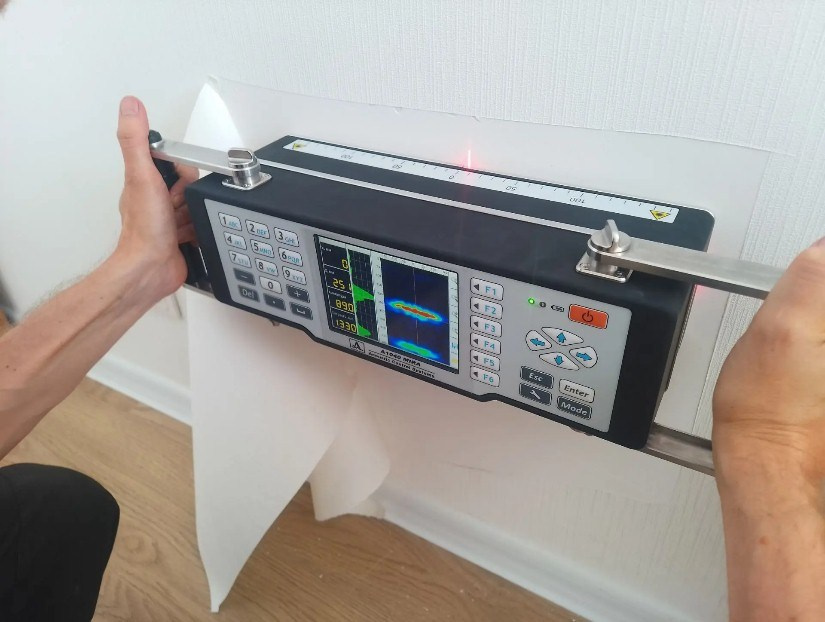

Выборочно, на двух участках междуквартирной ненесущей стены (перегородки) жилого дома выполнено определения толщины междуквартирной ненесущей стены (перегородки) жилого дома ультразвуковым эхометодом (метод ультразвуковой томографии).

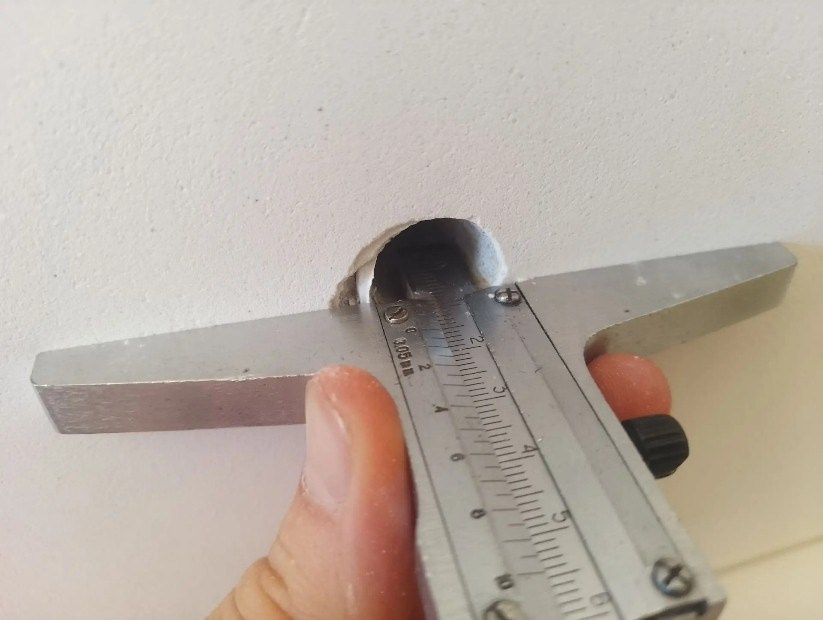

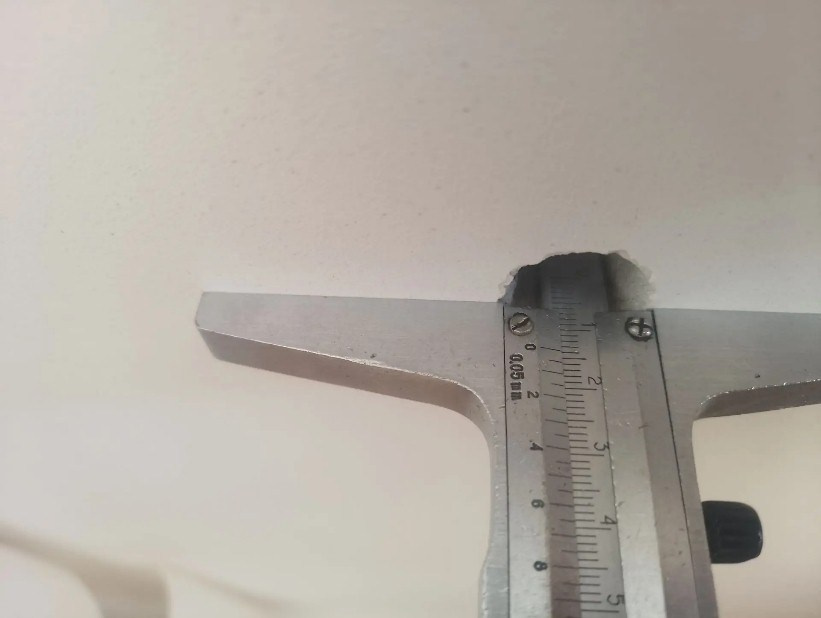

Для определения материала стены, состава и толщин отделочных слоев, выполнено зондирование с определением толщин слоев прямыми измерениями штангенглубиномером.
РЕЗУЛЬТАТЫ

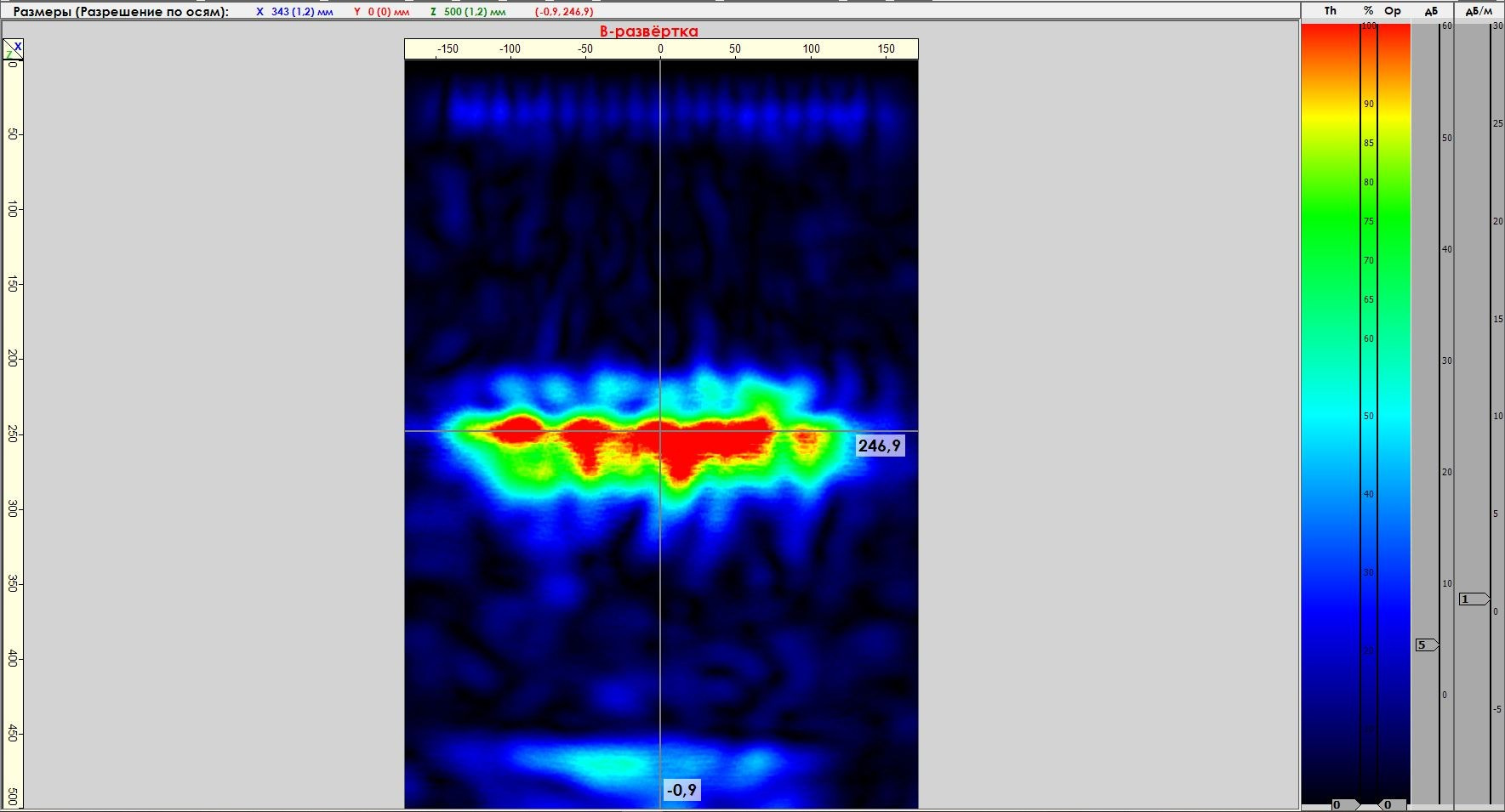

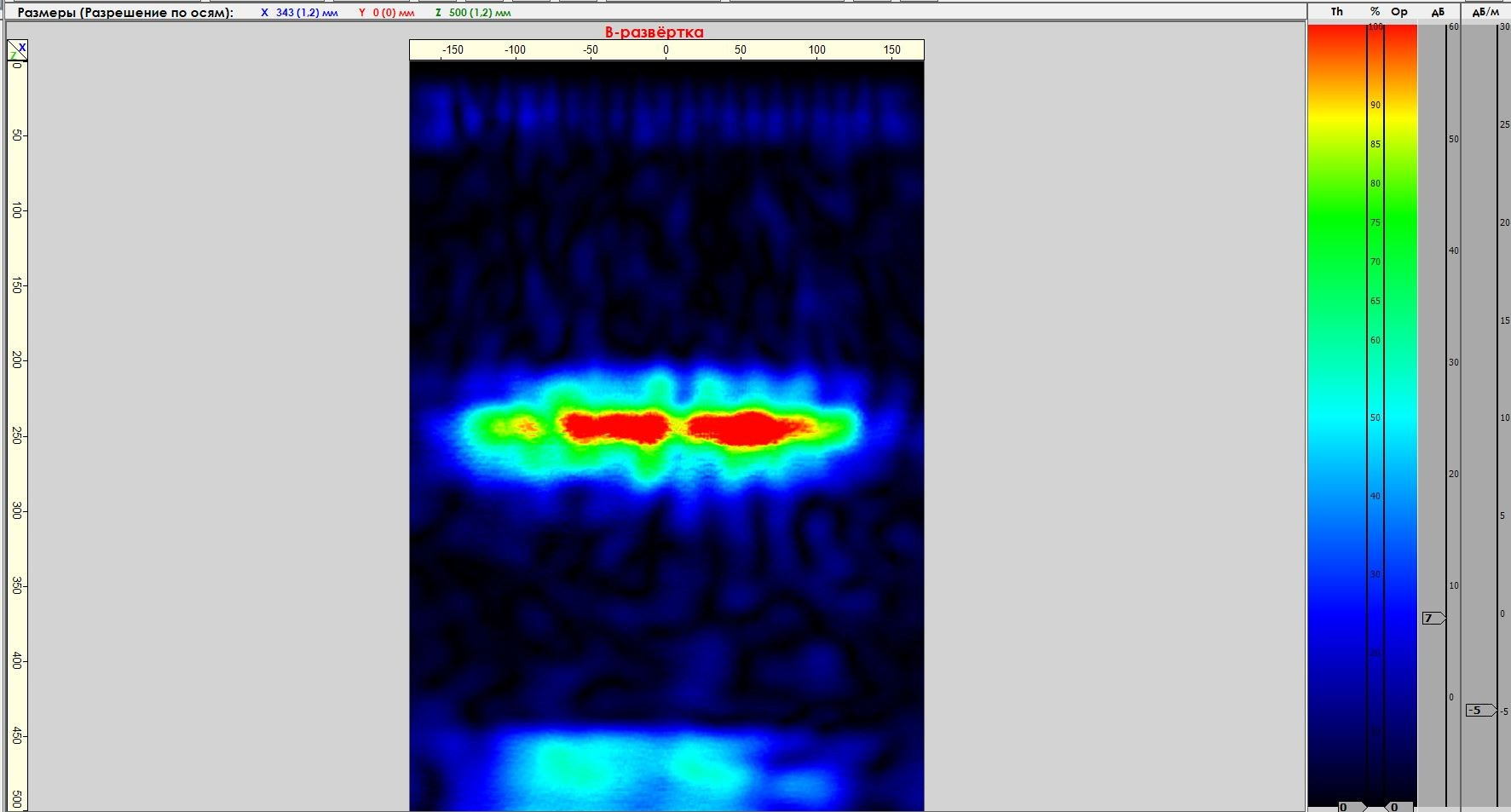

В результате определения толщины междуквартирной ненесущей стены (перегородки) жилого дома ультразвуковым эхометодом (метод ультразвуковой томографии), а также освидетельствования выполненных контрольных вскрытий (зондирования) отделочных слоев, установлено:

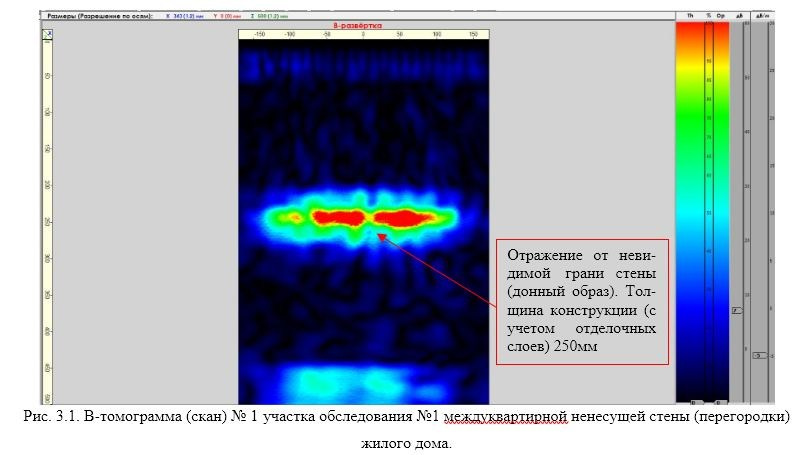

—толщина междуквартирной ненесущей стены (перегородки) жилого дома, с учетом всех слоев, составляет 250мм.
—междуквартирная ненесущая стена (перегородка) жилого дома выполнена из блоков из ячеистого бетона (газобетон) с толщиной 200мм.
— толщина штукатурных слоев 15-20мм.
— толщина шпатлевочных слоев 2-3 мм.
