Определение расположения и геометрических размеров скрытых дефектов фундаментной плиты (г. Москва)
Продолжаются работы по определению наличия дефектов внутренней структуры бетона (полостей, расслоений, инородных включений и т. д.) на участке фундаментной плиты с выбуриваемым приямком, толщиной 1000 мм.

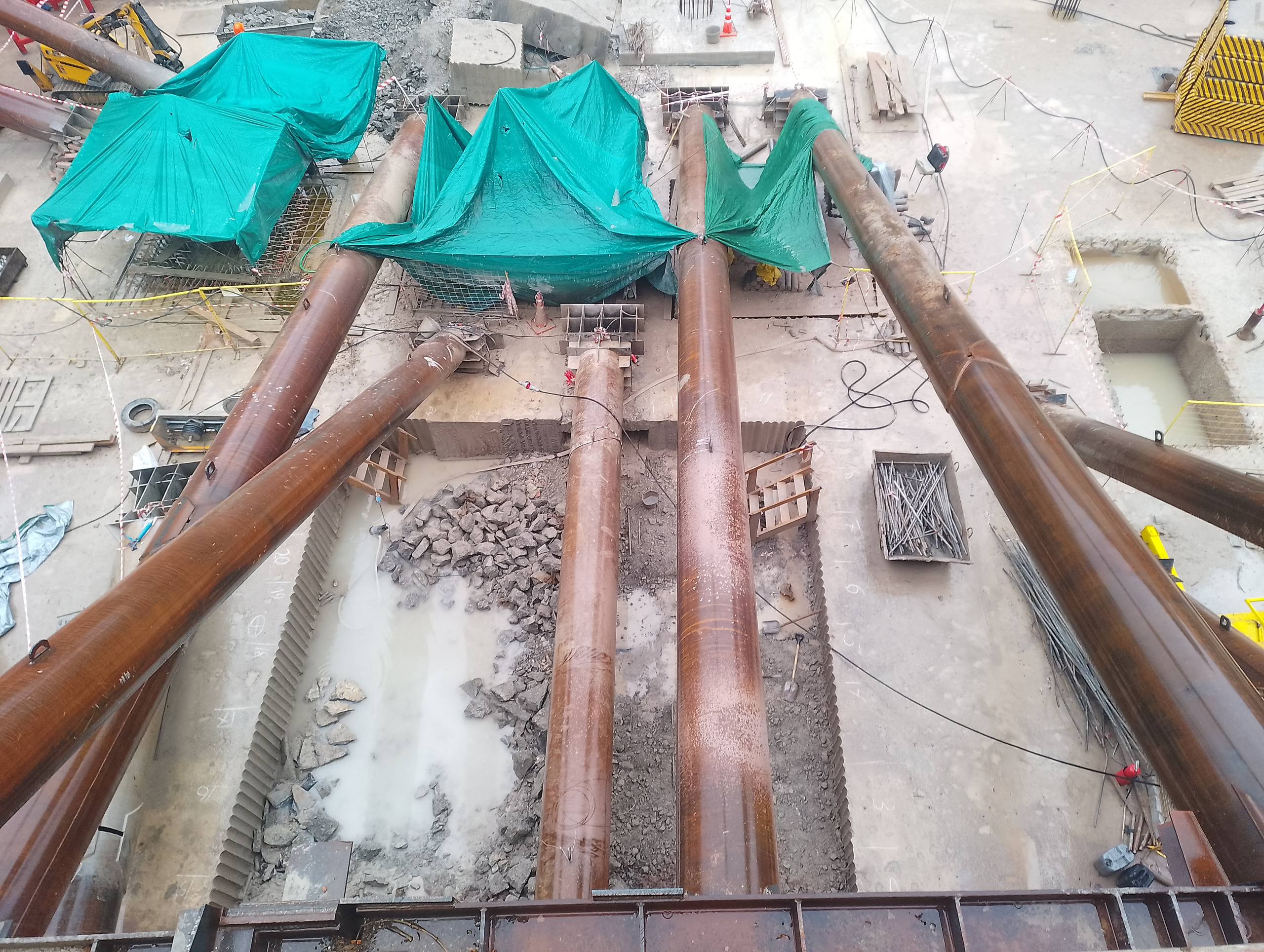

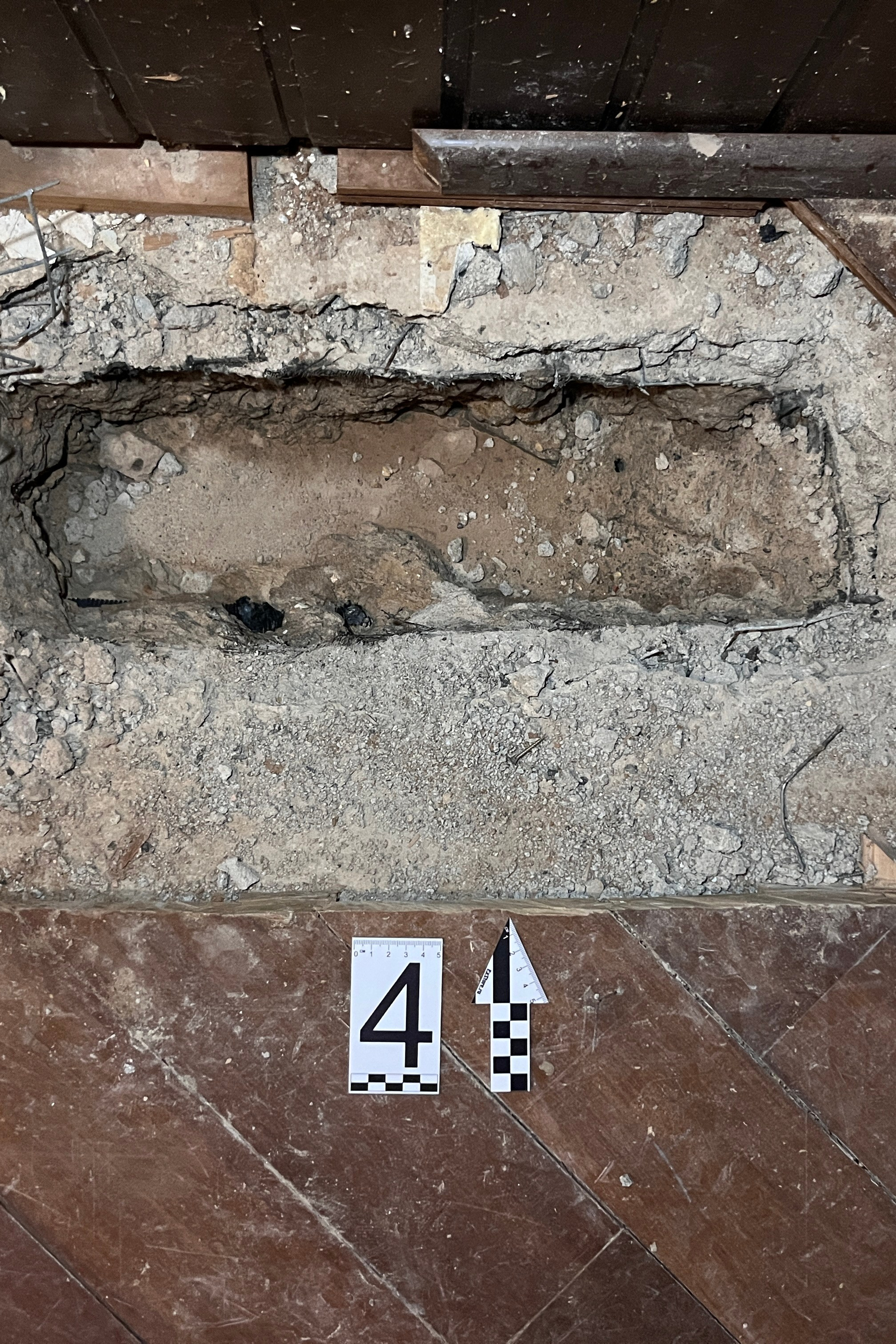

При производстве работ по выбуриванию приямка были выявлены дефекты внутренней структуры бетона в виде полостей и скопления мусора и инородных предметов с линейными размерами 1000×500×600мм. Для решения поставленной задачи, выполняется обследование участков фундаментной плиты, входящих в объем обследования, томографом ультразвуковым низкочастотным с расположением антенной решетки прибора на верхней грани плиты. В задачи обследования входило определение наличия дефектов в зоне 1,0 м по периметру приямка и локализация и определение характера распространения выявленной полости с мусором.
Армирование плиты выполнено в верхней и нижней зонах стержнями d25АIII с шагом вдоль цифровых и буквенных осей 200 мм. В зонах приямков выявляется дополнительно армирование. На фотографиях стержни армирования фундаментной плиты у верхней грани в зоне перехлестки.
Защитный слой бетона арматуры по верхней грани около 80-100 мм. Защитный слой бетона арматуры по нижней грани около 100 мм.
Толщина фундаментной плиты около 1000 мм. Класс бетона по прочности на сжатие В25.
По результатам определения наличия дефектов внутренней структуры бетона на участке фундаментной плиты, толщиной 1000 мм, сделаны выводы:

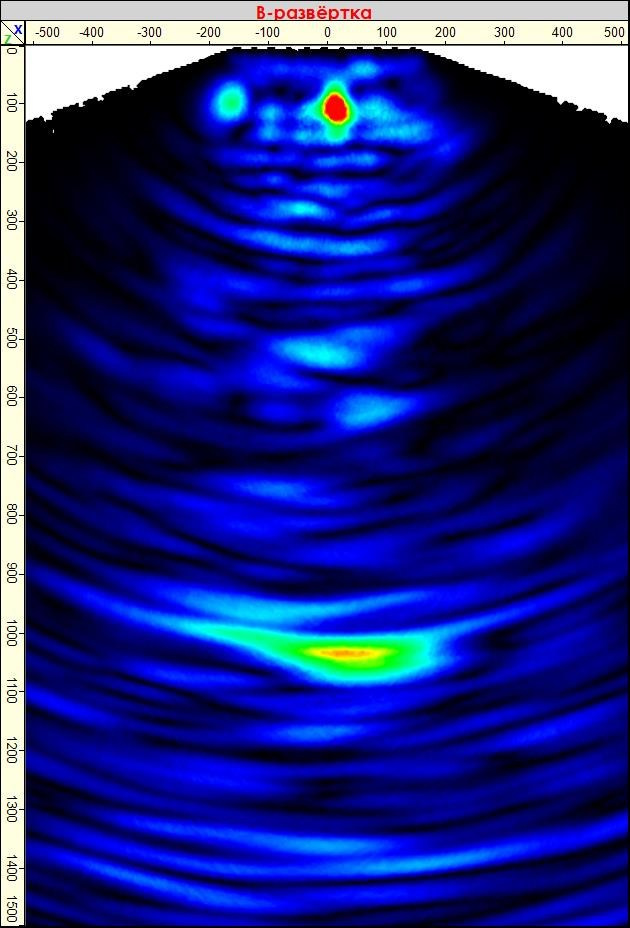

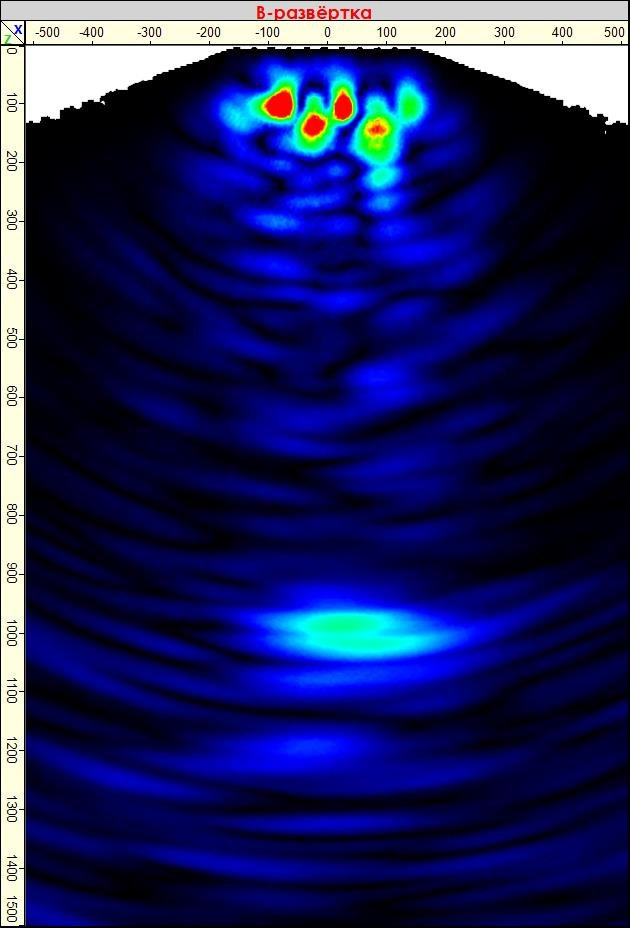

1. В результате обследования методами ультразвуковой эхо-томографии секторах № 1-27 не выявлено скрытых дефектов внутренней структуры бетона (полостей, каверн, расслоений) с линейными размерами более 100 мм.
2. В секторах № 1-27 при плотном расположении арматурных стержней 1-го и 2-го слоев армирования (у верхней грани плиты) на расстоянии менее 50 мм (в свету) или перехлестке, возможно наличие скрытых дефектов внутренней структуры бетона (каверн, полостей, расслоений) с линейными размерами менее 100 мм, между ними.
