Определение расположения и геометрических размеров скрытых дефектов фундаментной плиты (г. Москва)

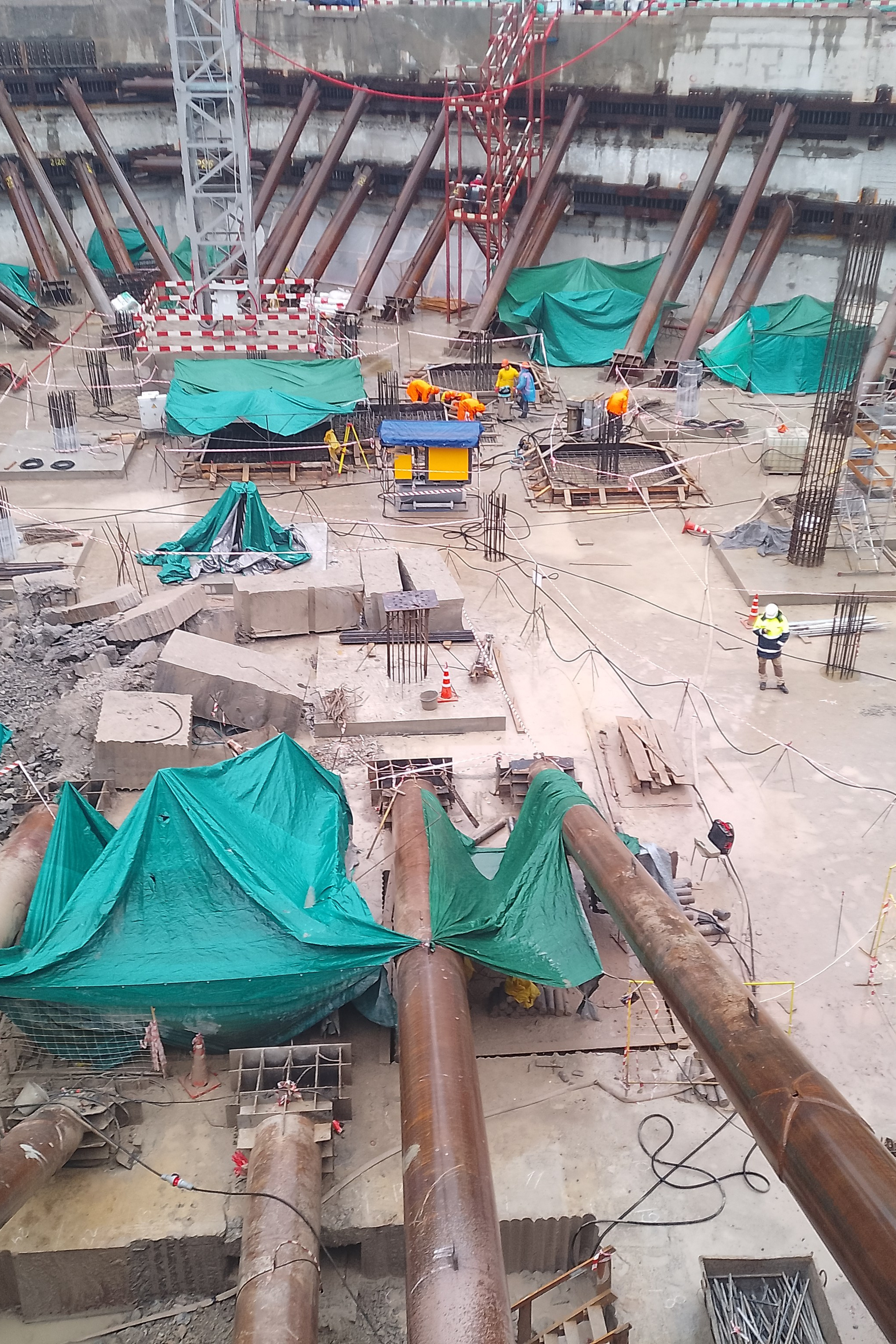

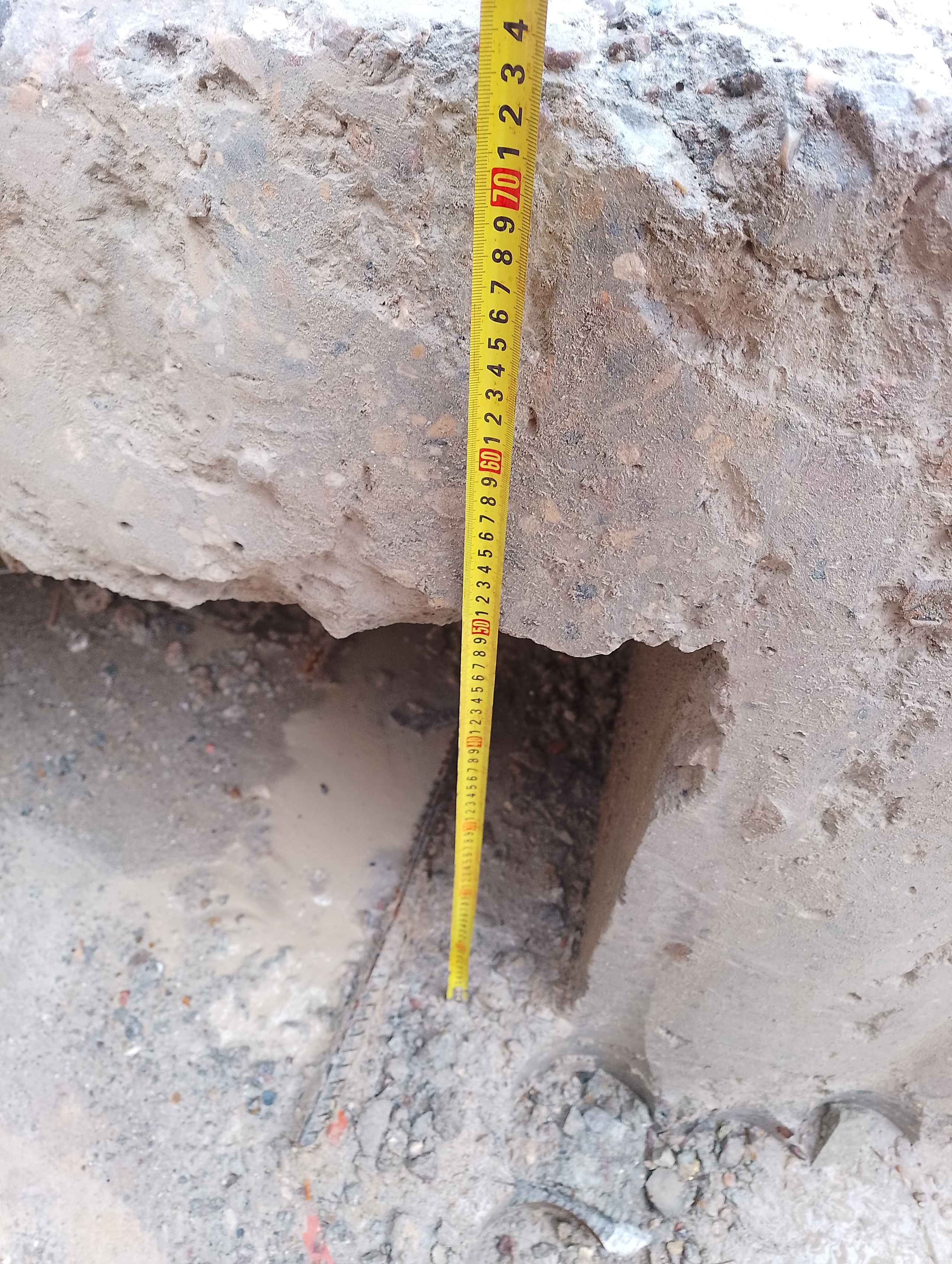

При производстве работ по демонтажу фрагмента фундаментной плиты, была вскрыта полость с линейными размерами около 1500×400(h)х700, частично заполненную строительным мусором. Задачей являлось определение характера распространения данной полости, ее фактических линейных размеров. В непосредственной близости от выявленной полости, располагалось анкерное крепление распорки системы крепления стенок котлована, что ограничивало возможность обследования данной зоны.

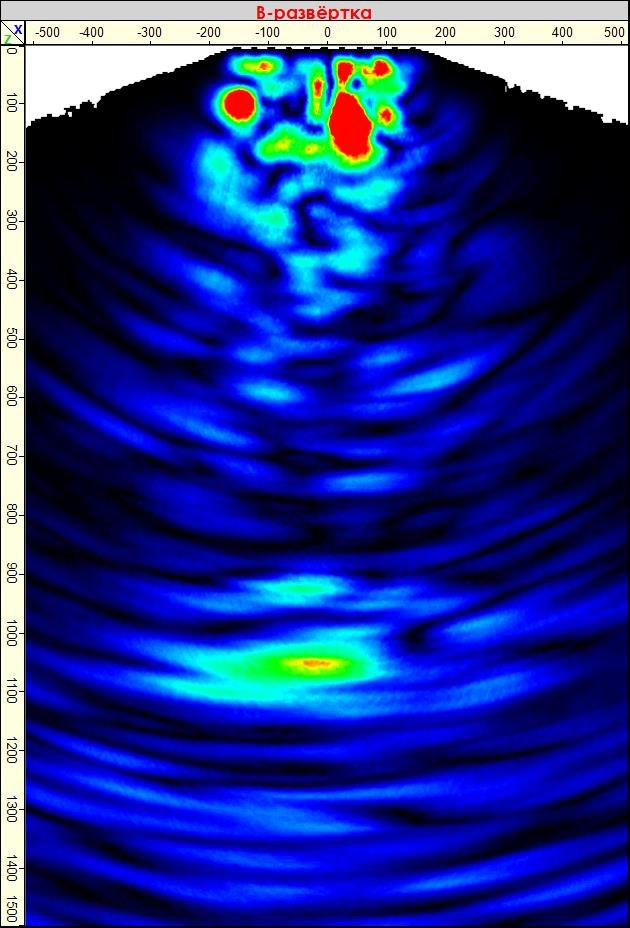

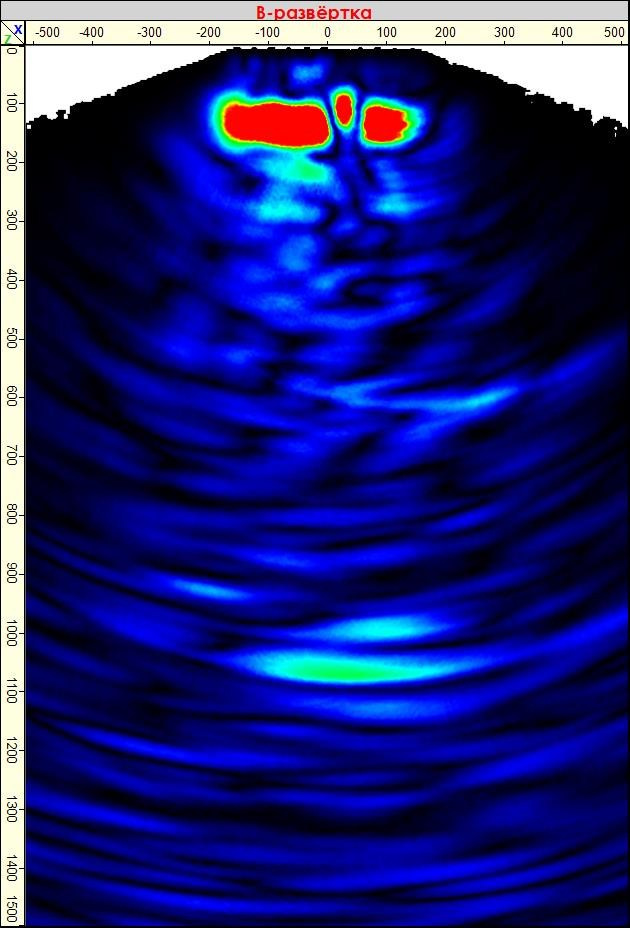

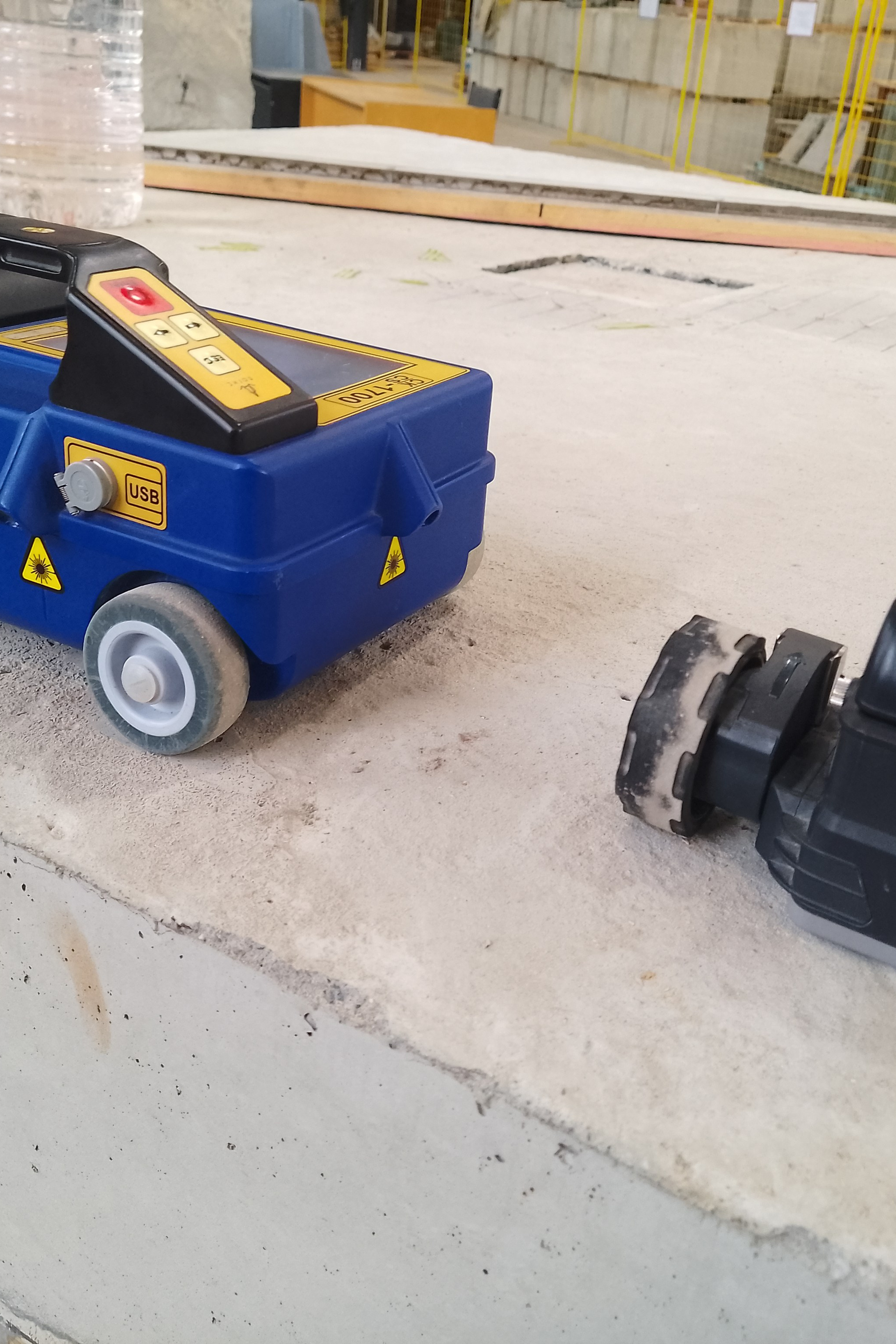

Использовался метод ультразвуковой томографии. Метод ультразвуковой томографии позволяет определить геометрические параметры и основные параметры системы армирования монолитных железобетонных конструкций (профиль донной поверхности, толщину защитного слоя, количество рядов и шаг армирования), выявить дефекты внутренней структуры железобетона, их координаты расположения и условные размеры. Применялся томограф ультразвуковой низкочастотный А1040 MIRA.

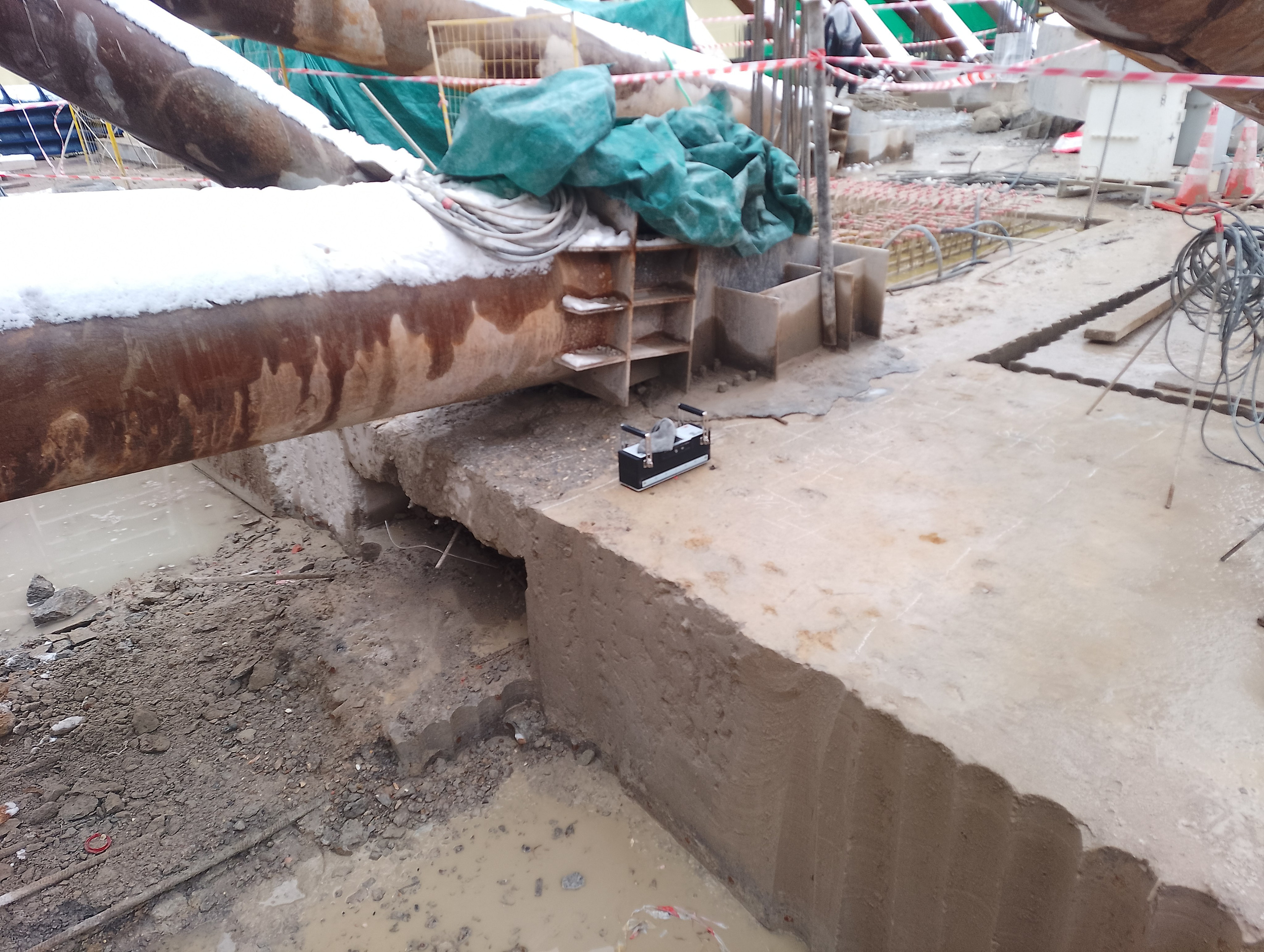

Обследование было выполнено по периметру визуально выявленной полости в доступных для обследования местах.
По результатам выборочного определения наличия дефектов внутренней структуры бетона на участке фундаментной плиты, толщиной 1000 мм, сделаны выводы:
1. В результате обследования методами ультразвуковой эхо-томографии секторах № 1-4 не выявлено скрытых дефектов внутренней структуры бетона (полостей, каверн, расслоений) с линейными размерами более 100 мм.
2. В секторах № 1-4 при плотном расположении арматурных стержней 1-го и 2-го слоев армирования (у верхней грани плиты) на расстоянии менее 50 мм (в свету) или перехлестке, возможно наличие скрытых дефектов внутренней структуры бетона (каверн, полостей, расслоений) с линейными размерами менее 100 мм, между ними.
3. При необходимости, в зоне расположения анкерного крепления распорки системы крепления котлована, обследование возможно после ее демонтажа и подготовки поверхности плиты (очистка от грязи, пыли, лещадок бетона, промывка, продувка и шлифовка неровностей и выбоин с глубиной более 10 мм.
